Abwicklungsbild (Konstruktionslinien)
Eine Lageplanansicht kann alternativ als Abwicklungsbild exportiert werden.
Abwicklungsbilder stellen eine benutzerdefinierte Abfolge von orthogonal zur Achse eingestellten Bildern dar, welche entlang der gewünschten Konstruktionslinie auf einer Geraden positioniert und ausgegeben werden.

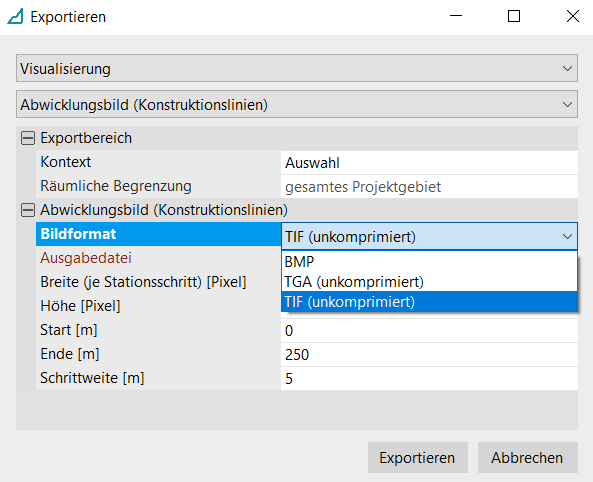

Folgende Formate werden angeboten:
TIF (unkomprimiert), TGA (unkomprimiert), BMP
Das TIF-Format wird von KorFin® korrekt exportiert, allerdings teilweise falsch (nicht gespiegelt) interpretiert.
Für das einfache Verwenden in anderen Programmen wird das BMP-Format empfohlen.
Option | Bedeutung |
|---|---|
Breite (je Stationsschritt) und Höhe (Pixel) | Breite und Höhe in Pixel, welche zum Erfassen der Bilder entlang der Konstruktionslinie benötigt werden. |
Start, Ende, Schrittweite (m) | Stationsbereich entlang der Konstruktionslinie und die Schrittweite, in welcher die Bilder in diesem Bereich erfasst werden. |
