Achse/Gradiente
Die Funktion benötigt eine separate Lizenz!
Diese Funktion gibt die Konstruktionslinie als Planungsdaten aus.
Der Export erfolgt standardkonform mit absoluten Koordinaten.
Option | Bedeutung |
Format Achse | Definiert das Achsformat für die Ausgabe. Folgende Formate werden angeboten: 040, S40, Verm.Esn (TRA) |
Achsdatei | Ist diese Option aktiviert, wird die Achse mit dem ausgewählten Achsformat in die angegebene Datei ausgegeben. |
Format Gradiente | Definiert das Gradientenformat für die Ausgabe. Folgende Formate werden angeboten: S21, 021, CRD, GRD, Verm.Esn (GRA) |
Gradientendatei (links) | Ist diese Option aktiviert, wird die (linke) Gradiente mit dem ausgewählten Gradientenformat in die angegebene Datei ausgegeben. |
Gradientendatei (rechts) | Ist diese Option aktiviert, wird die rechte Gradiente mit dem ausgewählten Gradientenformat in die angegebene Datei ausgegeben. |

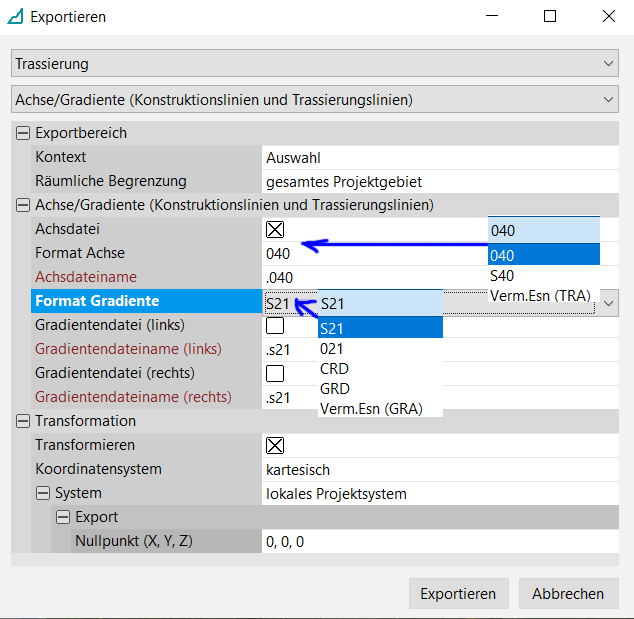

Beispiel Version 4.8.0
Weitere Informationen:
