Import bzw. Erstellung von Vegetation in KorFin® Model

Die Ausgangsdaten werden im Projektverzeichnis unter einem geeigneten Namen (z.B. “Vegetation_Bestand”) gespeichert. Sie können Informationen zu Flächenvegetation (Laub-, Misch-, Nadelwälder etc.) und Einzelvegetation enthalten. Relevant sind z.B. auch Daten zum jeweiligen Straßennetz, weil mit deren Hilfe Ausnahmeflächen generiert werden, die sich sonst mit einer Vegetationsfläche überschneiden würden.

Import von Vegetation

Starten Sie zuerst Ihr KorFin® Model-Projekt.

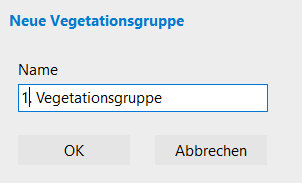

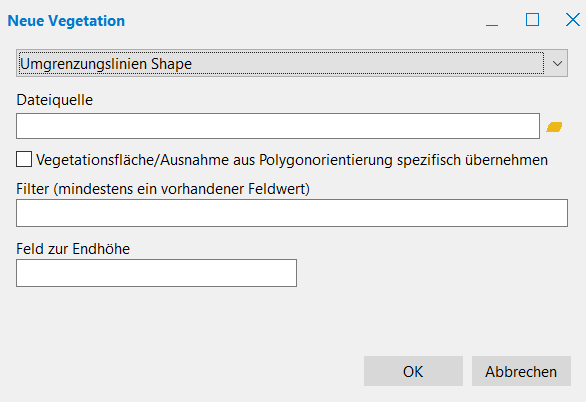

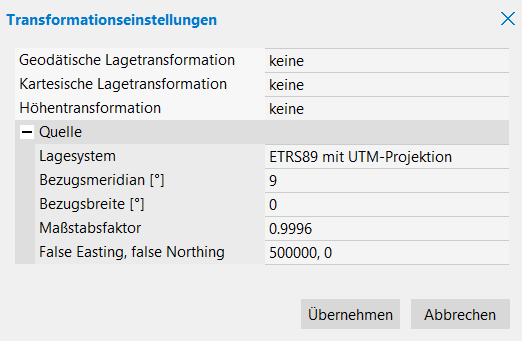

Für den Import einer Shape-Datei wählen Sie im Hauptmenü “Import > Vegetation hinzufügen…” (alternativ über den Button “Eine neue Vegetationsgruppe bzw. ein neues Vegetationsobjekt anmelden oder erstellen…”). Es öffnet sich das Dialogfenster der Transformationseinstellungen.

Wählen Sie hier im Dropdown-Menü die Art der vorliegenden Datei (z.B. “Umgrenzungslinien Shape”).
Die ersten drei Varianten sind Vegetationsdateien, in welchen für jedes Vegetationsobjekt ein zusätzlicher Punkt angegeben ist.
Die Auswahl “Konstruierte Vegetation” steht für die eigenhändige Konstruktion von Vegetationsobjekten.
Weitere Möglichkeiten sind Umgrenzungen in verschiedenen Formaten.
- Die Auswahl “Umgrenzung XY” steht für eine TXT-Datei mit Angaben zu den X-/Y-Koordinaten der jeweiligen Umgrenzungen.
- Die gängigste Lösung ist die Variante “Umgrenzungslinien Shape” (Details unter Allgemeine Erläuterungen zur Erstellung eines Vegetationsmodells).
Klicken Sie auf das Ordnersymbol neben der Zeile “Dateiquelle”. Es öffnet sich das Dialogfenster zum Wählen der Ausgangsdaten (z.B. Shape-Dateien). Die Vegetationsdateien im Shape-Format sind strukturiert und alle Felder (z.B. Laubholz, Nadelholz etc.) besitzen eine Kennzeichnungsnummer.
Wenn Sie die Datei auswählen, werden alle dort enthaltenen Flächen geladen. Möchten Sie die Auswahl eingrenzen, können Sie über die Zeile “Filter” die Optionen definieren, die beim Laden berücksichtigt werden.

Achten Sie dabei auf die korrekte Schreibweise der Kennzeichnungen (z.B. VEG=1300 bei Mischwald).

Im “Feld zur Endhöhe” können Sie (falls bekannt) angeben, wie groß irgendwann tatsächlich z.B. ein bestimmter Wald werden kann. Diese Angaben erfolgen in derselben Form wie im “Filter”.
Bestätigen Sie mit “OK”.

Auf die gleiche Art und Weise können Sie in die jeweilige Vegetationsgruppe eine Datei mit Ausnahmeflächen importieren. Solche Flächen können dann genutzt werden, wenn sie ohne Vegetation dargestellt werden sollen (z.B. Straßen). Über die Einstellungen solcher Dateien mit Ausnahmeflächen können Sie hier nachlesen.

Erstellung der Vegetation

“Konstruierte Vegetation” hat analoge Eigenschaften zu importierter Vegetation. Die Konstruktion erfolgt hierbei direkt in KorFin® Model.

Klicken Sie in der Symbolleiste auf den Button “Neue Vegetationsgruppe bzw. neues Vegetationsobjekt anmelden oder erstellen…”.
Wählen Sie in der Projektverwaltung ein Vegetationsobjekt für konstruierte Einzelvegetationen beziehungsweise Vegetationsumgrenzungen.
- “Konstruierte Vegetation”: direkte Eingabe mit der Maus in der Projektansicht durch Klicken der linken Maustaste zum Hinzufügen eines einzelnen Vegetationsobjekts mit anschließender Einstellung der speziellen Vegetationseigenschaften (links unten im Projektbaum).

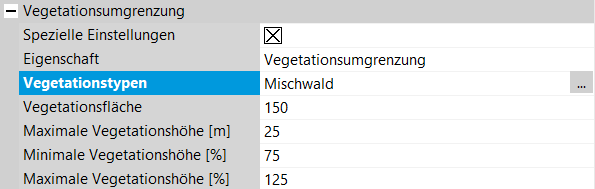

- “Konstruierte Umgrenzungslinien”: direkte Eingabe von jedem Polygonpunkt in der Projektansicht durch Klicken der linken Maustaste zum Hinzufügen einer Vegetationsfläche mit anschließender Einstellung der speziellen Vegetationseigenschaften (links unten im Projektbaum).
Aktivieren Sie den “Konstruktionsmodus” mit dem “Plussymbol”.

Geben Sie die Einzelbäume direkt mit der Maus in der Projektansicht durch Klicken der linken Maustaste ein.
Bei Umgrenzungen geben Sie jeden Polygonpunkt auf diese Art und Weise ein und schließen die Konstruktion durch Klicken der rechten Maustaste ab. Die Einstellungen im Eigenschaftsbereich werden bei Abschluss einer Konstruktion für den neuen Baum beziehungsweise Umgrenzungslinie übernommen.
Durch Drücken der Esc-Taste setzen Sie Ihre aktive Konstruktion zurück und beginnen erneut.
Wählen Sie den “Löschmodus” mit dem “Minussymbol” in KorFin® Model. Klicken Sie im Anschluss auf ein konstruiertes Element, um es sofort zu löschen.

Beim Löschen erfolgt keine Sicherheitsabfrage und das betreffende Element (Vegetation oder Umgrenzung) wird sofort aus dem Projekt entfernt.

Orientieren Sie die Flächen gegen den Uhrzeigersinn für Vegetationsflächen und mit dem Uhrzeigersinn für Ausnahmen.

Die Einstellungen im Eigenschaftsbereich werden bei Abschluss einer Konstruktion übernommen.

Nutzen Sie den Button “Voransicht…” zum Anzeigen der vorgenommenen Einstellungen.

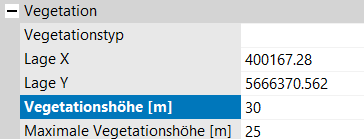

Anpassen von Eigenschaften konstruierter Vegetationen

Wählen Sie mit der Maus den Modus zur Auswahl von Konstruktionen und Eigenschaftsänderung. Dazu klicken Sie mit der linken Maustaste auf das Pfeilsymbol (“Eigenschaften einer Konstruktion ändern…”).
Wählen Sie mit der Maus ein konstruiertes Objekt in der Projektansicht aus. Es wird markiert.
Im Projektbaum erscheint ein separater Dialog mit den betreffenden Eigenschaften zum Editieren.

Speichern von Vegetationsdateien und Erstellung von XML-Vegetationsdateien für KorFin®

Wählen Sie ein Vegetationsobjekt im Projektbaum aus und klicken auf das Speichernsymbol. Dadurch werden Einzelvegetationen als XYHT-Datei und Polygone entweder als CARD/1-POL oder die darin platzierten Vegetationen als XYHT-Datei gespeichert. Bei importierten Grunddaten werden die gegebenenfalls transformierten Daten ausgegeben. Diese Daten können Sie in anderen Programmen weiter verwenden.
Wählen Sie statt eines Vegetationsobjekts den Ordner “Bewuchs” oder eine darin enthaltene Vegetationsgruppe, erstellen Sie eine XML-Datei, die die Vegetationsdaten in aufbereiteter Form für KorFin® enthält und die Sie dort verwenden können.

Die XML-Vegetationsdatei hat folgenden Aufbau:

CODE

<globalparam>
     <sourcefile name="..\..\_card7\BStra1\Bm00101.baa"/>
     <originpoint x="0" y="0" z="0"/>
</globalparam>

Globale Parameter wie “Herkunft der Baumdaten” und “Bezugspunkt der Daten”.

CODE

<list type="treetypes">
     <treetype id="1" name="0" rid="OTREE_EBERESCHE15"/>
     <treetype id="2" name="12" rid="OTREE_EUROPAEISCHELAERCHE18"/>
     <treetype id="3" name="14" rid="OTREE_HAINBUCHE30"/>
</list>

Definition der Vegetationstypen und Verknüpfung zu 3D-Vegetationsmodellen.

CODE

<list type="ltrees">
     <list type="trees" treetype="1">
        <tree x="33.5837" y="72.6395" h="14"/>
        ...
     </list>
     <list type="trees" treetype="2">
        ...
     </list>
     ...
</list>

Konstruierte Vegetationsumgrenzungen können ebenfalls als Polygondatei über das Kontextmenü gespeichert werden.

Klicken Sie dazu mit der rechten Maustaste auf ein Vegetationsobjekt im Projektbaum.
Wählen Sie “Polygone speichern...”, um die konstruierten Umgrenzungen als POL-Datei zu speichern.

Weitere Informationen:

Allgemeine Erläuterungen zur Erstellung eines Vegetationsmodells

Einstellungen einer Vegetationsgruppe

Einstellungen einer einzelnen Vegetationsdatei in der Vegetationsgruppe
