Anreicherung von IFC-Objekten mit Attributen für die Nutzung in der Leistungsmeldung
Beachten Sie bitte folgende Möglichkeiten, welche von KorFin® angeboten werden, damit Ihre angemeldeten IFC-Daten besser sortiert und aufgeräumt sind:
In der Version 4.8.0 wurde eine neue Option eingebaut, welche hilft, die Namen der IFC-Objekte im Projektbaum anzeigen zu lassen.
Details unter Inhalt | Spezielle-Einstellungen-für-Fachmodelle.

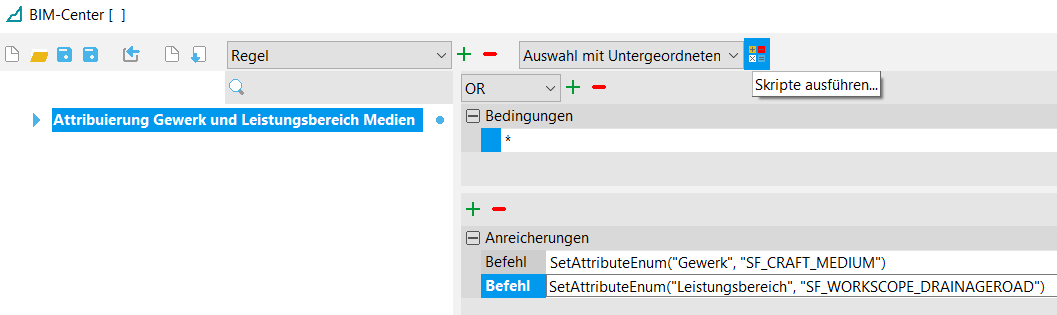

Darüber hinaus können Sie bestimmte IFC-Objekte im Modul “BIM-Center” mithilfe von spezifischen Befehlen mit zusätzlichen Attributen versehen (Siehe die gesamte Befehlsliste unter Befehle).
Eine genaue Anleitung zum Anreichern von Attributen im BIM-Center lesen Sie unter Anreicherung von Fachobjekten mit Attributen im BIM-Center.
Sie können Ihre IFC-Objekte einem Gewerk und einem Leistungsbereich zuordnen. Mithilfe der Attribuierungsbefehle können Sie mehrere IFC-Objekte im Projektbaum markieren und mit den entsprechenden Attributen anreichern.
Siehe dazu auch
Beispiel für Medien
Eigenschaft | Eigenschaftsname | Datentyp | Alias | Pflicht | Erklärung |
BASE_CRAFT | Gewerk | enum | Trassierung; Linie; Fläche; Volumen; IST-Volumen; DGM; Extrude; Punktwolke; Leistungsmeldung; Medien: Kommunikation, Brandschutz, Trinkwasser, Abwasser, Gas, Wärme, 50Hz, Strom, Beleuchtung; Verkehrssicherheit; Baustelleneinrichtung; Verkehrsschild; Markierungen (Straße); Bord; Geländer; Zaun; Bahnsteig; Oberleitung; Leit- und Sicherungstechnik; Schall; Lärmschutz; Baugrund; Fundament; Gabione; Träger; Durchlass; Redline; Raum; Oberbau; Erdbau; Beton- und Stahlbetonbau; Mauerwerksbau; Tiefbau; Erdkabel; Freileitung; Schienen und Weichen; Schwellen; KIB (Brücke, Tunnel); unbekanntes Fach | ||
BASE_WORKSCOPE | Leistungsbereich | enum | Baustelleneinrichtung; Baubegleitende Leistungen; Entsorgung; Bodenerkundung; Pflanzenlieferung; Verkehrssicherung an Arbeitsstellen; Erdbau; Landschaftsbauarbeiten; Baugruben, Leitungsgräben; Wasserhaltung; Entwässerung für Strassen; Entwässerung für Ingenieurbauten; Schichten ohne Bindemittel; Asphaltbauweisen; Betonbauweisen; Pflasterdecken, Plattenbeläge, Einfassungen; Gerüste, Behelfsbrücken; Verbau, Gründung; Kunstbauten aus Beton und Stahlbeton; Mauerwerk für Ingenieurbauten; Ingenieurbauten aus Stahlbeton; Lager, Übergänge, Geländer für Kunstbauten; Korrosionsschutz von Stahl; Dichtungsschichten und Fugen für Ingenieurbauten; Schutz und Instandsetzung von Betonbauteilen; Tunnelbau; Kampfmittelräumarbeiten; Lärmschutzkonstruktionen; Zäune, Holzgelände; Fahrzeug-Rückhaltesysteme und Leiteinrichtungen; Verkehrsschilder; Fahrbahnmarkierungen; Lichtsignalanlagen; Kabelverlegung; Ländlicher Wegebau; Technische Bearbeitung; Baugrunderschliessung und Bohrarbeiten; Baustelleneinrichtung und -räumung; Erdarbeiten; Nassbaggerarbeiten; Landschaftsbau; Baugrubenverbau, Baugrundverbesserung; Böschungs- und Sohlensicherung; Dränarbeiten in der Landwirtschaft; Wasserbereitstellung für Feldberegnung; Spundwände, Pfähle, Verankerungen; Wasserbauwerke aus Beton und Stahlbeton; Stahlwasserbau; Elektrische Ausrüstung von Stahlwasserbauten; Ausrüstung von Wasserbauwerken; Korrosionsschutz im Stahlwasserbau; Schutz und Instandsetzung von Betonbauteilen; Kathodischer Korrosionsschutz im Stahlwasserbau; Stundenlohnarbeiten; Erdbau (Homogenbereiche) |
Ab Version 4.8.0:
Mit den “BIM-Center”-Befehlen UpdateLVPositions und UpdateCycleTasks können die LV-Positionen und die Bauablaufvorgänge in die BIM-Daten der Fachobjekte geschrieben werden.
Dies wird nur für die Abgabe von Daten (IFC/CPIXML) empfohlen. Details unter Befehle | Subjekt-abhängige-Befehle.
Weitere Informationen:
Anreicherung von Fachobjekten mit Attributen im BIM-Center
