Arbeitsmappenteil speichern

Ein Arbeitsmappenteil enthält eine Auswahl an Fachobjekten und Konstruktionslinien.

Beim Import und Export von Arbeitsmappenteilen beachten Sie bitte folgende Workflows:

Paralleles Arbeiten innerhalb eines Projekts

Dazu gibt es ein "Haupt"-Projekt, in welchem alles zusammengefügt wird. Ausgehend vom Hauptprojekt kann dieses parallel auf verschiedenen Rechnern bearbeitet werden. Um die Änderungen im Hauptprojekt zusammenzufügen, werden die geänderten Punkte als Arbeitsmappenteile exportiert und im Hauptprojekt importiert. Wichtig hierbei ist beim Import die Entscheidung, ob bereits existierende Objekte beim Import überschrieben (also aktualisiert) oder übersprungen (also ignoriert) werden sollen. Es ist also darauf zu achten, dass nicht parallel am gleichen Objekt gearbeitet wird. Wichtig ist: Bei der Datenübergabe wird immer davon ausgegangen, dass das gleiche Koordinatensystem verwendet wird.

Zum Beispiel Darstellungsstile oder Materialkonfigurationen. Diese können als Arbeitsmappenteil gespeichert werden, um sie in unterschiedlichen Projekten zu importieren und einheitlich verwenden zu können. Das Koordinatensystem ist in diesem Workflow irrelevant.

Um eine Trasse in einem Projekt zu versenden, kann man einen Arbeitsmappenteil exportieren. Dazu muss er vorab gespeichert werden.

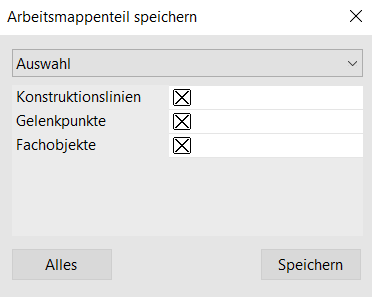

Gehen Sie über “Datei > Arbeitsmappenteil speichern...”. Es öffnet sich ein Dialogfenster mit Ihrem Projektverzeichnis.
Benennen Sie Ihren Arbeitsmappenteil entsprechend.
Klicken Sie auf “Speichern”. Es wird eine RSMS-Datei erzeugt.
