Attribuierung des Baugrundschichtenmodells und Export/Reimport von Attributen
Alle Objekte des Baugrundschichtenmodells können mit Attributen angereichert werden. Diese werden z.B. für eine spätere Vorlage beim Auftraggeber benötigt.

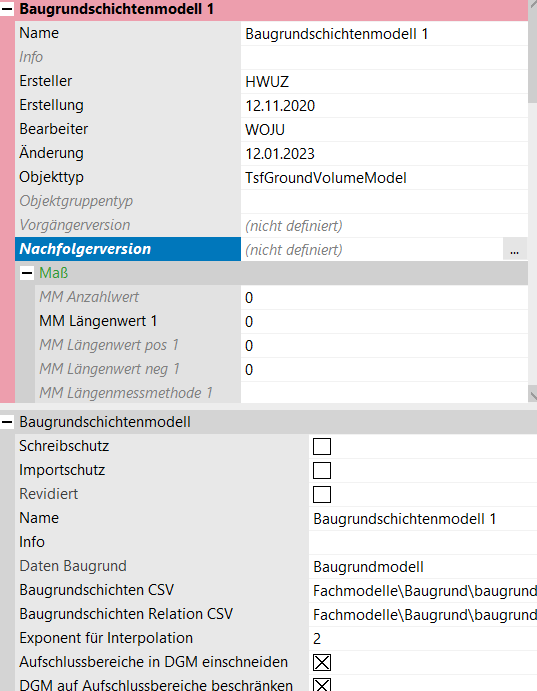

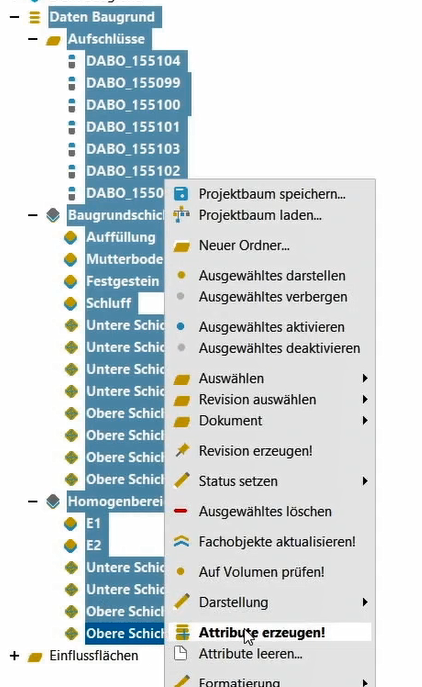

Dazu markieren Sie alle betreffenden Objekte im Projektbaum und wählen Sie über das Kontextmenü die Option “Attribute erzeugen!” aus. Alle Objekte erhalten zusätzliche Attribute, die vom Programm anhand der verknüpften Ausgangsdaten und Planungsdaten generiert werden. Diese Attribute erscheinen im rechten Eigenschaftsbereich im Bereich BIM und sind mit einem hellroten Balken markiert.
Beispiel
Zum Export dieser Attribute erstellen Sie eine neue Regel (Modul BIM-Center | Regeln) für den Befehl

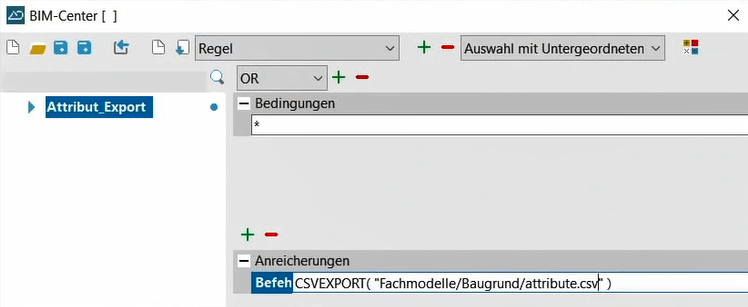

CSVEXPORT( [DATEIPFAD].csv ).Führen Sie den Export der gewünschten Auswahl über die Option “Skripte ausführen…” aus. Eine entsprechende Attributtabelle wird in Excel ausgegeben.
Ab Version 4.8.0:
Es besteht die Möglichkeit, im Exportbefehl nach dem Dateinamen die Rekursionstiefe (als Zahl) zur Berücksichtigung von referenzierten Objekten anzugeben.
Über die Angabe der referenzierten Objekte können neben den angegebenen Objekten im Baum auch im Projektbaum nicht anwählbare “unsichtbare” aber referenzierte Objekte wie z.B. die Farben oder Baugrundtypen über CSV mit ausgegeben werden. Die Zahl gibt an, ab welcher Referenzierungstiefe das Programm abbrechen soll.
Wenn der Parameter gesetzt und größer 1 ist, werden alle referenzierten Objekte mit in die Datei geschrieben.
Die Zahl 2 bedeutet, dass die direkt “referenzierten Objekte” der “referenzierten Objekte” berücksichtigt werden.
Die Schreibweise des Befehls ist in diesem Fall:
CSVExport(Dateiname.csv, ,2)
Getrennt wird mit Komma. Das zweite Argument ist in diesem Fall leer, damit kann aber nach verwendeten Familien/Gruppen gefiltert (z.B. nur Spalten der Gruppe “Basis” ausgegeben) werden.
Wenn der Auftraggeber das Baugrundschichtenmodell (bzw. einzelne Fachobjekte darin) mit bestimmten weiteren Attributen angereichert haben möchte, kann dies in der exportierten Tabelle (entsprechend Schema Schema BIM Attributes (ab Version 4.8.0) e in der CSV-Datei z.B. über Excel an.
Erstellen Sie eine neue Regel für den Import (Modul BIM-Center | Regeln) mit dem Befehl

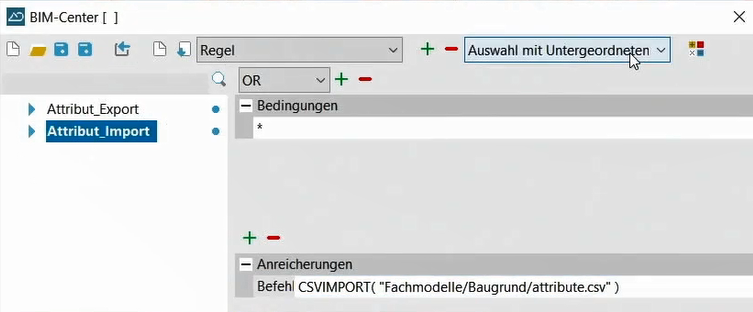

CSVIMPORT( [DATEIPFAD].csv ).Führen Sie den Import der gewünschten Auswahl über die Option “Skripte ausführen…” aus.
Hinzugefügte Attribute werden bei betreffenden Fachobjekten des Baugrundschichtenmodells im rechten Eigenschaftsbereich im Reiter “BIM” angezeigt. Eigene Attribute werden entsprechend der Kategorie einsortiert. Wurde keine Kategorie hinterlegt, wird die Kategorie “Benutzerdefiniert” verwendet.

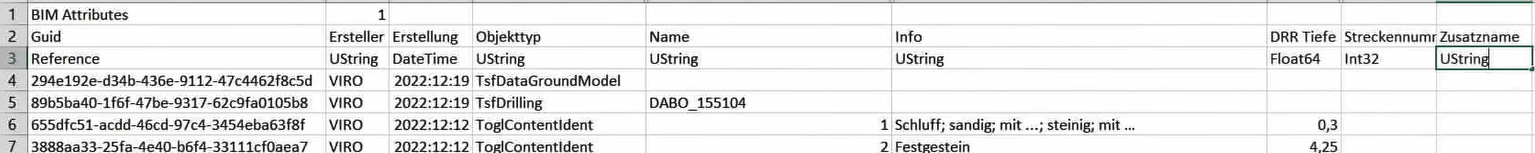

Tabellenauszug - Beispiel
