Attribut(gruppe) hinzufügen

Ein Attribut ist eine Eigenschaft des Bauteils und wird genau einer Attributgruppe zugeordnet. Eine Attributgruppe kann mehrere Attribute enthalten.

Voraussetzungen

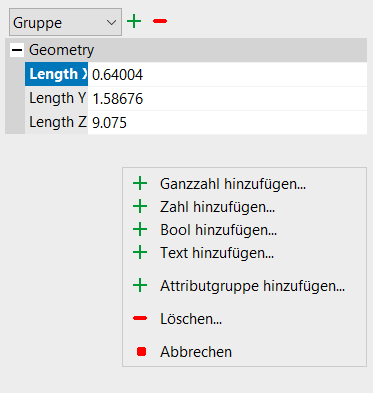

Wählen Sie im bauteilspezifischen Bereich über das Dropdown-Menü den Eintrag “Gruppe”. Vergeben Sie einen Namen.
Führen Sie einen rechten Mausklick auf das Plussymbol aus.
Damit ein Attribut einer Attributgruppe zugeordnet wird, wählen Sie diese aus.
Um einen neuen Parameter hinzufügen, wählen Sie im Dropdown-Menü den entsprechenden Parametertyp aus und betätigen das Plussymbol. Vergeben Sie einen Namen.
Eine “Ganzzahl” ist eine ganze Zahl, also ein Integer. Eine “Zahl” ist eine reele Zahl, also ein Float-Wert. Weiterhin stehen Pool-Werte als “Ja” und “Nein” und der Typ “Text” zur Verfügung.
Mit dem Symbol “Diskette” speichern Sie die Definition in eine Definitionsdatei. Diese sollte bei den Fachobjektdateien gespeichert werden.

Ab Version 4.8.0:

Die Attribute von Bauteilen werden bei aktualisierten Bauteilbibliotheken (mit gleichen Bauteil-IDs) auch in den BIM-Daten aktualisiert.
