Durchführung einer Kostenschätzung

  • Legen Sie zuerst eine Konstruktionslinie an, positionieren diese auf dem Gelände und weisen über den Markeneditorund Querprofile bestimmte Merkmale zu (z.B. Böschungen, Oberbau/Erdbau, Tunnel/Brücke, Volumen etc.).

  • Aktivieren Sie das Modul “Kosten” über die Schaltfläche “Module auswählen…” im Hauptmenü oben rechts.

  • Aktivieren Sie im Projektbaum neben der Konstruktionslinie, für welche Sie eine Kostenschätzung erstellen möchten, das €-Symbol “Für Kostenberechnung auswählen”.

Haben Sie in Ihrem Projektbaum noch weitere Konstruktionslinien, für welche die Kostenberechnung aktiviert ist, werden alle Berechnungen zu einer Gesamtkostenschätzung aufsummiert. Möchten Sie stattdessen nur für die ausgewählte Konstruktionslinie die Kostenschätzung durchführen, wählen Sie im Kontextmenü über den Rechtsklick auf den Projektbaum die Option “Ausgewählte Kosten deaktivieren” und aktivieren Sie danach nur die einzelne Konstruktionslinie für die Kostenschätzung.

Wenn keine Konstruktionslinien aktiviert sind, wird “ERROR” in den Zellen der Kostenberechnung angezeigt, die mit den Konstruktionslinien verknüpft sind.

  • Spezifische Informationen für die Berechnung werden in den Marken definiert. Deswegen müssen neben der Konstruktionslinie auch die Marken für die Berechnung aktiviert werden.

Wenn die Marken nicht aktiviert sind, werden in der Kostentabelle keine Parameter verknüpft. Alle Berechnungen zeigen 0,00 € an.

  • Brücken und Tunnel werden in der Tabelle immer einzeln erfasst, weil sie sich in der Bauweise unterscheiden. Dies geschieht automatisch, je nach Konstruktionssituation. Löschen Sie die Brücke oder den Tunnel, verschwinden sie aus der Tabelle.

In KorFin® werden auch Lärmschutzwände einzeln erfasst.

  • Die unterschiedlichen Typen für Brücken und Tunnel werden im “Markeneditor” in der Marke “Querprofil” festgelegt. Dort können Sie unter “Bauweise > Brücke” und “Bauweise > Tunnel” die entsprechenden Einstellungen treffen.

Sie können auch für unterschiedliche Bereiche einer Konstruktionslinie unterschiedliche Querprofile und damit unterschiedliche Bauweisen vorgeben. Legen Sie dazu im Markeneditor bei “Querprofil > Stationsbereich” Start- und Endstation eines bestimmten Querprofils fest und erstellen Sie für die übrigen Stationsbereiche separate bzw. zusätzliche Querprofil-Marken.

Für die Bearbeitung im Markeneditor gilt: Enthält eine Markenklasse mehrere untergeordnete Zeilen, überschreibt die untere Zeile die jeweilige obere Zeile!

  • Öffnen Sie das Modul “Kosten”. Es erscheint ein separates Dialogfenster.

  • Sie können Ihre eigene Kostenschablone erstellen oder eine fertige Kostenschablone laden. Standardmäßig werden Musterschablonen mitgeliefert.

Jedem Wert der Kostenschablone entspricht eine Parameterbezeichnung. Deren Bedeutung können Sie im Kapitel Parameter für Kostenberechnung nachlesen.

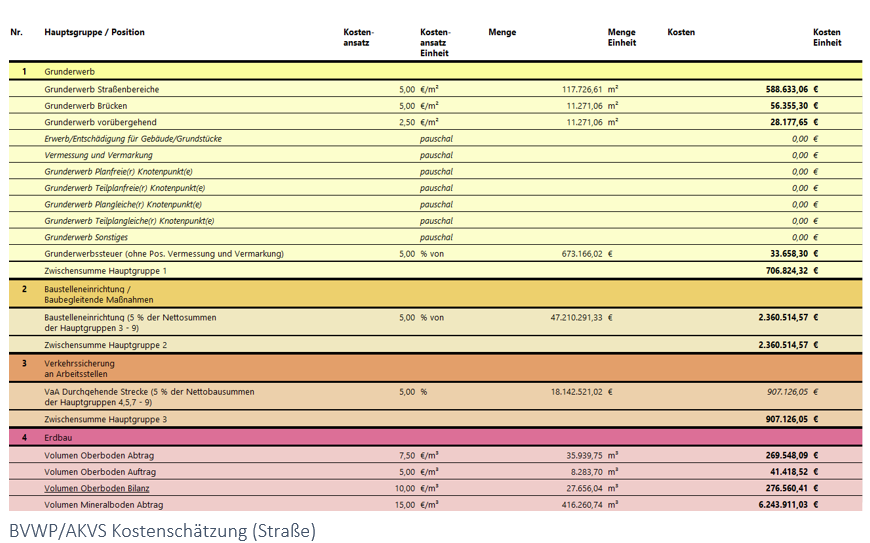

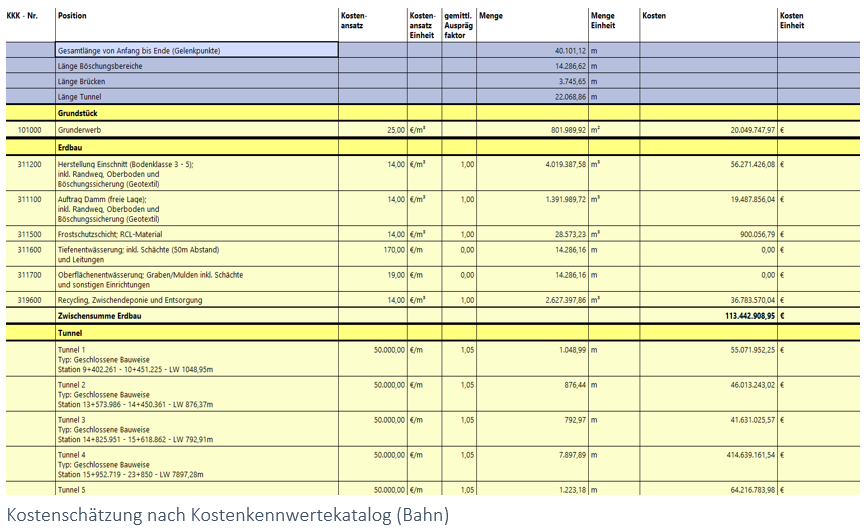

  • Klicken Sie auf den Button “Schablone laden…” und wählen Sie im Installationsverzeichnis im Ordner “work” eine der verfügbaren Kostenschablonen (für einzelne Bereiche – Straße, Bahn, Transrapid – vordefiniert), die mitgeliefert werden, aus. Die Tabelle wird geladen.

  • Für eine bessere Lesbarkeit und Anpassung können Sie rechts oben den “Parameterbereich darstellen beziehungsweise verbergen”. Ist dieser Bereich sichtbar, enthält er Kostenansätze, deren Werte links geändert und automatisch rechts in der ausgewiesenen Tabelle angepasst werden können.

  • Die Tabelle im rechten Bereich ist nicht nur mit den vorhandenen Kostenansätzen, sondern auch direkt mit dem 3D-Modell verknüpft. Jede Änderung, der für die Kostenberechnung selektierte Konstruktionslinie, führt automatisch und unmittelbar zur Neuberechnung der Kosten in der Tabelle.

  • Jede Zelle der Kostenschablone hat einen bestimmten Inhalt, der nach Selektion der Zelle mit Mausklick im weißen Kasten oberhalb der Tabelle dargestellt wird.

  • Wenn Sie einige Positionen der Kostentabelle ändern möchten, klicken Sie auf das Stiftsymbol “Stile und Parameter bearbeiten…”. Es erscheint ein gleichnamiges Dialogfenster zur Bearbeitung der einzelnen Eigenschaften. Details zur Gestaltung der Schablone (Aufbau der Schablonenstile) können Sie hier nachlesen. Neben den Optionen in der Symbolleiste gibt es noch das Kontextmenü zur Bearbeitung der einzelnen Elemente.

Sie können die Zellen der Kostenschablone editieren. Klicken Sie dazu mit der Maus auf diejenige Zelle, die Sie verändern wollen. Bestätigen Sie zum Schluss Ihre Eingaben mit der ENTER-Taste.

Eine Änderung hat sofortigen Einfluss auf die Kostentabelle. Die Tabelle wird sofort neu berechnet. Das Berechnen der Tabelle kann bei Bedarf nach jeder einzelnen Änderung der Eingangsdaten erfolgen. Dazu ist das Fenster der Kostentabelle nicht modal und kann offen gehalten werden, während Sie in KorFin® weiter arbeiten.

Da zurzeit keine Kostentabellen für gemischte Verkehrswege existieren, sollten Sie für eine Kostentabelle für Straßen nur straßenrelevante Konstruktionslinien einbeziehen (für Kostentabellen für Bahntrassen, nur bahnrelevante Konstruktionslinien und so weiter).
