Aufbereitung der konvertierten Baugrunddateien zum Anwenden in KorFin®
Tabellen können im Excel® oder Libre Office® mit Voreinstellungen geöffnet und weiterverarbeitet werden.
Für die weitere Bearbeitung der konvertierten Baugrunddateien wählen Sie ein gängiges Textverarbeitungs- und Tabellenkalkulationsprogramm.
Da die Rechtswerte, Hochwerte, Ansatzhöhen und Einflussradien mit Kommas als Trennzeichen ausgegeben werden, müssen diese durch Punkte ersetzt werden.
Markieren Sie die entsprechenden Zeilen und wählen Sie im Kontextmenü die Option “Zellen formatieren”.

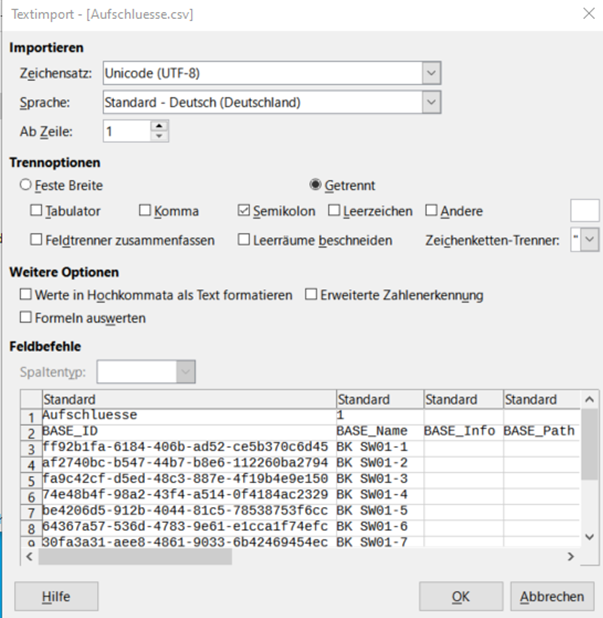

Voreinsetllungen zum CSV-Format
Es ist empfehlenswert, die einzelnen Tabellen in eine gemeinsame Arbeitsmappe einzufügen (damit sind alle Tabellen zusammen an einem Ort).
Danach kann die Arbeitsmappe als XLSX gespeichert werden. Nach der finalen Bearbeitung werden die CSV-Tabellen aus dieser Quelle erneut extrahiert:
Falls noch Filter aktiviert sein sollten, deaktivieren Sie diese.
Exportieren Sie die Tabellen einzeln im CSV-Format und speichern Sie diese im Projektverzeichnis in einem geeigneten Ordner.
Tabelle Aufschlüsse und Aufschlussbereiche
Sollten Alt- und Neubohrungen vorhanden sein, werden alle Dateien der jeweiligen Tabellen (Aufschluesse, Baugrundtyp_Relation, …) in einer Tabelle zusammengeführt.
Ab Version 4.7.1 werden importierte Aufschlüsse als Punktobjekte erkannt und können dementsprechend wie andere Punktobjekte in KorFin® behandelt werden.
Tabelle Baugrundtypen
Spalte | Nacharbeit |
|---|---|
| Befüllen Sie die Spalte mit einem GUID-Generator (Internet). |
| Listen Sie die Schichtkürzel der geotechnischen Klassifizierung der Baugrundschichten aus dem jeweiligen geotechnischem Bericht auf bzw. ersetzen vorhandene. |
| Listen Sie zugehörige Bezeichnungen auf. |
| Lassen Sie die Spalte frei. |
| In dieser Spalte gehen Sie folgendermaßen vor:
|
Tabelle Aufschluesse bleibt bestehen!
Tabelle Aufschlussbereiche bleibt bestehen!
Tabelle Baugrundtyp_Relation

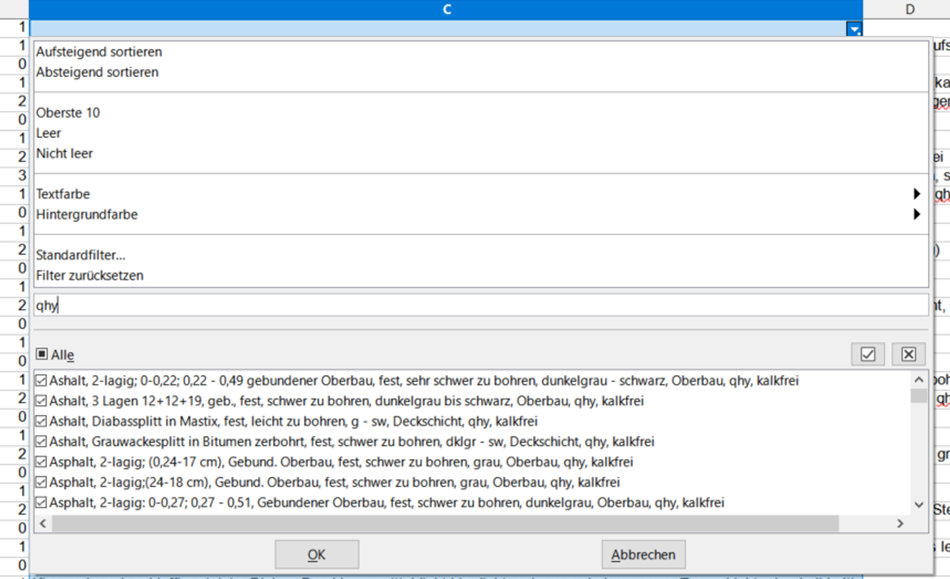

Filtern Sie die Spalte
Baugrundtypreferenz.
o Markieren Sie die Spalte und wenden den AutoFilter an. Benutzen Sie dabei im Spaltenkopf den kleinen Pfeil nach unten.
Suchen Sie nach Schichtkürzeln der geotechnischen Klassifizierung der Baugrundschichten (Tabelle Baugrundtypen).
Kontrollieren Sie das Ergebnis und ersetzen Sie entsprechende Stellen durch Kürzel.
Benennen Sie die Tabelle in Baugrundtypen_Relation um.

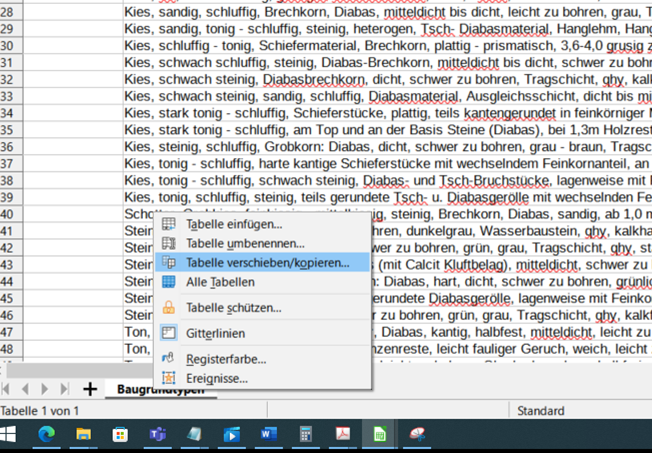

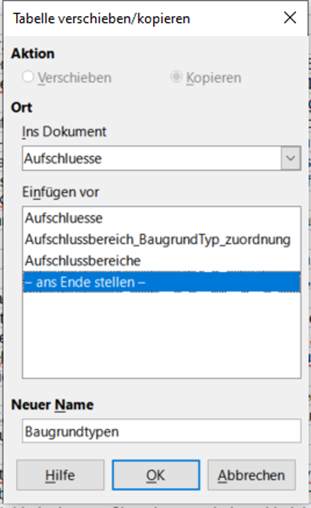

Duplizieren Sie die Tabelle Baugrundtypen zum Definieren von Baugrundschichten.
Fügen Sie die Spalte “Hoehe relativ” an.
Werte “Ja” oder “Nein”.
In der Modellierung, es geht relativ mit dem Gelände oder der nächst höher liegenden Schicht mit ODER absolut → es wird linear verbunden.

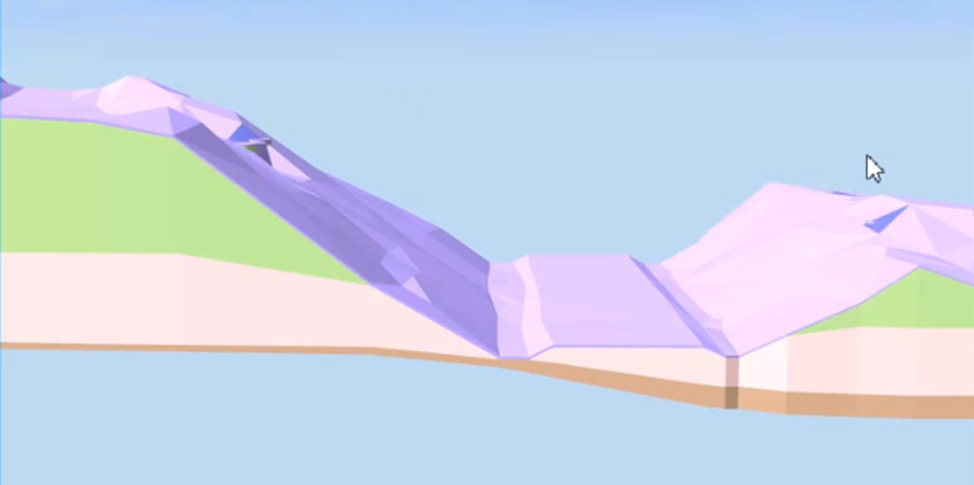

Beispiel
Lila = Oberboden, Grün = Aufschüttung.
Die Oberbodenschicht kann übergreifend relativ vom Gelände abgezogen werden, Aufschüttung geht absolut von der sich darunter befindlichen Schicht aus und nicht vom Gelände.
Tabelle Baugrundschichten_Relation
Diese Tabelle erstellen Sie konkret für ein Baugrundschichtenmodell.
Die Tabelle besteht aus zwei Spalten:
Spalte | Inhalt |
|---|---|
Baugrundtypreferenz | Auflistung von Schichtkürzeln der geotechnischen Klassifizierung der Baugrundschichten aus einem geotechnischen Bericht (nicht doppelt) aus der Baugrundart der Tabelle Baugrundtyp_Relation. |
Baugrundschichtreferenz | Auflistung von Schichtkürzeln der geotechnischen Klassifizierung der Baugrundschichten aus einem geotechnischen Bericht (nicht doppelt). |
Tabelle Baugrundschichten zu Homogenbereichsschichten duplizieren
Diese Tabelle erstellen Sie konkret für ein Homogenbereichsschichtenmodell.
Die Tabelle besteht aus Spalten:
Spalte | Inhalt |
|---|---|
BASE_ID | Befüllen Sie GUID mit einem GUID-Generator. |
BASE_Name | Homogenbereich aus Baugrundbeurteilung und Gründungsberatung. |
Hauptuntersuchung auflisten | |
BASE_Info | frei lassen |
BASE_Path | frei lassen |
Farbe | Übernehmen Sie die Farben der Homogenbereichsschichten aus den Baugrundschichten (falls mehrere Schichten in einem Homogenbereich, geben Sie die Farbe der ersten Schicht an). |
Hoehe relativ | Übernehmen Sie diese von der Baugrundschicht. |
Tabelle Baugrundschichten_Relation zur Homogenbereich_Relation duplizieren
Baugrundtypreferenz bleibt bestehen
Baugrundschichtreferenz: Zuordnung der Homogenbereiche zu den Homogenbereichsschichten (siehe Bericht Baugrundbeurteilung und Gründungsberatung Hauptuntersuchung)
