Ausstanzen von Einschnittsböschungen

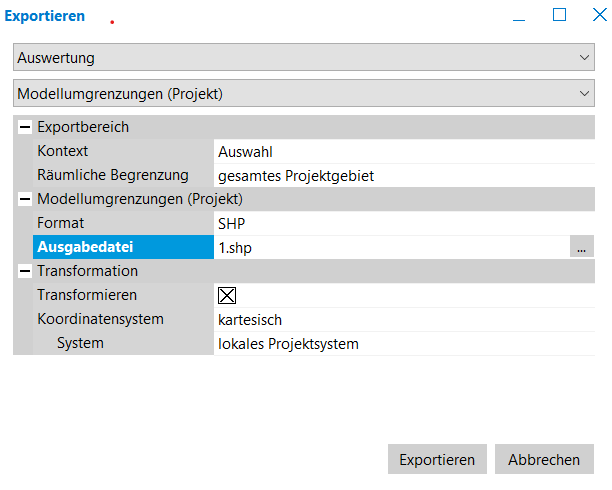

Exportieren Sie die beim Anlegen der Konstruktionslinie entstandenen Umgrenzungen, insbesondere die Einschnittsumgrenzung über “Exportieren > Auswertung > Modellumgrenzungen (Projekt)” (z.B. als Shape-Daten).

Melden Sie exportierte Umgrenzungen in Ihrem DGM unter “Berechnungen” an:

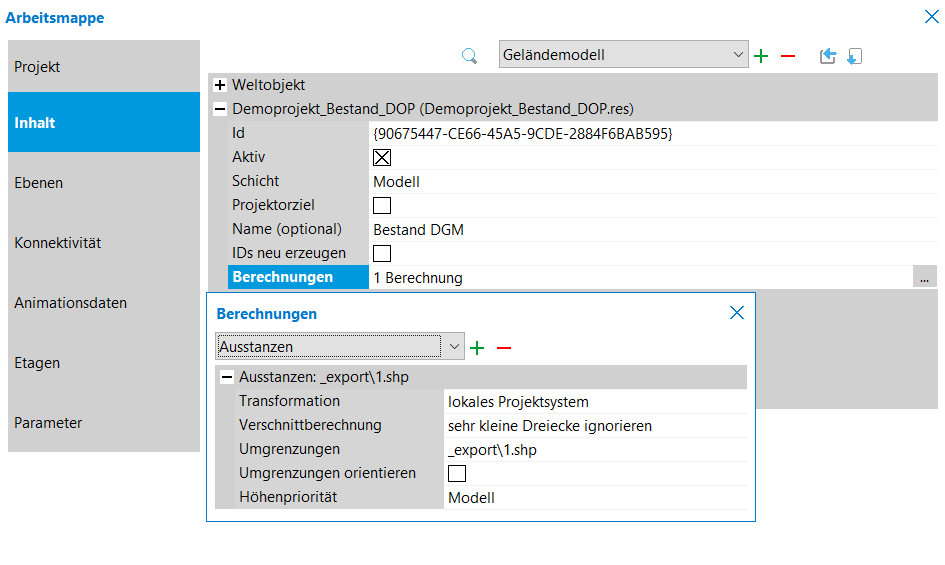

• Dazu öffnen Sie die Arbeitsmappe über “Arbeitsmappe bearbeiten” und klicken im Reiter “Inhalt” im angemeldeten Geländemodell unter Berechnungen auf … . Es erscheint ein separates Fenster zur Einstellung der Operation.

• Wählen Sie in der Liste Ausstanzen aus und stellen weitere Parameter zum Anmelden der vorhin exportierten Umgrenzungen (z.B. Shape-Daten) ein.

Da jetzt nur die Damm- und Einschnittsflächen ausgestanzt sind, empfiehlt es sich im Tunnelportalbereich noch eine zusätzliche Modellfläche manuell hinzuzufügen. Diese muss im Anschluss ebenfalls als Modellumgrenzung exportiert (siehe oben) und zusätzlich in der Arbeitsmappe angemeldet werden.

Anschließend kann das Geländemodell auf Schicht “Szene” gesetzt werden, so dass sich die entsprechenden Modelle gegeneinander verschneiden. Der Tunnel wird dann unter dem Gelände und der Rest oberhalb dargestellt.
