Kollisionsprüfung von Signalbauteilgruppen anhand von Lichtraumprofilen
Wenn Sie in Ihrem Projekt Lichtraumprofile für die Gleise definieren, können Sie die Position der zuvor modellierten Signalbauteilgruppen auf mögliche Kollisionen mit den Profilen prüfen.
Dazu definieren Sie zuerst ein Lichtraumprofil am gewünschten Gleis. Markieren Sie es.

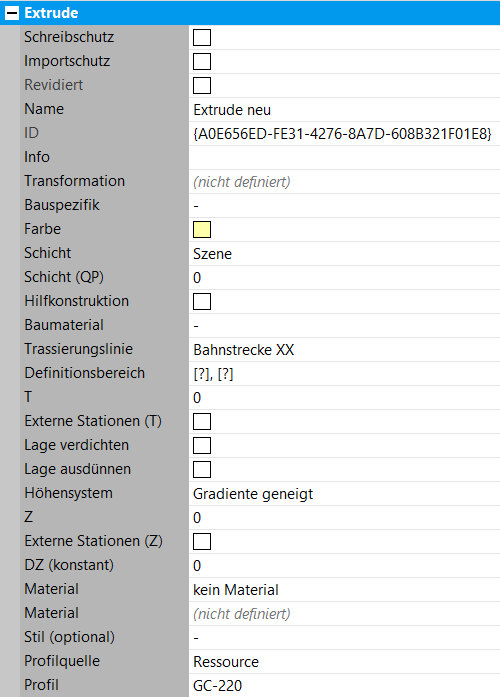

Wählen Sie über das Hauptmenü “Extrude neu…”.
Stellen Sie die zugehörige “Trassierungslinie” und das entsprechende “Höhensystem” ein.
Der “T”-/ und “Z”-Wert müssen 0 sein.
Ab Version 4.7.2 sind die beiden Werte automatisch auf den Defaultwert 0 gesetzt.
Als “Profilquelle” muss “Ressource” eingestellt sein.
Als “Profil” stellen Sie das benötigte Lichtraumprofil ein.
Klicken Sie anschließend auf das Icon “Fachobjekte aktualisieren!” im Hauptmenü. Das Lichtraumprofil wird angezeigt.
Als Nächstes aktivieren Sie das Modul “Kollision” und starten es.
Markieren Sie im Projektbaum links die Signalbauteilgruppe, die Sie auf mögliche Kollisionen prüfen möchten, und klicken im Fenster “Kollisionen” auf das Lupensymbol “Kollisionen suchen!”. Die Liste der möglichen Kollisionen wird erstellt.

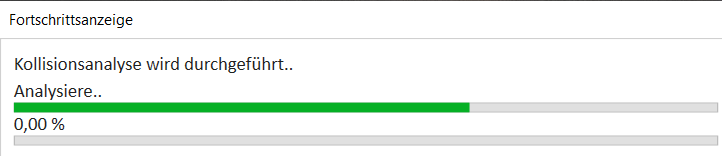

Ab Version 4.8.0 wird während der Suche ein Fortschrittsbalken angezeigt.
Mit Klick auf jede einzelne Kollision gelangen Sie genau an die Konfliktstelle.
Alternativ können Extrudes importiert werden. Dazu beachten Sie bitte XML-Schema Extrude.
