Auswertung von Schallberechnungen
Die Auswertung einer Schallberechnung kann visuell als auch über Exporte erfolgen.
Sie können im Exportfenster auswählen, nach welchen Grenzwerten die Betroffenheit ausgewertet werden soll.
Bisher war das nur nach den Grenzwerten der 16.BImSchV möglich.
Ab Version 4.7.1 stehen zusätzlich die Orientierungswerte der DIN 18005 und die Auslösewerte der Lärmsanierung zur Verfügung.
Wenn einem Gebäude zwei verschiedenen Gebietsnutzungen zugeteilt sind, wurde bisher beide Kategorien dem Gebäude zugewiesen. In der Auswertung wurde dann die Kategorie mit dem höheren Grenzwert (=höhere Lärmtoleranz) genutzt.
Ab Version 4.7.1 wird dem Gebäude nur noch die Kategorie mit dem niedrigeren Grenzwert (=geringere Lärmtoleranz) zugeordnet.
Visuelle Auswertung
Die Berechnung wird dargestellt:
im 3D-Modell als Isophonen nach Beurteilungspegel,
im 3D-Modell als Isophonen nach Grenzwerten,
im 3D-Modell als Isophonen nach Flächen,
als Abwicklung entlang der Trasse im Schallfenster.

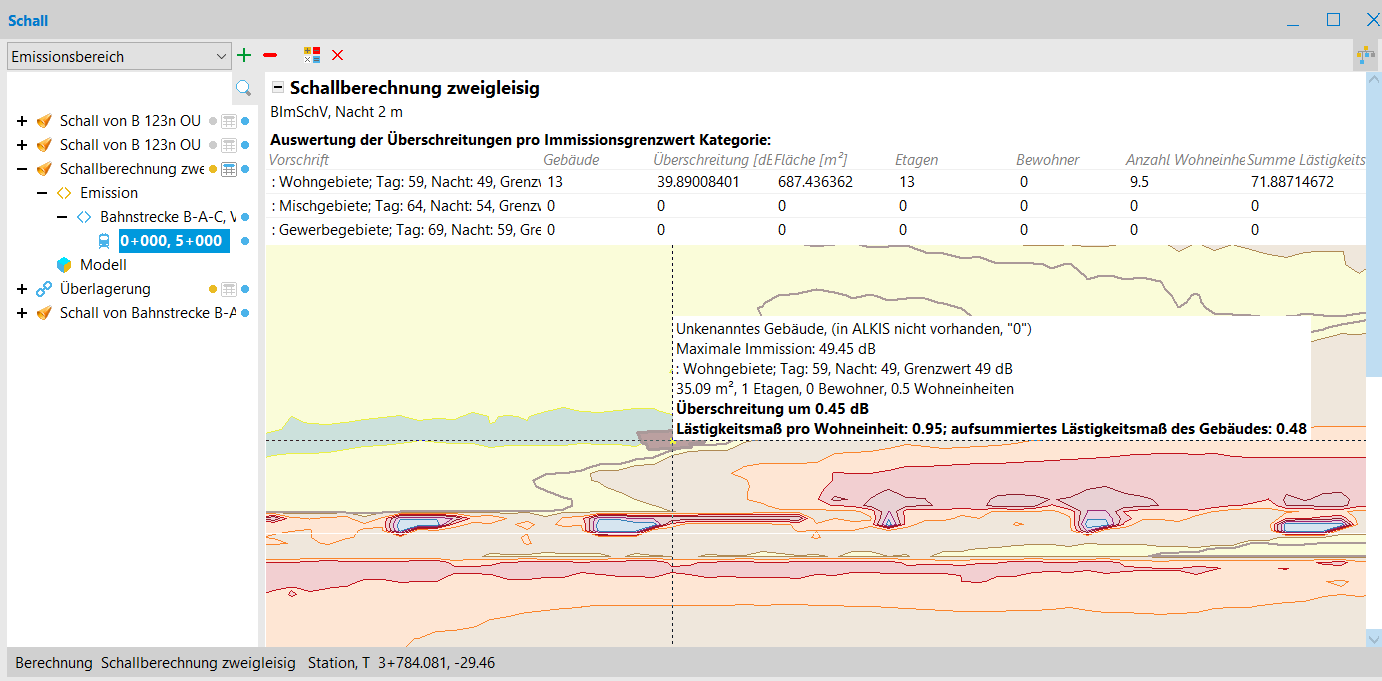

In der Schallabwicklung sind
die betroffenen Gebäude gekennzeichnet sowie
die jeweiligen dB-Werte per Maus ermittelbar.
