Auswertung von Trassenvarianten bezüglich der definierten Raumwiderstände
Voraussetzungen
Min. 2 Konstruktionslinien bzw. Trassierungslinien sind definiert (siehe 3D-Planung in KorFin® bzw. Fachobjekte im Bereich Trassierung).
Relevante Marken bzw. Fachobjekte an den Konstruktionslinien/Trassierungslinien sind definiert (siehe Bereichsspezifische Marken (Straße, Bahn, Freileitung, Erdkabel) , Implizite Fachobjekte in KorFin® ).
Modul “Flächen” ist aktiviert.
Raumwiderstandsklassen wurden erstellt und berechnet (siehe Erstellung und Berechnung von dynamischen Raumwiderstandsklassen (RWK) in KorFin®).
Vorgehen
Analog zu Einstellungen für Flächen im Modul “Flächen” definieren Sie eine Ordnerstruktur für Ihre spätere Variantenuntersuchung (siehe Flächenberechnung und Flächenauswertung in KorFin®).

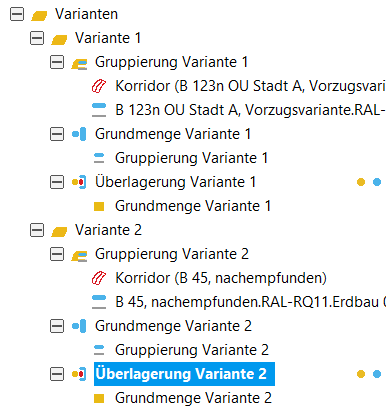

Erstellen Sie Flächengruppen für alle auszuwertenden Trassenvarianten und befüllen Sie diese mit betreffenden Flächen aus dem Projektbaum.
Erstellen Sie Grundmengen für alle auszuwertenden Flächengruppen.
Erstellen Sie Überlagerungen von den jeweiligen Grundmengen für alle auszuwertenden Trassenvarianten.
Führen Sie die Berechnung der Aufgabe “Überlagerung” für alle betreffenden Flächen aus. Die Flächeninformationen werden angereichert.
Zum Berechnen, welche Trassenvariante über welche Umweltflächen führt, müssen Sie zuerst eine Gesamtüberlagerung aller auszuwertenden Trassenvarianten erstellen.
Anschließend führen Sie einen Schnitt aus, bei dem die Flächen Ihrer Trassenvarianten mit allen Umweltflächen verschnitten werden.
Berechnen Sie diese Aufgabe über die entsprechende Option im Kontextmenü.

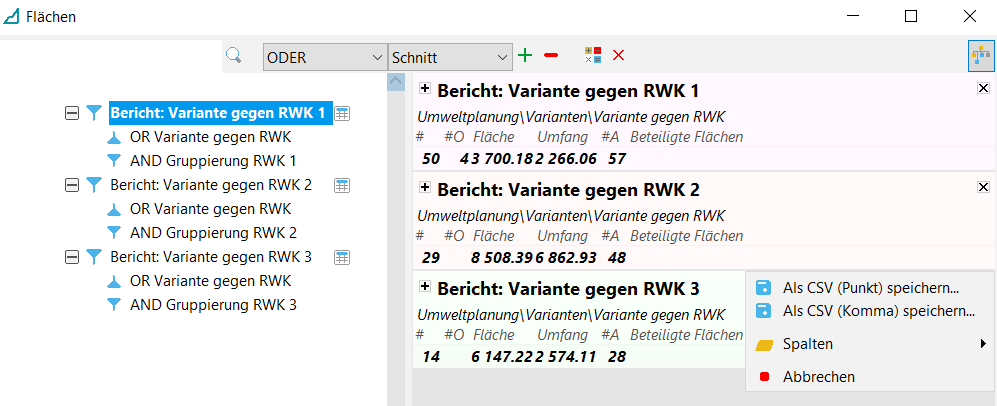

Nun können Sie je nach Anwendungsfall verschiedene Berichte erstellen und exportieren.
