Bahnsteig aus ProVI integrieren

Voraussetzungen

1. KorFin®-Projekt ist gestartet.

2. Die Bauteile von DB Station und Service sind im KorFin®-Projekt angemeldet. Diese werden in den Ressourcen Ausstattung_DB_IFC_2017.res, Ausstattung_DB_IFC_2018.res, Ausstattung_DB_IFC_2019.res, … zur Verfügung gestellt.

3. Die Exportdatei aus ProVI® im CSV-Format ist in einem Ordner mit den Datengrundlagen gespeichert.

Vorgehen

• Legen Sie im Projektbaum einen eindeutig bezeichneten Ordner (z.B. Bahnsteig 3) an.

• Klicken Sie auf “ProVI Revit®-Out importieren…” und wählen Sie die Exportdatei im CSV-Format aus.

• Den Fachobjekten (z.B. Bahnsteigkantenelemente, Fundamente) werden automatisch die entsprechenden Bauteile zugewiesen.

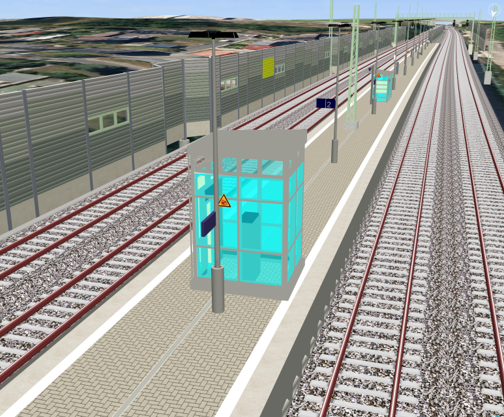

• Nach dem Aktualisieren der Fachobjekte werden diese sichtbar und somit auch wählbar, z.B. über die "Lupe" oder die Aktivierung der Objektwahl (Pfeil) direkt im Modell.

• Gruppieren Sie die importierten Fachobjekte zur späteren Ermöglichung einer Objektprojektion.

• Mit Auswählen eines Fachobjekts im Projektbaum werden die eingelesenen Parameter im rechten Bereich sichtbar und editierbar.
