Bahnsteig erstellen

Beachten Sie die korrekte Bezeichnung des Fachobjekts in verschiedenen Versionen:

Bis Version 4.7.1 - “Bahnsteig”,

Ab Version 4.8.0 - “Außenbahnsteig”.

Voraussetzungen

  1. Ein KorFin®-Projekt ist geöffnet.

  2. Die Gleisachse für den Bahnsteig ist in KorFin® modelliert.

Vorgehen

  • Erstellen Sie über “Bahnsteig neu...” einen neuen Bahnsteig. Vergeben Sie einen Namen.

  • Weisen Sie die entsprechende Gleisachse als “Trassierungslinie” zu.

  • Geben Sie einen “Definitionsbereich” an.

  • Wählen Sie unter “Höhensystem” den Höhenbezug aus.

  • Geben Sie die gewünschten Werte für die Parameter “T”, “Z” und “Bahnsteigbreite” an.

Ab Version 4.8.0:

Die Ausstanzung von Bahnsteigen erfolgt über folgende Optionen:

  • Bei “Ausnahmegebiet (Objekt)” wird ein Objektverweis verwendet, um die Umgrenzung des Objekts aus dem Bahnsteig auszustanzen.

    • Trifft der Bereich der Ausstanzung genau die Segmentgrenze des Bahnsteigs, stellen Sie den Versatz um 1mm für die korrekte Anzeige ein.

  • Bei “Ausnahmegebiet” kann eine Datei verwendet werden. Die Koordinaten müssen darin lokal angegeben werden.

  • Wählen Sie unter “Seite” die entsprechende Seite aus.

  • Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”.

Ab Version 4.8.0:

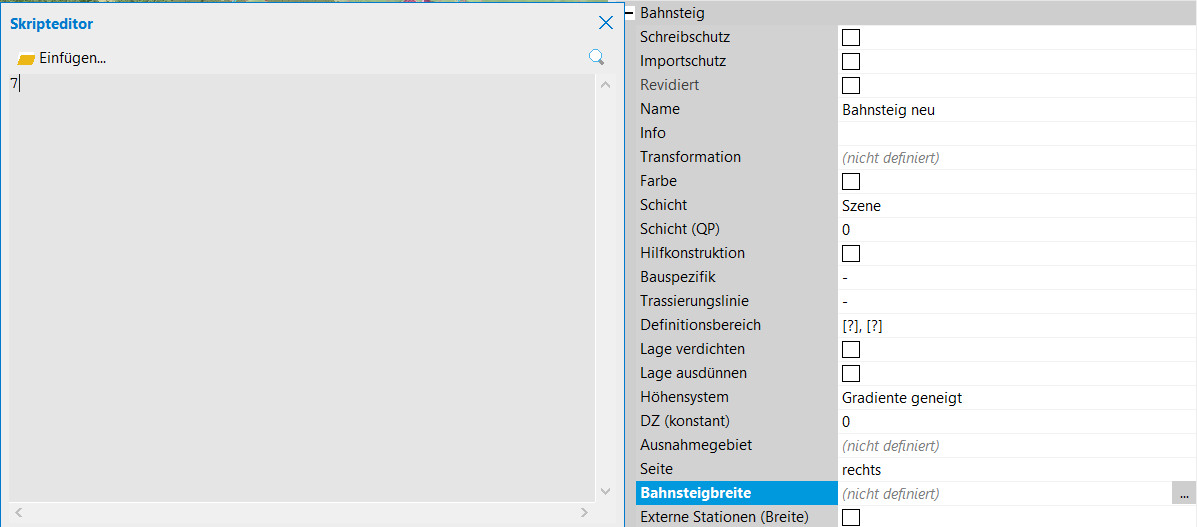

Hinweis zur Nutzung von Skripten bei Eigenschaften “T” bzw. “Bahnsteigbreite”:

  • Variante 1: Gibt man nur einen Wert an, dann ist dieser der durchgängige Wert.

  • Variante 2: Gibt man "Station, Wert" über mehrere Zeilen an, dann kann eine Folge angegeben werden, um die Werte stationsweise zu ändern (Bei Abständen oder Breiten spricht man dann von Breitenbändern).
    Beispiel: für einen Bahnsteig, der von Station 300 bis 700 geht:
    Bahnsteigbreite: Standard - 7 Meter und zwischen 310 und 350 - 10 Meter.
    300, 7
    310, 7
    310.001, 10
    350, 10
    350.001, 7

Weitere Informationen:

Fachobjekte im Bereich Bahn

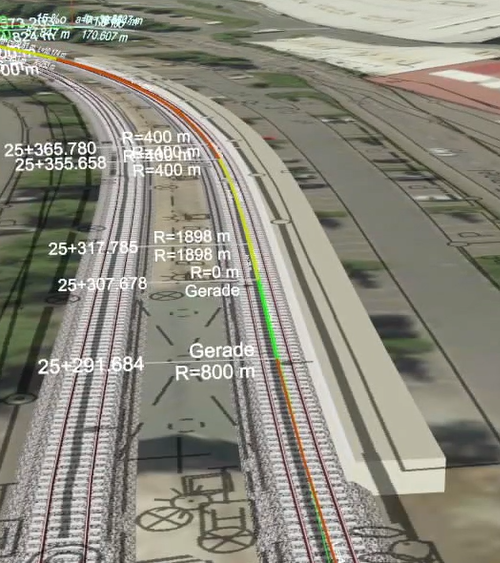

Beispiel aus Version 4.7.1

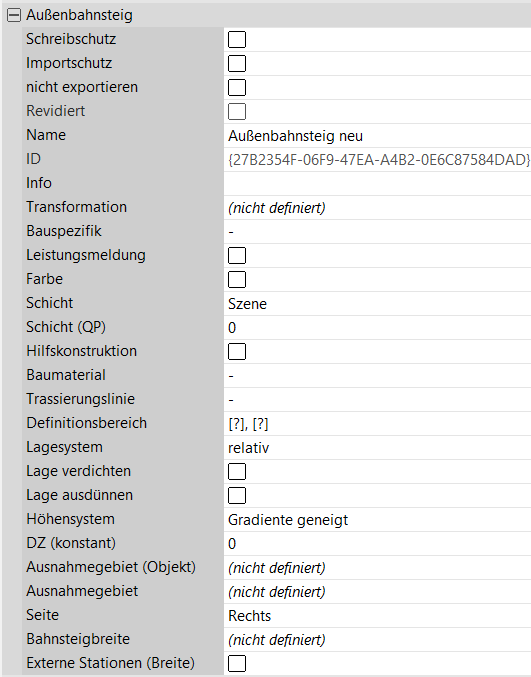

Beispiel aus Version 4.8.0
