Bauteilattribute ISYBAU
Für Musterobjekte der Entwässerung sind Grundsätzliche Attribute von Musterobjekten zu verwenden. Zusätzlich werden ISYBAU-spezifische Informationen erfasst.
Kategorie | Attribut | Datentyp | Obligatorisch | Dokumentation |
|---|---|---|---|---|
ISYBAU-Allgemein | ||||
Bauteil | enum | ● | Deckel, Abdeckung, Auflagering, Schachtring, Fußauflagering, Schachthals, Übergangsplatte, Schachtunterteil | |
Form | enum | Muffe, Falz | ||
verschiebesicher | bool | Auflagering verschiebesicher | ||
default | bool | ● | bei true wird das Musterobjekt für die automatische Auswahl benutzt | |
Kennzeichnung | ustring | Kennzeichnung | ||
nutzbare Höhe | float | entspricht der Bauhöhe eine Schachtfertigteils Außenhöhe = Bauhöhe + Länge des Spitzendes | ||
ISYBAU-Material | Material nach BFR Abwasser (Tab. A-7 - 219 G102 Material). | |||
Material | enum | Spezifisches ISYBAU-Material. | ||
Material Behälter | enum | Material des Trogs oder Sieb als Filter. | ||
Material Gestänge | enum | Material der Verstrebung, an der Behälter aus Schacht entnommen wird. | ||
ISYBAU-Spitzende |

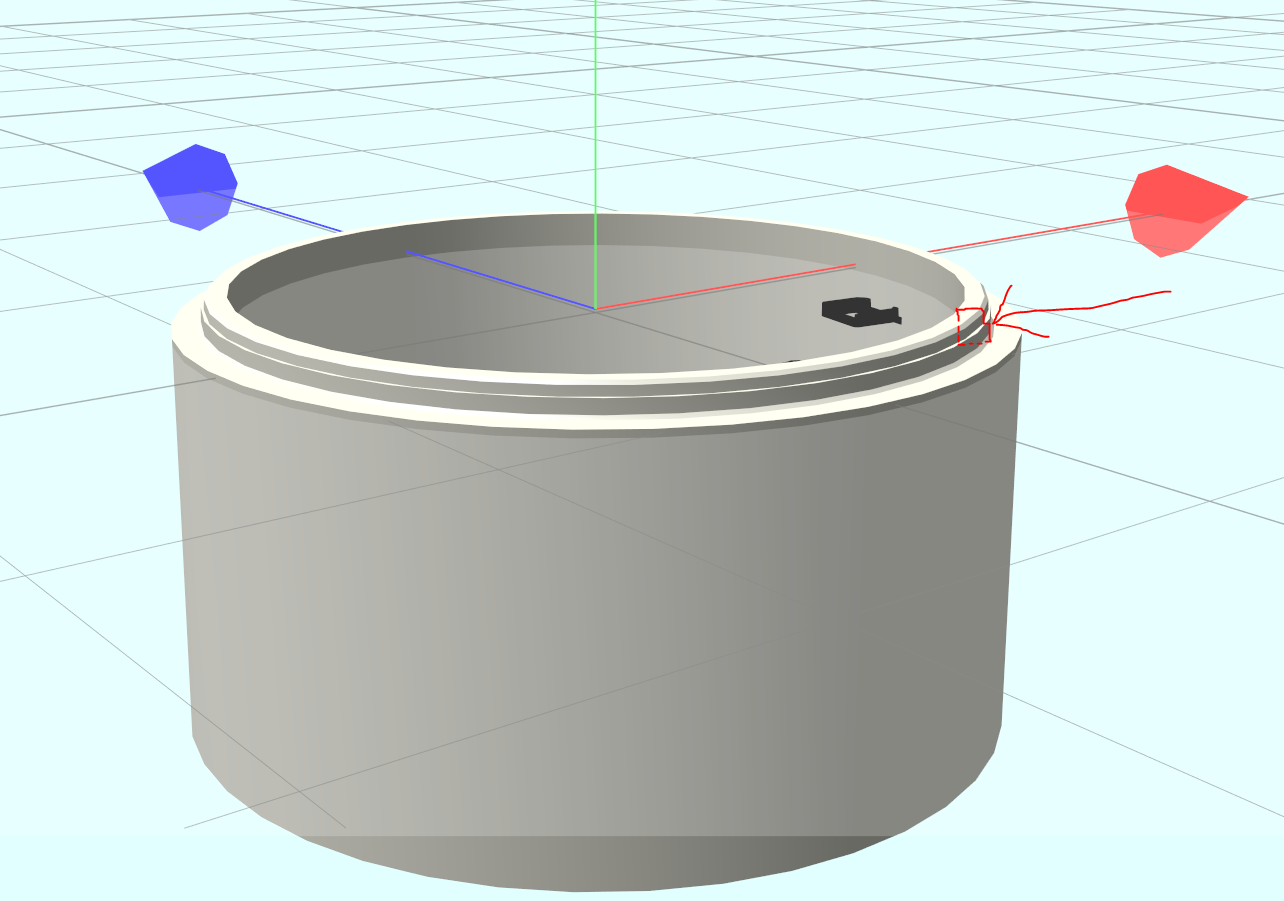

Spitzende ist ZwischenMusterobjektzwischen Schacht und Leitung. Schacht braucht Mindestdurchmesser, um Steighilfen zu besitzen. Steighilfen sind eigentlich vergossen → prinzipiell aber auch Montage möglich (unüblich, vermutlich nur Ersatz). | |||
Höhe | float | Höhe/Länge des Spitzendes; Spitzende: oberer Teil der Musterobjekte, die ineinandergreifen  | ||
Außendurchmesser | float | Spitzende: oberer Teil der Musterobjekte, die ineinandergreifen | ||
Innendurchmesser | float | |||
ISYBAU-Abdeckung | ||||
Nenndurchmesser | float | ● | Abdeckung | |
ISYBAU-Ring | Auflagering, Schachtring, Schachtunterteil | |||
Nenndurchmesser | float | ● | ||
Sohlplattendicke | float | |||
ISYBAU-Deckel | ||||
Nenndurchmesser | float | ● | Deckel | |
Verschiebung Deckel R | float | ● | ||
ISYBAU-Konen | Fußauflagering, Schachthals, Übergangsplatte | |||
Nenndurchmesser Auflager | float | ● | Verwendung bei konischen Schachthälsen | |
Nenndurchmesser Ring | float | ● | Verwendung bei konischen Schachthälsen | |
ISYBAU-Anschlüsse | ||||
maximaler Anschlussdurchmesser | float | |||
maximaler Innendurchmesser | float | |||
ISYBAU-Einstieg | Schachthälse und Übergangsplatte | |||
Durchmesser Einstiegsöffnung | float | |||
ISYBAU-Steighilfe | ||||
Steighilfen | bool | |||
Steighilfenart | ustring | einläufig, zweiläufig, Leiter usw. |
Material (enum) | Bedeutung | Biegesteif | Biegeweich | Bemerkung |
|---|---|---|---|---|
AZ | Asbestzement | ● | ||
B | Beton | ● | ||
BS | Betonsegmente | ● | ||
CNS | Edelstahl | ● | ||
EIS | nicht identifiziertes Eisen oder Stahl | ● | ||
FZ | Faserzement | ● | ||
GFK | Glasfaserverstärktes Kunststoff | ● | ||
GG | Grauguss | ● | ||
GGG | Duktiles Gusseisen | ● | ||
KST | nicht identifizierter Kunstsoff | ● | ||
MA | Mauerwerk | ● | ||
OB | Ortbeton | ● | ||
P | Dränbeton | ● | Porosit | |
PC | Polymerbeton | ● | ||
PCC | Polymermodifizierter Zementbeton | ● | ||
PE | Polyethylen | ● | ||
PEHD | Polyethylen hohe Dichte | ● | ||
PH | Polyesterharz | ● | ||
PHB | Polyesterharzbeton | ● | ||
PP | Polypropylen | ● | ||
PVC | Polyvinylchlorid | ● | ||
PVCU | Polyvinylchlorid hart | ● | ||
SFB | Stahlfaserbeton | ● | ||
SPB | Spannbeton | ● | ||
SB | Stahlbeton | ● | ||
ST | Stahl | ● | ||
STZ | Steinzeug | ● | ||
SZB | Spritzbeton | ● | ||
W | nicht identifizierter Werkstoff | |||
ZG | Ziegelwerk | ● | ||
MIX | unterschiedliche Werkstoffe | |||
BOD | unbefestigter, anstehender Boden | nur für Rinnen und Gerinne | ||
RAS | Rasen | nur für Rinnen und Gerinne | ||
PFL | Pflaster | nur für Rinnen und Gerinne |
