Marke Bauwerkszwang
Diese Marke dient der obligatorischen Platzierung beziehungsweise Vermeidung von Bauwerken.
Mithilfe dieser Marke können Sie u.a. einfach und schnell eine Brücke modellieren und diese anschließend im TCL-Format zum Weiterbearbeiten in externen Softwares exportieren.

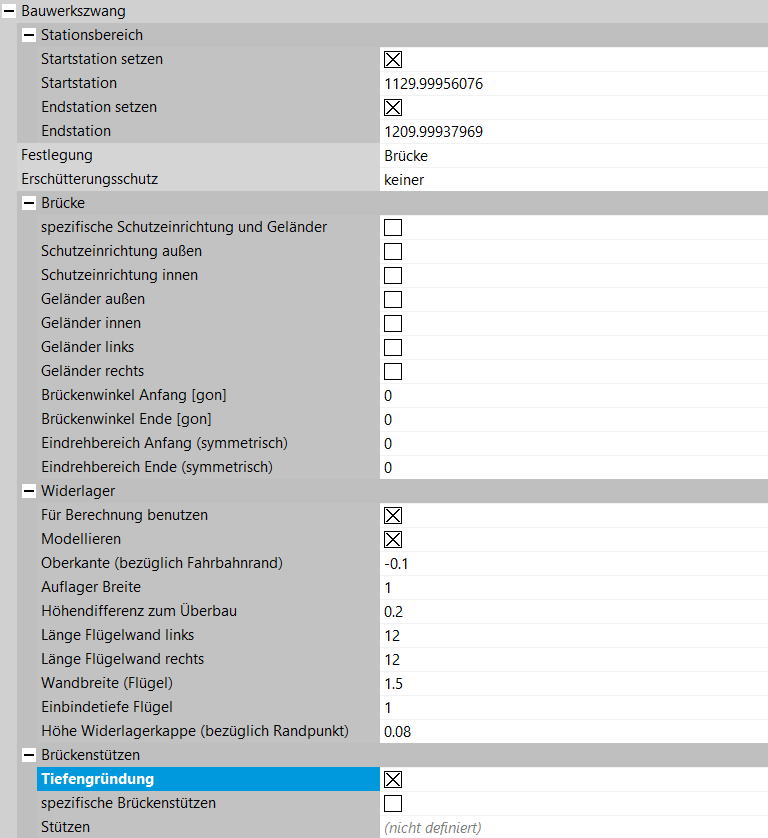

Option | Bedeutung |
Stationsbereich | Falls aktiviert, kann die Start- und/oder Endstation gesetzt werden. |
Festlegung | Art des Bauwerks. Es kann zwischen Brücke, Tunnel, Damm und Einschnitt ausgewählt werden. |
Erschütterungsschutz Ab Version 4.7.2. | Erschütterungsschutz Brücke: Auswahl zwischen
Erschütterungsschutz Tunnel: Auswahl zwischen
Der Parameter kann in den Kosten ausgewertet werden (Details unter Parameter Bahn). |
Einstellungen der Brücke | Angabe spezifischer Einstellungen. |
Einstellungen der Widerlager | Angabe spezifischer Einstellungen. |
Einstellungen der Brückenstützen | Angabe spezifischer Einstellungen. Für den späteren TCL-Export muss die Option “spezifische Brückenstützen” aktiviert sein und eine genaue Angabe zu den benötigten Stützen erfolgen. Ab Version 4.7.2 gibt es eine zusätzliche Option für die “Tiefengründung”. Siehe auch Marke Brückenstützen. |
Weitere Informationen:
