Bearbeitung des importierten Grundwassermodells

Grundwassermodelle können direkt in KorFin® erstellt (Details unter Erstellung eines Grundwassermodells in KorFin®) oder als Fachmodelle importiert werden. In diesem Fall spiegeln die Grundwasserstände genau einen Grundwassertyp in einem Aufschluss wieder. Dieser wird über den Parameter “Grundwasserpegel” eingestellt.

Das Grundwassermodell basiert dabei auf einem digitalen Geländemodell (2D-Ebene) zwischen den Aufschlüssen, welche über den Einflussradius interpoliert werden.

Fachobjekt

Beschreibung der Eigenschaften

Grundwasserfläche

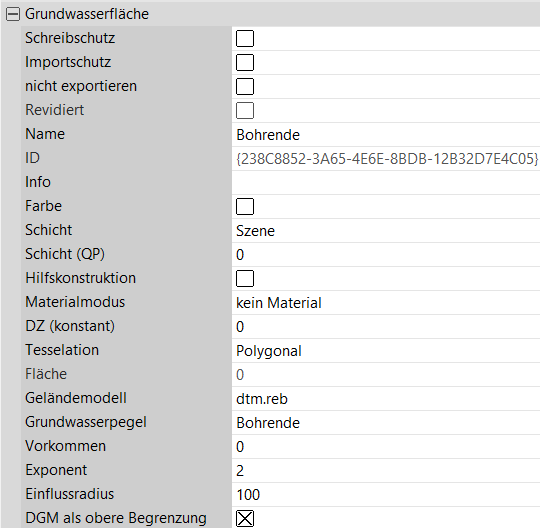

Basis-Eigenschaften

Schreibschutz	Schützt das Fachobjekt vor Veränderungen.
Importschutz	Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

DZ (konstant)

Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.

Materialsetup

Ab Version 4.8.0 - “Materialmodus”.

Auswahl zwischen “kein Material”, “Material verwenden” und “Stil verwenden”.

Dementsprechend folgen weitere Einstellungen des verwendeten Materials oder Stils.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Stil (optional)

Wählt einen evtl. vorhandenen Darstellungsstil aus.

Tesselation

Auswahl zwischen “Polygonal” und “Delauney”.

Fläche

Noch nicht verfügbar.

Geländemodell

Verknüpft ein zugehöriges Geländemodell aus der Liste der verfügbaren Modelle.

Grundwasserpegel

Stellt einen Grundwasserpegel als Grundlage für spätere Berechnung des Grundwassermodells ein.

Vorkommen

Der Parameter bestimmt ausgehend von der Art des Grundwasserpegels die Anzahl von Vorkommen (1., 2. ,...). Standardmäßig wird 0 verwendet.

Exponent

Bestimmt, wie stark sich der Einfluss des Objekts auf entferntere Bereiche auswirkt.

Einflussradius

Der Standardwert orientiert sich an dem Einflussradius des zugrundeliegenden Aufschlusses.

DGM als obere Begrenzung

Ist der Parameter aktiviert, ragt das Grundwasser nicht über das DGM hinaus. Je nachdem, ob das DGM auf dem Untergrund eines Sees entlanggeht oder mit der Seeoberkante abschließt, kann das richtig oder falsch sein.

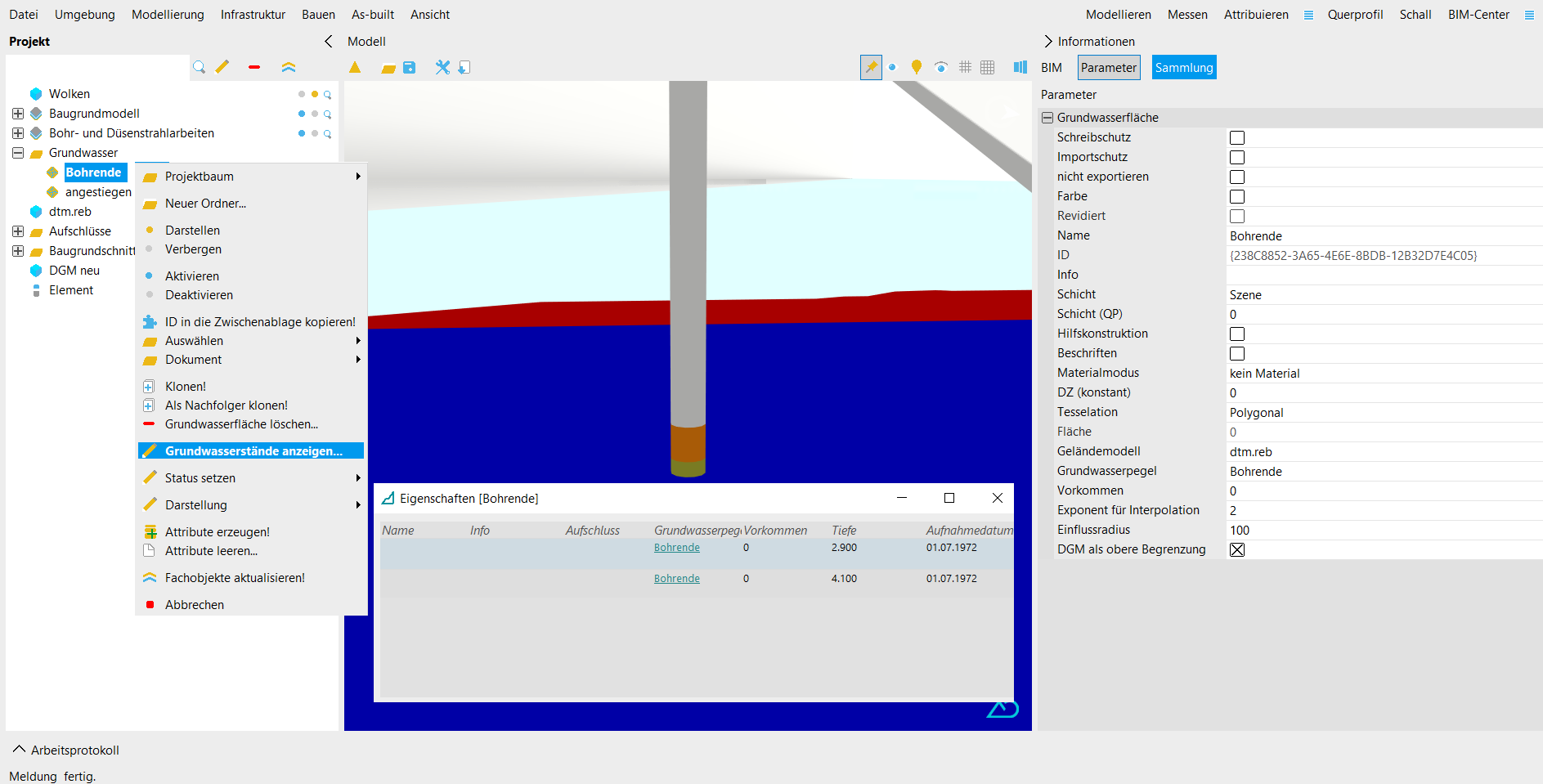

Ab Version 4.8.0 werden an den importierten Grundwasserflächen die verwendeten Aufschlüsse mit hinterlegt und im rechten Eigenschaftsbereich im Reiter “Sammlung” angezeigt. Über das Kontextmenü “Grundwasserstände anzeigen…” können die Grundwasserstände im separaten Fenster angezeigt und bearbeitet werden.
