Berechnung und Auswertung von Sichtweiten und Sichtschatten bei BIM-Straßen
Ab Version 4.8.0 besteht die Möglichkeit, Sichtweiten und Sichtschatten auf BIM-Straßen zu berechnen und auszuwerten.
Hinweis: Für die Leistungsphase 3 wird die BIM-Trassierung und für die Leistungsphase 2 - die Konstruktionslinie verwendet.
Voraussetzungen
Eine BIM-Trasse oder eine BIM-Konstruktionslinie ist erzeugt und eingestellt (je nach Anwendungsfall im Projekt).
Vorgehen
Straßensichtweite hinzufügen und berechnen
Aktivieren Sie das Modul “Analysen…” im rechten oberen Bereich des Hauptfensters und klicken Sie darauf. Es öffnet sich das Dialogfenster “Analysen”.

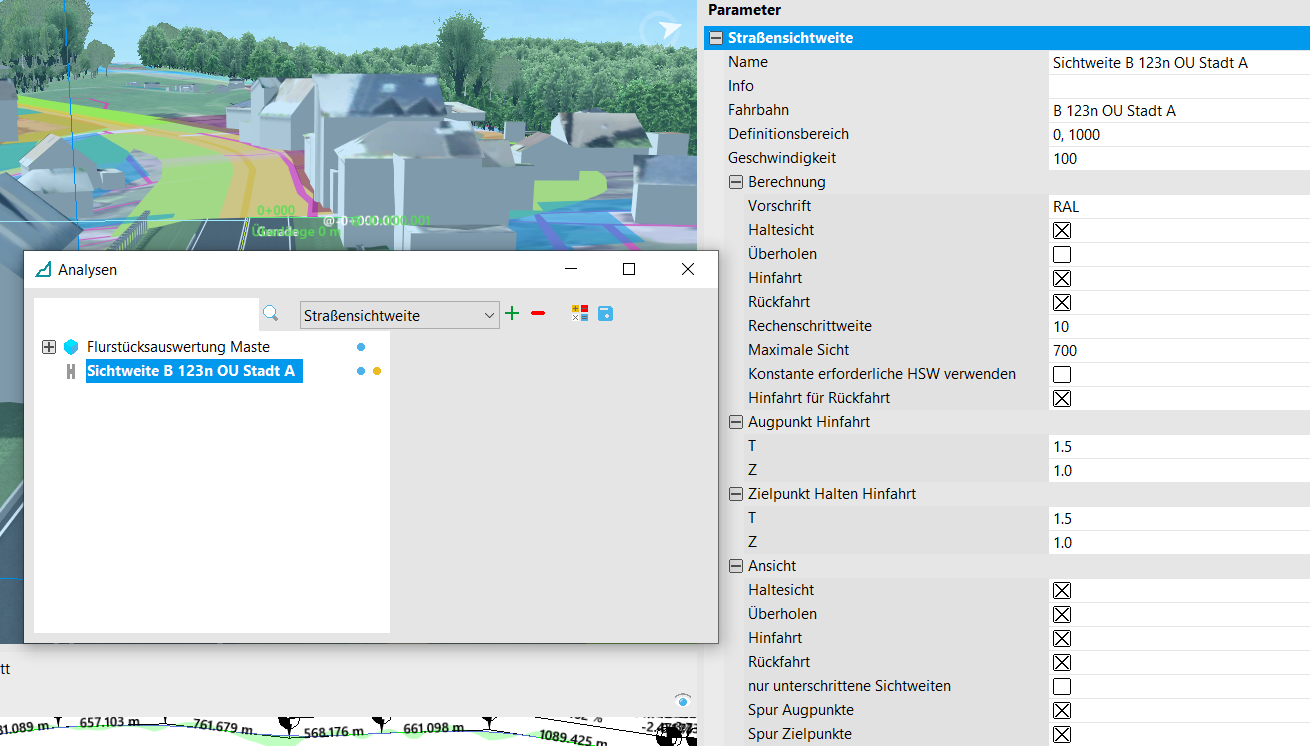

Markieren Sie im Projektbaum links die gewünschte BIM-Straße und ziehen Sie diese mit der Maus in das Dialogfenster “Analysen”. Im rechten Eigenschaftsbereich erscheint automatisch das Fenster mit den Einstellungen zur Sichtweite.
Die verknüpfte BIM-Straße wird automatisch im Parameter “Fahrbahn” übernommen.
Wenn die Geschwindigkeit über die gesamte Achse konstant bleiben soll, dann stellen Sie unter “Geschwindigkeit” im Skripteditor die benötigte Km-Angabe ein (Default - 100).
Wenn die Geschwindigkeit unterschiedlich modelliert werden soll, dann nutzen Sie im Skripteditor die Stationsangaben, z.B.:
0,100
500,70
1000,100
Im Reiter “Berechnung” stellen Sie die entsprechende “Vorschrift” als Berechnungsgrundlage ein und aktivieren Sie die Anwendungsfälle, für die die Sichtweite berücksichtigt werden soll.
Die Einstellungen für die Hinfahrt und die Rückfahrt können separat getroffen werden.
Bei aktivierter “Hinfahrt für Rückfahrt” werden die Einstellungen der Hinfahrt auch für die Rückfahrt übernommen.
Für den T-Wert sind verschiedene Angaben möglich:
Fester Wert für T => z.B. 1.5
Angabe von stationsbasierten T-Werten direkt im Skriptfenster (T-Werte mit Station und Abstandswert kommagetrennt, wird dann linear verzogen, auch an Spur Augpunkt):
0,1.625
100,20Breitendatei (ohne Bezug auf weitere Achse) aus CARD/1 möglich.
Die maximale Sicht gibt an, wie weit die Analyse vom jeweiligen Standpunkt aus durchgeführt wird.
Zusätzlich in der Trassierungslinie: Angabe des Sichtweitenauftrages. Damit werden die Daten auch in die Stationsdaten eingetragen.
Die Werte für die Rechendiskretisierung müssen im Skripteditor immer positiv eingestellt werden. KorFin® erkennt automatisch die Rückfahrt.
Im Reiter “Ansicht” aktivieren Sie die Positionen, die angezeigt werden sollen.
Wenn Sie “Spur Augpunkte” und/oder “Spur Zielpunkte” aktivieren, werden die betreffenden “Aug-/Ziellinien” als 3D-Linien dargestellt.
Die maximale Sicht gibt an, wie weit die Analyse vom jeweiligen Standpunkt aus durchgeführt wird.
Zusätzlich kann in der Trassierungslinie ein Sichtweitenauftrag angegeben werden. Damit werden die Daten auch in die Stationsdaten eingetragen.
Klicken Sie auf den Button “Berechnen…” (bzw. die gleichnamige Option im Kontextmenü). Die Berechnung wird ausgeführt. Die Ergebnisse werden in der Modellansicht angezeigt.
Beachten Sie bitte vor dem Start den Hinweis, dass nur die Objekte bei der Berechnung berücksichtigt werden, die in diesem Moment im Projektbaum aktiviert sind.
Straßensichtweite auswerten
Zum Auswerten der Berechnung nutzen Sie die Anzeige in den Stationsdaten.
Dazu muss die betreffende Trassierungslinie markiert sein.
Die Anzeige der Werte kann über das Kontextmenü in den Stationsdaten gefiltert werden.
Es können erforderliche und vorhandene Sichtweiten jeweils für die Hin- und Rückfahrt sowie die Sichtschatten angezeigt werden.
Straßensichtweite exportieren
Zum Exportieren der Werte lassen Sie das Modulfenster “Analysen“ unbedingt offen.

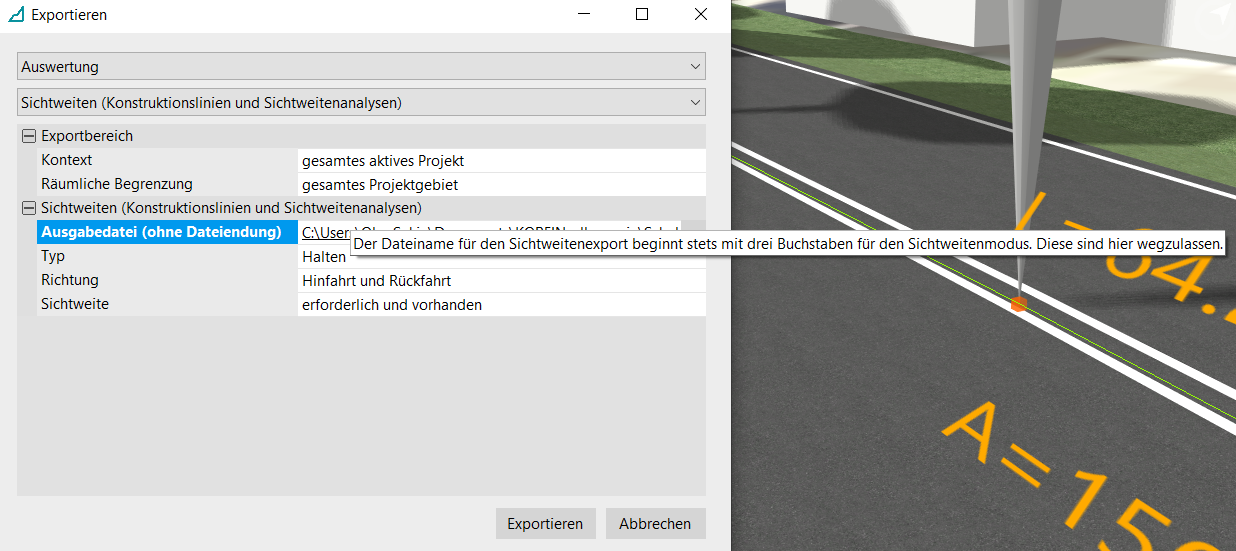

Klicken Sie auf den Button “Exportieren…“ und stellen Sie Auswertung > Sichtweiten (Konstruktionslinien und Sichtweitenanalysen)” ein.
Als “Ausgabedatei” ist “0000101.crd” voreingestellt. Das wäre die Vereinbarung 1 für Achse 1. Für Achse 200 stellen Sie dann entsprechend “0020001.crd” ein.
Die Bezeichnung davor (z.B. HEH…., HER….., HVR…. etc.) wird, je nachdem was man ausgewählt hat, automatisch davor gesetzt. Somit sind die Sichtweitendateien in CARD/1 für den Längsschnitt lesbar.
Die Ergebnisse werden in folgenden Dateiformaten ausgegeben:
