Berechnung von Flächen im Modul Flächen

Eine Pufferung vergrößert jede eingeordnete Fläche um einen in den Einstellungen gegebenen Wert.

• Zum Erstellen einer Pufferung der betreffenden Flächen markieren Sie den betreffenden Flächenordner und wählen Sie in der Auswahlleiste die Option “Pufferung” aus. Klicken Sie auf das Plussymbol und vergeben Sie einen Namen.

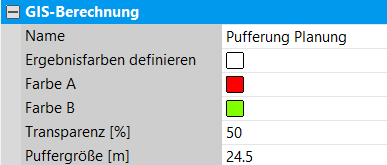

• Stellen Sie die “Transparenz” und die “Puffergröße” ein.

• Nun verknüpfen Sie diese Pufferung mit der betreffenden Berechnungsflächenmenge der jeweiligen Flächen, indem Sie diese mit der Maus greifen und in die erstere ziehen.

• Mithilfe der Farbkombinationen (Einstellungen im rechten Eigenschaftsbereich) können verschiedene Flächen präzise voneinander unterschieden werden.

Ab Version 4.8.0 können folgende Pufferarten für Flächen eingestellt werden:

• Rund

• Abgefast

• Eckig.

• Abschließend klicken Sie im Kontextmenü auf “Aufgabe berechnen…”. Die gepufferten Flächen werden in der Projektansicht angezeigt.

• Überlagerungen werden erstellt, um eindeutige Flächenzuweisungen mit entsprechender Informationsanreicherung sicherzustellen.

• Es muss mindestens eine Berechnungsflächenmenge eingeordnet werden.

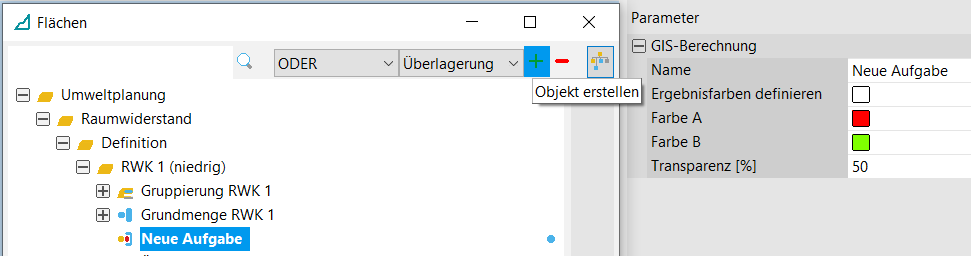

• Dazu markieren Sie den betreffenden Flächenordner und wählen Sie in der Auswahlleiste die Option “Überlagerung” aus. Klicken Sie auf das Plussymbol und vergeben Sie einen Namen.

• Nun verknüpfen Sie diese Überlagerung mit der betreffenden Berechnungsflächenmenge der jeweiligen Flächen, indem Sie diese mit der Maus greifen und in die erstere ziehen.

• Mithilfe der Farbkombinationen (Einstellungen im rechten Eigenschaftsbereich) können verschiedene Flächen präzise voneinander unterschieden werden.

• Wiederholen Sie diesen Schritt für alle angelegten Flächenordner.

• Abschließend klicken Sie im Kontextmenü auf “Aufgabe berechnen…” bzw. “Untergeordnete Aufgaben berechnen…”.

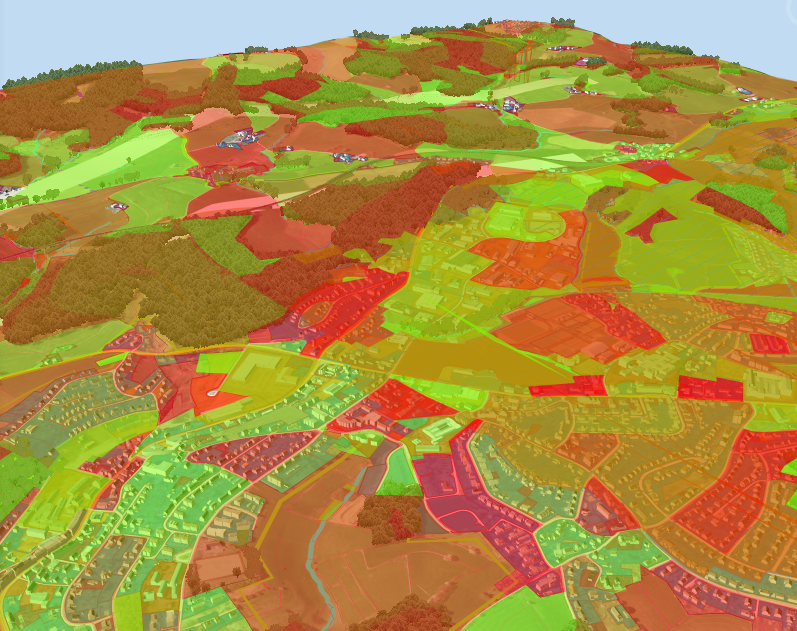

• Das Ergebnis wird in der Projektansicht farblich angezeigt. Wenn Sie hier die Objektwahl aktivieren, können Sie einzelne Flächenbereiche anklicken und im rechten Eigenschaftsbereich dazu entsprechende Flächeninformationen entnehmen.

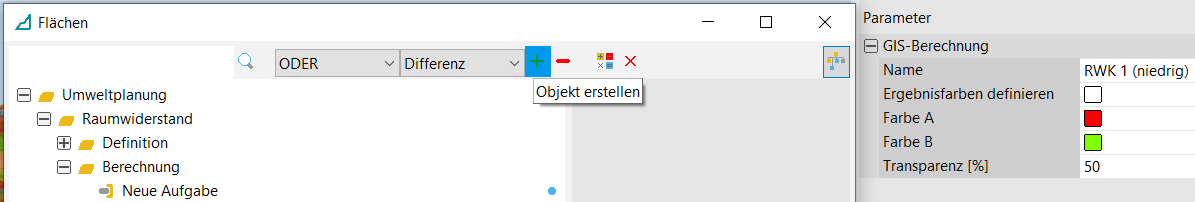

• Zum Bestimmen der Differenz zwischen den einzelnen Flächen (je nach Anwendungsfall) erstellen Sie über die Auswahlleiste die neue Aufgabe “Differenz”.

• Ziehen Sie darin die zu vergleichenden Flächen.

• Abschließend klicken Sie im Kontextmenü auf “Aufgabe berechnen…” bzw. “Untergeordnete Aufgaben berechnen…”.

• Wählen Sie in der Auswahlleiste die Operation “Schnitt” aus und klicken Sie auf das Plussymbol. Vergeben Sie einen Namen.

• Ziehen Sie die Berechnungsflächenmengen der sich miteinander zu verschneidenden Flächen in den Schnittordner. Damit verknüpfen Sie die Flächen zum Durchführen der Operation.

• Klicken Sie mit der rechten Maustaste auf den Schnittordner und wählen Sie im Kontextmenü die Option “Aufgabe berechnen…” aus und bestätigen mit “Ja”.

Je nach Datenmengen kann die Berechnung unterschiedlich lange dauern.

Als Grundlage für den Schnitt können auch andere vorher ausgeführte Berechnungen dienen.

• Wenn Sie Ihre Daten im Projektbaum aktualisieren, die Namen aber gleich bleiben, bleiben auch alle Verknüpfungen im Modul “Flächen” bestehen. Hier müssen Sie keine Anpassungen der Ordnerstruktur vornehmen, sondern lediglich die Berechnung neu ausführen. Dabei werden automatisch die aktualisierten Daten abgefragt.

• Wenn Sie in der Projektansicht die Objektwahl aktivieren, können Sie im Ansichtsfenster einzelne farblich differenzierte Flächen anklicken und verfügbare Informationen im Eigenschaftsbereich ablesen.

• Die farbliche Darstellung können Sie in den Parametereigenschaften einstellen.
