Definition von parametrischen Volumenkörpern für den Erdkabelbereich
Volumenobjekt Kabelgraben
Soll(en) Ihr(e) Erdkabelsystem(e) keine einfache Linie bleiben, sondern einen Volumenkörper mit weiteren verknüpften Informationen darstellen (z.B. Kabelgraben, Haufwerke, Baustraßen etc.), definieren Sie die betreffende Eigenschaft folgendermaßen:
Überprüfen Sie, ob in Ihrem Projektordner die Datei undergroundcables_definitions.xml gespeichert ist. Diese wird standardmäßig mitgeliefert. Diese Datei wird benötigt, um einen Kabelgraben mit Volumen zu definieren und mit dem Kabelsystem zu verknüpfen.
Dazu markieren Sie das Kabelsystem im Projektbaum und wählen Sie über das Hauptmenü die Option “Volumengenerator (Erdkabel) neu…” aus.

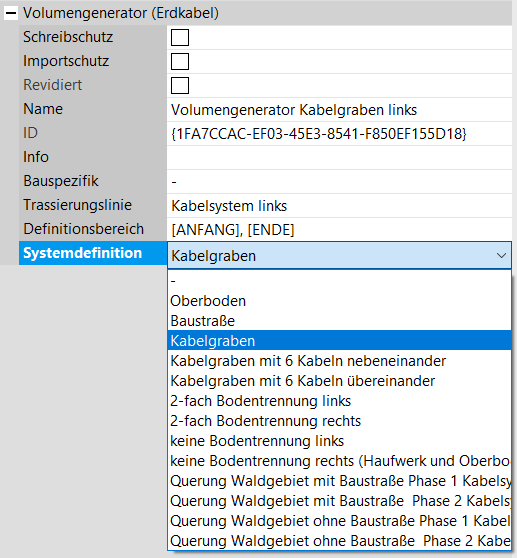

Wählen Sie in den Parametern rechts bei “Systemdefinition” die benötigte Auswahl “Kabelgraben” aus (die Verknüpfung mit der mitgelieferten Datei erfolgt automatisch).
Der Kabelgraben ist ein Erdkabelvolumen, welches zwei Leerrohre enthält. Die Mindestdeckung wird ausgehend von der Linie auf Höhe der Leerrohre zum Digitalen Geländemodell angegeben.

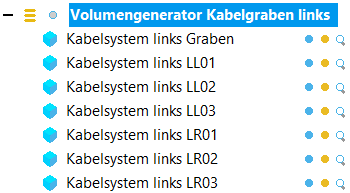

Klicken Sie im Kontextmenü auf “Volumen aktualisieren!”. Das Kabelsystem wird im Ansichtsfenster entsprechend angepasst und neue Volumenkörper werden erstellt. Diese müssen ebenfalls aktualisiert werden.

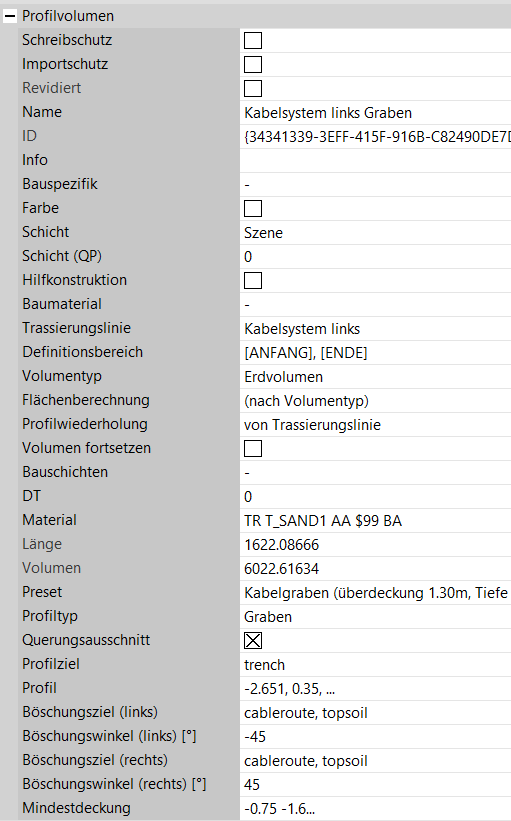

Sie können jeden einzelnen Volumenkörper anklicken (z.B. repräsentiert als Fachobjekt “Profilvolumen”) und seine Parameter im rechten Eigenschaftsbereich anpassen.
Werden die Mindestdeckungen des Kabelgrabens bearbeitet, ändern sich die Rahmenbedingungen für den Gradientengenerator. Das heißt, anschließend muss die Gradiente neu approximiert werden.
Volumenobjekt Oberbodenabtrag
Als Nächstes definieren Sie ein neues Fachobjekt für den Oberbodenabtrag an der betreffenden Stelle im Kabelsystem.
Der Oberbodenabtrag ist ein Erdkabelvolumen. Dieser wird vom digitalen Geländemodell aus nach unten angegeben.
Dazu markieren Sie das Kabelsystem im Projektbaum und wählen Sie über das Hauptmenü die Option “Volumengenerator (Erdkabel) neu…” aus.

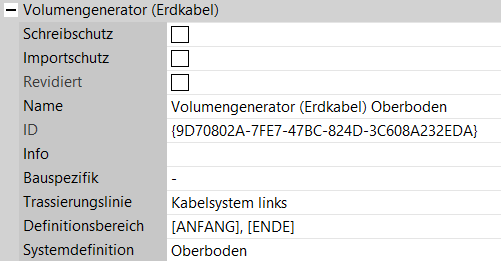

Wählen Sie in den Parametern rechts bei “Systemdefinition” die benötigte Auswahl “Oberboden” aus (die Verknüpfung mit der mitgelieferten Datei erfolgt automatisch).
Klicken Sie im Kontextmenü auf “Volumen aktualisieren!”. Das Kabelsystem wird im Ansichtsfenster entsprechend angepasst und neue Volumenkörper werden erstellt. Diese müssen ebenfalls aktualisiert werden.

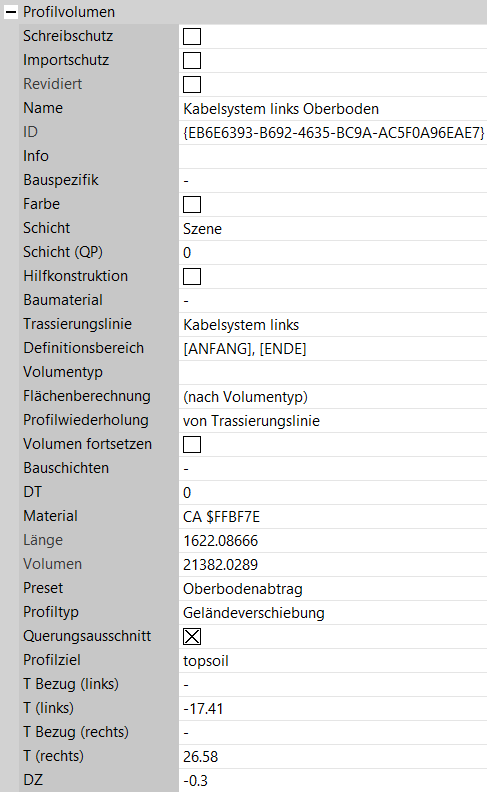

Sie können jeden einzelnen Volumenkörper anklicken (z.B. repräsentiert als Fachobjekt “Profilvolumen”) und seine Parameter im rechten Eigenschaftsbereich anpassen.
