Marke Brückenböschungskegel
Diese Marke dient dem Erstellen eines Böschungskegels als Damm am Brückenwiderlager.

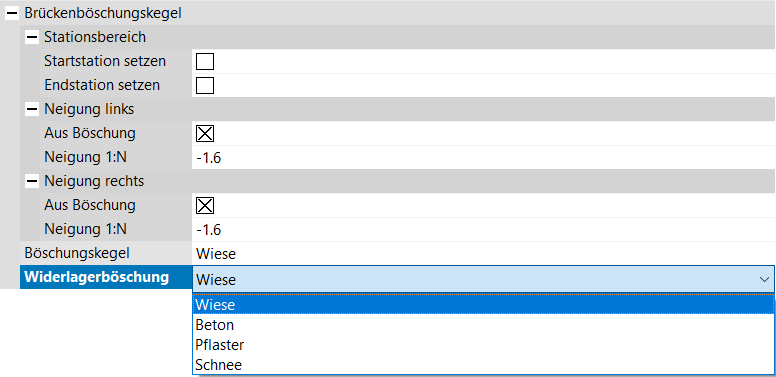

Option | Bedeutung |
Neigung links/rechts aus angrenzender Böschung | Aktivieren der automatischen Neigungsbestimmung aus angrenzenden Straßenböschungen. Deaktivieren Sie die Optionsfelder, wenn Sie die Böschung an Brückenwiderlagern manuell parametrisieren möchten. |
Neigung 1:N | Absolutes Neigungsverhältnis der Böschungskegel. Demnach ergibt sich die Höhendifferenz bei gegebenem Abstand T in Meter zu T/N Meter |
Variante von Böschungskegel und Widerlagerböschung | Wahl einer vordefinierten Böschungsoberfläche (Wiese, Beton, Pflaster, Schnee). |
Unterschiedliche Böschungsbasispunkte der Streckenplanung und des Bauwerksanschlusses bei gleicher Böschungsneigung ergeben sich infolge der verschiedenen Böschungsausbildungen in den Regelwerken (Straße mit Böschungsausrundung, Ingenieurbauwerk ohne Böschungsausrundung).
