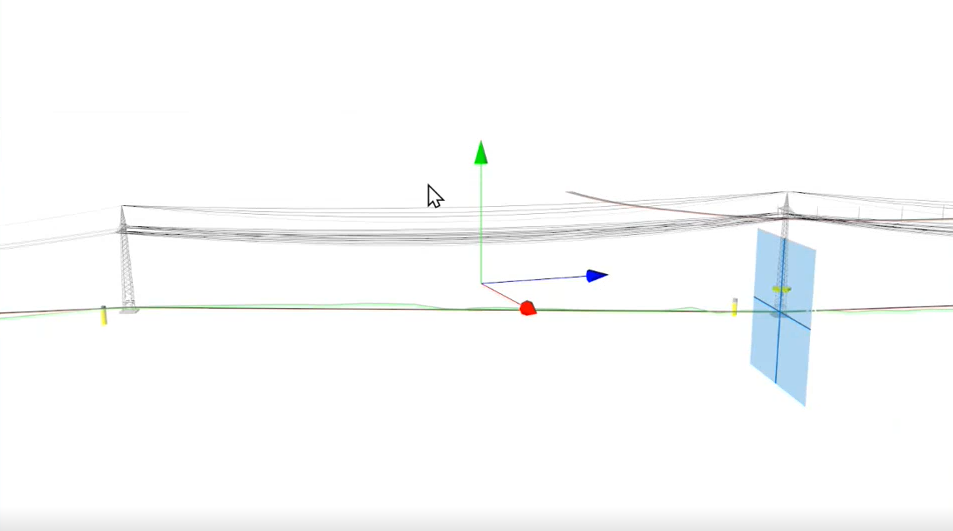

Darstellung von Seilkurven in KorFin®
Es besteht die Möglichkeit, über das Fachobjekt “Energiedaten” externe Freileitungsplanungen (u.a. Darstellung von Seilkurven in verschiedenen Berechnungszuständen) in Energiedatendateien im SLC- bzw. *263-Format anzumelden und einzustellen.
Vorgehen
Dazu erstellen Sie im Projektbaum einen neuen Ordner für die Aufnahme der Energiedaten.
Wählen Sie über “Infrastruktur > Freileitung > Energiedaten neu…” ein neues Fachobjekt. Vergeben Sie einen Namen.

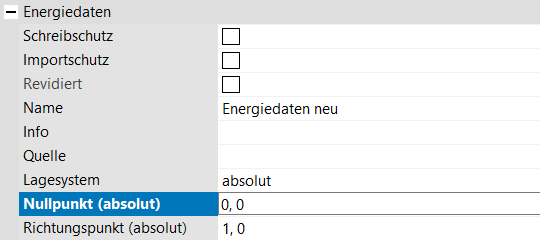

Weitere Einstellungen treffen Sie im entsprechenden Dialog im rechten Eigenschaftsbereich.
Als “Quelle” geben Sie die betreffende Datei ein.
Als “Nullpunkt” stellen Sie die Lagewerte des ersten Mastes ein.
Als “Richtungspunkt” stellen Sie die Lagewerte des zweiten Mastes ein.
Nach dem Anmelden über “Fachobjekte aktualisieren!” werden alle in den entsprechenden Dateien beschriebenen Freileitungselemente im Projektbaum angezeigt.

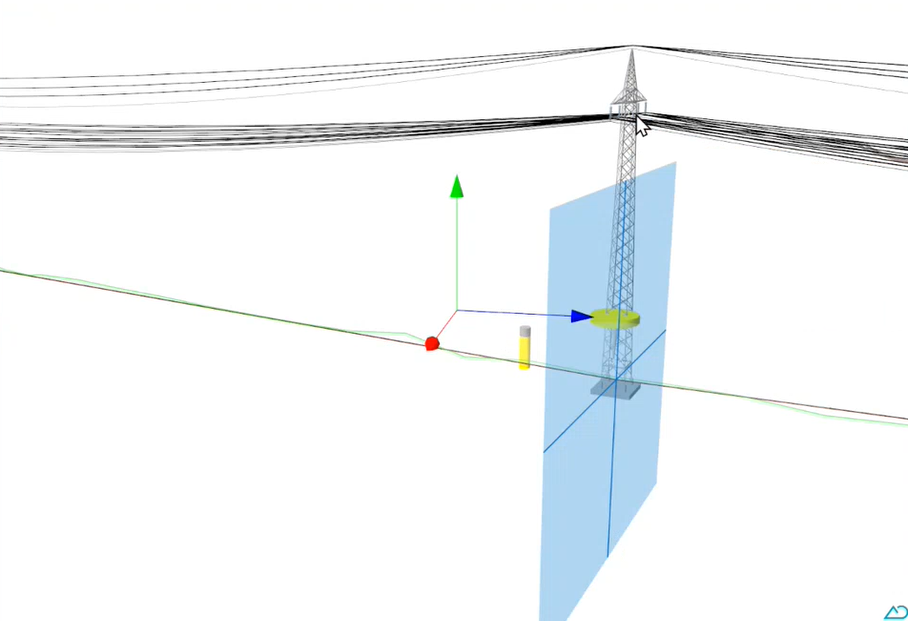

Darstellung von Seilkurven in einem bestimmten Berechnungszustand zusammen mit Planung
Anschließend können Sie auf Basis der angemeldeten Daten “Energieobjekte berechnen” lassen (über das Kontextmenü).
Ab Version 4.7.1:
Beim Erzeugen von Energieobjekten aus einem Energiedatenobjekt wird nun auch die Seilumhüllende mit erstellt. Diese kann ausgeschwungen oder statisch sein. Zusätzlich kann noch der Sicherheitsabstand angegeben werden.
Wiederholen Sie den Schritt “Fachobjekte aktualisieren!”.
