Darstellungseinstellungen

In diesem Reiter stellen Sie die Darstellung der Konstruktionslinie und ihrer Objekte in den Ansichten ein.

Im Einzelnen sind das:

Option		Bedeutung
Representation	Hier wählen Sie aus, wie und welche Daten der Konstruktionslinie dargestellt werden sollen.
	Modellierung	Es wird das 3D-Modell der Konstruktionslinie dargestellt.
	als dünne/mitteldicke/dicke Linie darstellen	Es wird ausschließlich die Konstruktionslinie dargestellt. Es werden keine 3D-Modellobjekte der Modellierung beziehungsweise keine anderen Darstellungen verwendet. Durch Klick auf das Farbfeld können Sie die zu verwendende Farbe frei einstellen. Für die einfache Konstruktionslinie kann die Linienstärke ausgewählt werden.
	als Schema darstellen	Stellt die Konstruktionslinie als Schema dar. Nicht ausgewählte Konstruktionslinien werden als Varianten dargestellt. Diese Option wird hauptsächlich in der Straßenplanung verwendet.

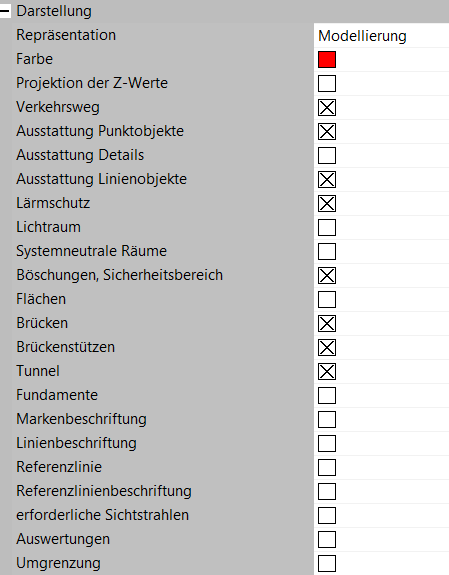

Im Fall der Darstellung als “Modellierung” kann weiter definiert werden:

Option	Bedeutung
Farbe
Projektion der Z-Werte	Transparente Fläche entlang der Konstruktionslinie zwischen Z-Werten der Konstruktionslinie und des Geländes.
Verkehrsweg	Modellobjekte wie Objekte der Straßenoberflächen, Bahnschienen und Transrapidfahrwege.
Ausstattung Punktobjekte	Modellobjekte zur Ausstattung des Verkehrswegs, welche einzeln auftreten wie Leitpfosten oder Oberleitungsmaste.
Ausstattung Details	Modellobjekte zur Ausstattung des Verkehrswegs, welche einzeln auftreten, aber sehr detailreich sind wie Bahnschwellen.
Ausstattung Linienobjekte	Modellobjekte zur Ausstattung des Verkehrswegs, welche entlang einer Linie auftreten wie Schutzplanken, Markierung (Straße) oder Oberleitungen (Bahn).
Lärmschutz	Modellierte Lärmschutzelemente wie Lärmschutzwände und Lärmschutzwälle.
Lichtraum	Aktiviert bzw. deaktiviert die Anzeige des verwendeten Lichtraums (= Verkehrsraums) aus dem Querprofil. Der Lichtraum kann nur angezeigt werden, wenn dieser im entsprechenden Querprofil definiert wurde.
Systemneutrale Räume Ab Version 4.7.0.	Aktiviert bzw. deaktiviert die Anzeige von sogenannten “systemneutralen Räumen” (= Lichtraum speziell für Schutzeinrichtungen), die für zu modellierende Schutzeinrichtungen vorgehalten und berücksichtigt werden müssen. Relevant z.B. bei der Sichtberechnung.
Böschungen, Sicherheitsbereich	Die Geländeanbindung der Straße/Bahn je nach Querprofilauswahl und Einstellung.
Flächen	Definierte Flächen aus der Marke “Flächen”.
Brücken, Tunnel	Darstellung der Brücken und Tunnel für Straße, Bahn und Transrapid.
Brückenstützen	Separate Möglichkeit, die Stützen der Brücken auszublenden.
Fundamente	Aktiviert bzw. deaktiviert die Anzeige von Fundamenten im Ansichtsfenster (z.B. beim Darstellen von Freileitungsmasten).
Markenbeschriftung	Zeichnen definierter und aktiver Marken an den betreffenden Positionen des Gültigkeitsbereichs. Dazu wird eine Fahne an einen geeigneten Punkt der Konstruktionslinie gesetzt und beschriftet.
Linienbeschriftung	Beschriftet die Konstruktionslinie mit Konstruktionsdaten (z. B. Radien und Übergangsparameter). Die Linienbeschriftung ist abhängig vom Typ der Konstruktionslinie und kann in den Programmeinstellungen eingestellt werden.
Referenzachse, Referenzgradiente Ab Version 4.7.0 - Referenzlinie	Sofern eine Referenzachse beziehungsweise Referenzgradiente für die Konstruktionslinie vorhanden ist, werden diese in allen Ansichten dargestellt. Sie stellen die Referenzachse und Referenzgradiente in der Rubrik “Referenz” ein.
Referenzlinienbeschriftung	Neben der Geometrie der Referenzachse und Referenzgradiente können Sie diese Daten mit ihren entsprechenden Konstruktionsdaten beschriften. Speziell sind das die Radien, die Klothoidenparameter und die Halbmesser.
Sichtstrahlen Bis Version 4.6.8.	Beim Aktivieren werden die berechneten Sichtstrahlen zu erforderlichen Sichtweiten entsprechend den Markeneinstellungen gezeichnet. Die Anzeige der Sichtstrahlen ist nur für die Straße möglich.
berechnete Sichtstrahlen Bis Version 4.6.8.	Eine Auswertung stellt die Berechnung vorhandener Sichtweiten dar. Die Ergebnisse liegen als vorhandene Sichtweite und maßgebende Sichtstrahlen vor. Die Sichtstrahlen besitzen hierbei grüne (sichtbare) und rote (unsichtbare) Abschnitte, die ebenfalls in der Lageplanansicht beziehungsweise 3D-Ansicht dargestellt werden können. Wenn Sie diese Darstellung aktivieren, stehen weitere Optionen durch Klicken auf “Erweitert…” zur Verfügung. Jede Option schließt bestimmte Daten in den Darstellungsprozess ein oder aus. Sie können Halte- und/oder Überholsichtweiten für die Hin- und/oder Rückfahrtrichtung auswählen. Weiterhin entscheiden Sie sich für die Darstellung aller berechneten Sichtstrahlen beziehungsweise nur für die Sichtstrahlen, die zu kritischen, das heißt unterschrittenen Sichtweiten führen.
Erforderliche Sichtstrahlen	Erforderliche Sichtstrahlen sind für die Planung notwendige Sichtstrahlen. “Berechnete Sichtstrahlen” gehören zum Bereich der vorhandenen Sichtweiten (siehe Tabelle unten). Aktiviert bzw. deaktiviert die Anzeige der erforderlichen Sichtstrahlen. Beachten Sie bitte, dass die Verwendung dieser Funktion nur in Verbindung mit der eingerichteten Marke “Sichtweite” sinnvoll ist. Der anschließende Export wird nur dann ausgeführt, wenn zuvor die vorhandenen und erforderlichen Sichtweiten berechnet worden sind.
Auswertungen	Aktiviert bzw. deaktiviert die Anzeige von Auswertungen, welche zuvor an der betreffenden Konstruktionslinie über die Option “Konstruktionslinie auswerten!” im Kontextmenü durchgeführt wurden. Dies betrifft z.B. Sichtweiten, Fahrzeiten, Wiederaufforstung etc.
Umgrenzung	Während der Auswertung der Konstruktionslinie wird die Umgrenzungslinie der Objekte eines Verkehrswegs berechnet und im folgenden Auswerteprozess verwendet. Zur Kontrolle kann dieses Zwischenresultat graphisch in der Lageplanansicht und 3D-Ansicht dargestellt werden. Die Umgrenzung wird beispielsweise für die Sichtweitenberechnung beziehungsweise für das Ausschneiden der Modellobjekte der Konstruktionslinie aus dem Bestandsmodell benötigt.

Beachten Sie bitte, dass Modellobjekte zur Ausstattung nur dann angezeigt werden, wenn die entsprechenden Marken definiert wurden.

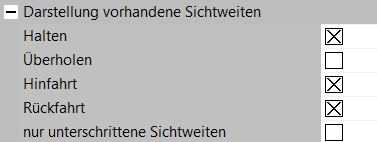

Darstellung vorhandene Sichtweiten Beachten Sie bitte, dass die Verwendung dieser Funktion nur in Verbindung mit der eingerichteten Marke “Sichtweite” sinnvoll ist.
Halten	Aktiviert bzw. deaktiviert bei der betreffenden Konstruktionslinie die Einstellungen der Marke “Sichtweite” im Reiter “Halten”.
Überholen	Aktiviert bzw. deaktiviert bei der betreffenden Konstruktionslinie die Einstellungen der Marke “Sichtweite” im Reiter “Überholen”.
Hinfahrt	Aktiviert bzw. deaktiviert die Anzeige der Richtung.
Rückfahrt	Aktiviert bzw. deaktiviert die Anzeige der Richtung.
nur unterschrittene Sichtweiten	Aktiviert bzw. deaktiviert die Anzeige der unterschrittenen Sichtweiten.

Weitere Informationen:

Marke Sichtweite

Sichtweiten

Berechnung von Halte- und Überholsichtweiten für Konstruktionslinien Straße
