Ebenen

Definieren Sie hier neue Ebenen aus Höhengittern.
Jede Ebene kann als “Hindernis für eine Freileitung” aktiviert werden. Hindernisabstände können eingegeben werden.
Zusätzlich kann für jede Ebene gewählt werden, ob diese im Längsschnitt sichtbar ist.

Das Gitter der Z-Werte wird durch KorFin® Model berechnet, in einem Ressourcenobjekt gespeichert und einem Ressourcenverweis zugeordnet. Das Objekt enthält Informationen der Z-Werte des gesamten Modells und ist so aufgebaut, dass sämtliche davon abhängige Berechnungen sehr schnell ausgeführt werden können. Sie können das Gitter manuell nicht einstellen.

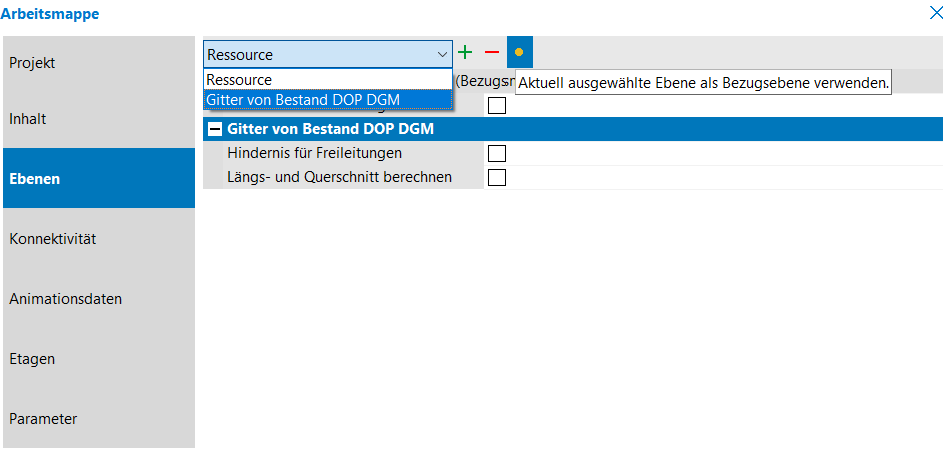

Wenn Sie Ihr Vermessungsmodell mit dem Gitter der Z-Werte als Grundlage für Ihre Berechnungen im Projekt verwenden möchten, so haben Sie ab Version 4.7.1 die Möglichkeit, dieses Modell (soll bereits angemeldet sein) alternativ über die Auswahl “Gitter von (Name des Modells)” hinzuzufügen.
- Anschließend markieren Sie die hinzugefügte Ebene als Bezugsebene. Ab diesem Moment wird sie als Grundlage beim Berechnen von Schnitten und Höhenpunkten im Projekt verwendet (Details unter Integration einer Vermessung in ein Geländemodell in KorFin®).

Wenn Sie kein Oberflächenmodell benutzen, kann mit dem Gitter der Z-Werte ein Oberflächenmodell berechnet werden. Sie haben somit als Grundlage ausschließlich die Gitterdaten zum Entwurf der gewünschten Verkehrsanlage.

Beachten Sie bitte, dass bei automatischer Berechnung eines Oberflächenmodells für das gesamte feine Gitter ein ebenso feines Oberflächenmodell generiert wird. Es werden also unter Umständen Objekte generiert, die zu groß sind, um von Windows® (32 bit) verarbeitet werden zu können. Es kann daher vorkommen, dass KorFin® wegen Speichermangels in diesem Fall abgebrochen werden muss.

Symbol	Aktion
	Ebene zur Arbeitsmappe hinzufügen. Wählen Sie in der nachfolgenden Modellauswahl Ihre Ebene aus.
	Aktuell ausgewählte Ebene entfernen… Das Löschen wird erst nach bestätigter Sicherheitsabfrage ausgeführt.
	Aktuell ausgewählte Ebene als Gitter der Z-Ebene verwenden.
