Eigenschaften der Konstruktionslinie

In den Eigenschaften der Konstruktionslinie legen Sie die Richtwerte für die Planung der Konstruktionslinie fest.

Die Parameter der “Stationierung”, “Diskretisierung” und die “Entwurfsparameter” verändern sich je nach dem eingestellten Typ der jeweiligen Konstruktionslinie.

Option	Bedeutung
Stationierung	Startstation (intern)	Eine Startstation entspricht einem Sprung an der Station 0 auf Ihre entsprechende Startstation.
	Kilometrierung	Mit der Kilometrierung wählen Sie eine andere Konstruktionslinie als Kilometrierungslinie aus. Damit werden extern angegebene Stationen (mit @ gekennzeichnet) auf die gewählte Konstruktionslinie berechnet.
	Sprünge	Sprünge in der Stationierung werden über den Dialog “Sprünge...” eingegeben.

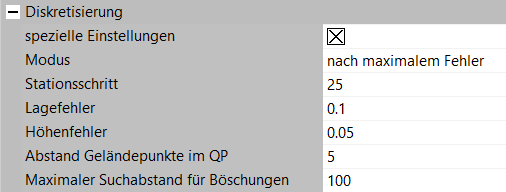

Diskretisierung	spezielle Einstellungen	Spezifische Diskretisierung wird für die Konstruktionslinie eingestellt. Damit wird die globale Vorgabe der Arbeitsmappe nur für die einzustellende Konstruktionslinie überschrieben. Es stehen die gleichen Möglichkeiten wie bei den Arbeitsmappeneinstellungen zur Verfügung. Somit sind hier im speziellen Fall Konstruktionslinien genauer, weniger genau oder auf eine andere Art und Weise berechenbar. Wird die Option aktiviert, erscheinen weitere Parameter zum Einstellen.
	Modus	Stationsschritte	Sie können einen festen Abstand der Diskretisierung (Querprofile) von Beginn bis Ende der Konstruktionslinie angeben.
		nach maximalem Fehler	Die Diskretisierung nach Fehlern wählt den Querprofilabstand so, dass die vorgegebenen maximalen Abstände zur (linearen) Polylinie immer eingehalten werden und bei Krümmungsänderungen anhand des definierten Fehlers in Lage und Höhe die Anzahl verfeinert.
		uniform	Sie können einen festen Abstand der Diskretisierung (Querprofile) pro Element der Konstruktionslinie angeben.
	Stationsschritt	Angabe des Stationsschritts.
	Lagefehler	Voreingestellt ist der Wert 0,1. Dieser kann geändert werden.
	Höhenfehler	Voreingestellt ist der Wert 0,05. Dieser kann geändert werden.
	Abstand Geländepunkte im QP	Definition, wie die Geländelinie unter der Planung im ausgewählten Querprofil diskretisiert werden soll. Je kleiner der Abstand, desto genauer erfolgt die Mengenberechnung, desto höher ist der Berechnungsaufwand.
	Maximaler Suchabstand für Böschungen	Wenn dieses Feld leergelassen oder eine 0 eingetragen wird, werden diese Eingaben ignoriert und das Feld wird automatisch auf den kleinsten gültigen Wert 1 gesetzt. Sonst würde es zu Endlosschleifen und Abstürzen beim Auswerten kommen.

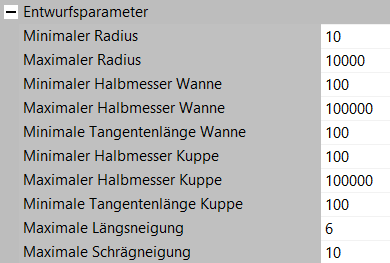

Entwurfsparameter (für Lageplan und Längsschnitt)	Bereich der Radien, für die im Lageplan betrachtete Konstruktionslinie beziehungsweise der Krümmungskreisradien, für die im Verlauf der Z-Werte betrachtete Konstruktionslinie, getrennt nach positiven und negativen Krümmungen (Wannen, Kuppen).
	Minimaler/Maximaler Radius
	Minimaler/Maximaler Halbmesser Wanne
	Minimale Tangentenlänge Wanne
	Minimaler/Maximaler Halbmesser Kuppe
	Minimale Tangentenlänge Kuppe
	Maximale Längsneigung	Maximale Längsneigung/Schrägneigung ohne Vorzeichen und als prozentlose Zahl. Die maximale Längsneigung, Schrägneigung bezieht sich auf Steigungs- und Gefällestrecken gleichermaßen.
	Maximale Schrägneigung
Entwurfsparameter (für Freileitungen)	Bereich zum Einstellen des maximalen Mastabstands und der automatischen Mastausteilung.
	Maximaler Mastabstand	Angabe des max. Mastabstands.
	Automatische Mastausteilung	Ist diese Option aktiviert, erfolgt die Austeilung der Maste entlang der Konstruktionslinie automatisch.
	Kombinierte Maste Ab Version 4.7.1	Ist diese Option aktiviert, werden Mastschüsse und Traversen in einem Mastmodell kombiniert, und es kann nur ein implizites Objekt herausgezogen werden. Wenn die Option nicht aktiviert ist, werden die einzelnen Elemente entsprechend der DEFMOD-Datei in Mastschüsse und Traversen unter dem Mast aufgeteilt.
Längsschnitt Ab Version 4.8.0	Definiert einen Bereich, in welchen die Aufschlüsse, die entlang einer Konstruktionslinie liegen, in den Längsschnitt aufgenommen und reinprojiziert, aber nicht in der Höhe verändert werden.
	Projektionsabstand (Aufschlüsse)	Angabe des Abstands links und rechts von der Linie in m, der beim Projizieren von Aufschlüssen im Längsschnitt berücksichtigt wird.
	Berechnen Ab Version 4.8.1	Ist diese Option aktiviert, wird der Längsschnitt bei der Auswertung der Konstruktionslinie berücksichtigt.
Punktwolkenprojektion Längsschnitt Ab Version 4.8.0	Definiert, in wie weit eine Punktwolke in den Längsschnitt reinprojiziert wird.
	Punktwolke	Verknüpft eine entsprechende Punktwolke.
	T rechts/T links	Stellt seitliche Abstände von der Konstruktionslinie ein, die zum Auswerten der Punktwolke verwendet werden.
	Z oben/Z unten	Stellt vertikale Abstände von der Konstruktionslinie ein, die zum Auswerten der Punktwolke verwendet werden.
	Maximale Punktdichte	Gibt die maximale Anzahl an Partikeln pro Volumen bei einer verknüpften Punktwolke an.
	Maximale Punktanzahl pro Diskretisierungsabschnitt	Gibt die Beschränkung für Punkte pro Diskretisierungsabschnitt an.

Weitere Informationen:

Erweiterung der projektspezifischen DEFMOD-Datei für Freileitungen
