Einfache Lärmschutzwand erstellen
Mit dem Fachobjekt “Einfache Lärmschutzwand” wird eine Lärmschutzwand entlang einer BIM-Trasse modelliert.
Voraussetzungen
Ein KorFin®-Projekt liegt geöffnet vor.
Eine BIM-Trasse liegt vor.
Vorgehen

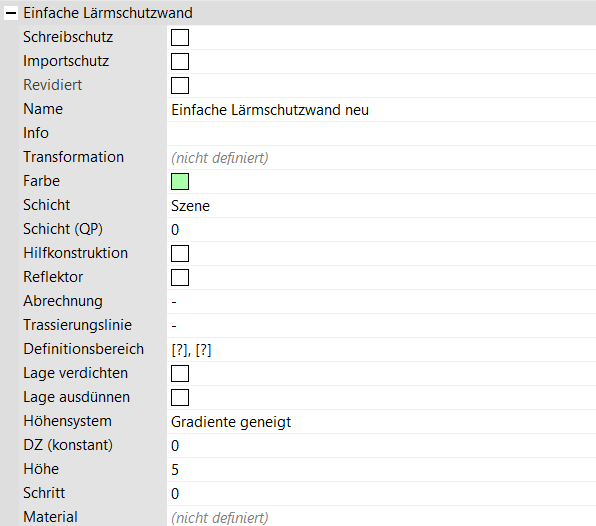

Erstellen Sie über “Infrastruktur > Lärmschutz > Einfache Lärmschutzwand neu...” eine neue Lärmschutzwand, geben Sie dieser einen Namen und bestätigen Sie mit OK.
Weisen Sie die entsprechende Trasse als “Trassierungslinie” zu.
Geben Sie den gewünschten “Definitionsbereich” an, in welchem sich die Lärmschutzwand befinden soll.
Über “T” kann der seitliche Abstand bestimmt werden (beispielsweise über Querprofilpunkte (z.B: TN(99)-1,5 -> Position wäre -1,5 m vom Profilpunkt 99).
Über die Optionen “Lage verdichten/ausdünnen” können Sie weitere Punkte zwischen den Querprofilen erzeugen bzw. entfernen (z.B. bei Verwendung einer Gradiente als Höhe der Lärmschutzwand werden weitere Punkte zwischen den Querprofilen erzeugt. Dadurch kann der Gradientenverlauf sauber approximiert werden).
Stellen Sie ein “Höhensystem” ein (z.B. Höhe der Lärmschutzwand bezüglich Gradiente, Profil, absolute Höhe, …).
Die “Höhe” der Lärmschutzwand kann hier festgelegt werden.
Die “Materialangabe” bestimmt eine Textur bzw. Farbe der neuen Lärmschutzwand (z.B. N L Z CA $008000).
Aktualisieren Sie die Fachobjekte über “Fachobjekte aktualisieren”. Das neue Fachobjekt wird modelliert.
Weitere Informationen:
