Einführung in die Arbeit mit KorFin® (erste Schritte)
Bevor Sie mit einem Projekt starten, müssen Sie eine entsprechende Ordnerstruktur anlegen. Sie benötigen ein Projektverzeichnisfür KorFin®. Erstellen Sie zusätzliche Unterordner für Ihre Fachmodelle (“DGM”, “Umweltflächen”, “Gebäude”, “Vegetation” und “Straßentrassen”, “Bahntrassen”, “Freileitung”).
Wenn tiefe Ordnerstrukturen für ein Projekt verwendet werden sollen, dann muss in der Registry die Verwendung von langen Pfaden (über 255 Zeichen) aktiviert sein/werden. Siehe https://learn.microsoft.com/en-us/windows/win32/fileio/maximum-file-path-limitation?tabs=registry.
Sortieren Sie Ihre Datengrundlagen in die Fachmodelle ein.
Eine Kopie ist nur zur Sicherstellung der Datenkonsistenz notwendig. Wenn Daten aus anderen Ordnern referenziert werden, muss die Verfügbarkeit und Konsistenz stets gewährleistet werden.
Das KorFin®-Projekt wird direkt in das Projektverzeichnis gespeichert und greift auf die Datengrundlagen in den Fachmodellen zurück. Die Datengrundlagen können jederzeit durch aktuellere ersetzt werden.
Wenn das Geländemodell über KorFin® Model erstellt wurde, kopieren Sie alle Daten, die zu diesem Modell gehören, in den dafür vorgesehenen Ordner.
Wenn Sie das Modell in einem anderen Programm erstellen (Vestra), dann starten Sie KorFin® nicht mit dem in KorFin®-Model erstellten Modell, sondern laden die Vestra-Daten direkt in KorFin®.
Der Ordner “_korfin” wird von KorFin® angelegt. Er ist ein Systemordner.
Datengrundlagen um Anlegen von KorFin®-Projekten
DGM
Basisdaten | Erweiterung | Inhalt |
Modellressourcen | RES | Geometrie, Texturierung, Gitter. |
Projekteinstellungen | RSP | Beschreibungsdatei (z.B. Koordinatensystem, Nullpunkt). |
Modell_bim | DB | BIM-Informationen des Geländemodells. |
Modell_bim.inv | stream | Verknüpfung der Datenbank mit der 3D-Geometrie. |
Modell.err | txt | Fehlerdatei von der Modellberechnung. |
Bestandsdaten
Basisdaten | Erweiterung | Inhalt |
Bewuchs | XML | Vegetation. |
Flächen | RES | Flächenressource (z.B.: GIS-Daten). |
Gebäude | RES | Gebäuderessource (z.B.: CityGML-Daten). |
Gebäude_bim | DB | BIM-Datenbank der Gebäuderessource. |
Gebäude_bim.inv | stream | Verknüpfung der BIM-Datenbank mit der Gebäuderessource. |

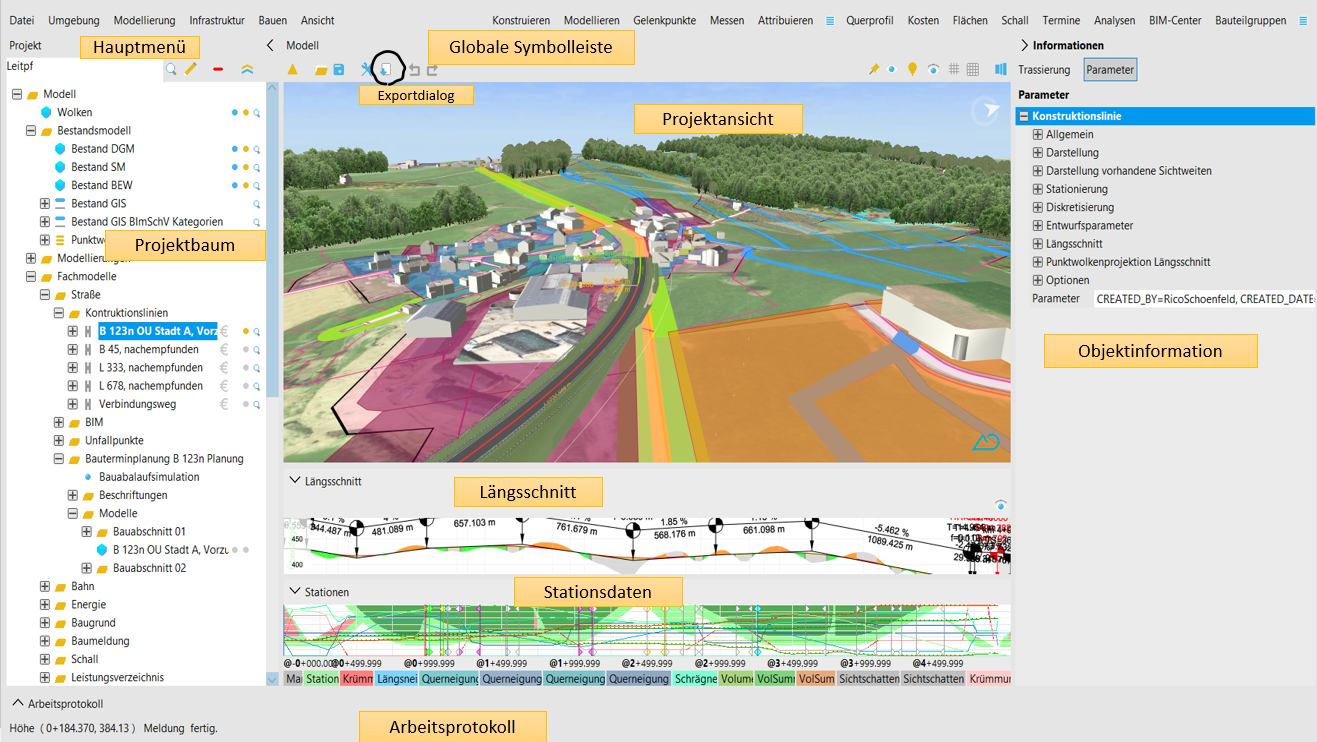

Hauptfenster
Starten Sie KorFin®. KorFin® starten mit einem leeren Projekt oder mit dem Projekt, das Sie zu letzt bearbeitet haben.
Unter “Ansicht” können Sie den Projektraum, den Längsschnitt und die Stationsdaten aktivieren. Als Hauptansicht ist die 3D-Ansicht mit dem Zielkreuz in der Mitte eingestellt. Sie können zwischen der 3D- und der Lageplanansicht über den Lageplanansicht (Draufsicht) umschalten.
Ist zusätzlich das Arbeitsprotokoll aktiviert, wird es im unteren Bereich angezeigt.
Die Anzeige des Zielkreuzes muss im Hauptmenü unter Ansicht aktiviert oder deaktiviert werden.
Links befindet sich der Projektbaum. Im Projektbaum werden alle Objekte und die Ordnerstruktur des laufenden Projekts gespeichert.
Rechts oben im Hauptmenü sind zwei Blattstapel abgebildet. Der erste Blattstapel aktiviert die Auswahl der Modi, der zweite Blattstapel die Module. Die Auswahl erfolgt dann über ein Häkchen im jeweils erscheinenden Menü.
Es ist sinnvoll, mit zwei oder mehreren Bildschirmen zu arbeiten, damit alle aktiven Module gleichzeitig sichtbar sind.
Die Bereiche Projekt, Informationen, Längsschnitt, Stationen und Arbeitsprotokoll können mit einem Pfeil-Button auf- oder zugeklappt werden.
