Einstellungen im Modul Schall

Markieren Sie im Projektbaum die entsprechende Strecke, für welche Sie die Schallberechnung durchführen möchten.

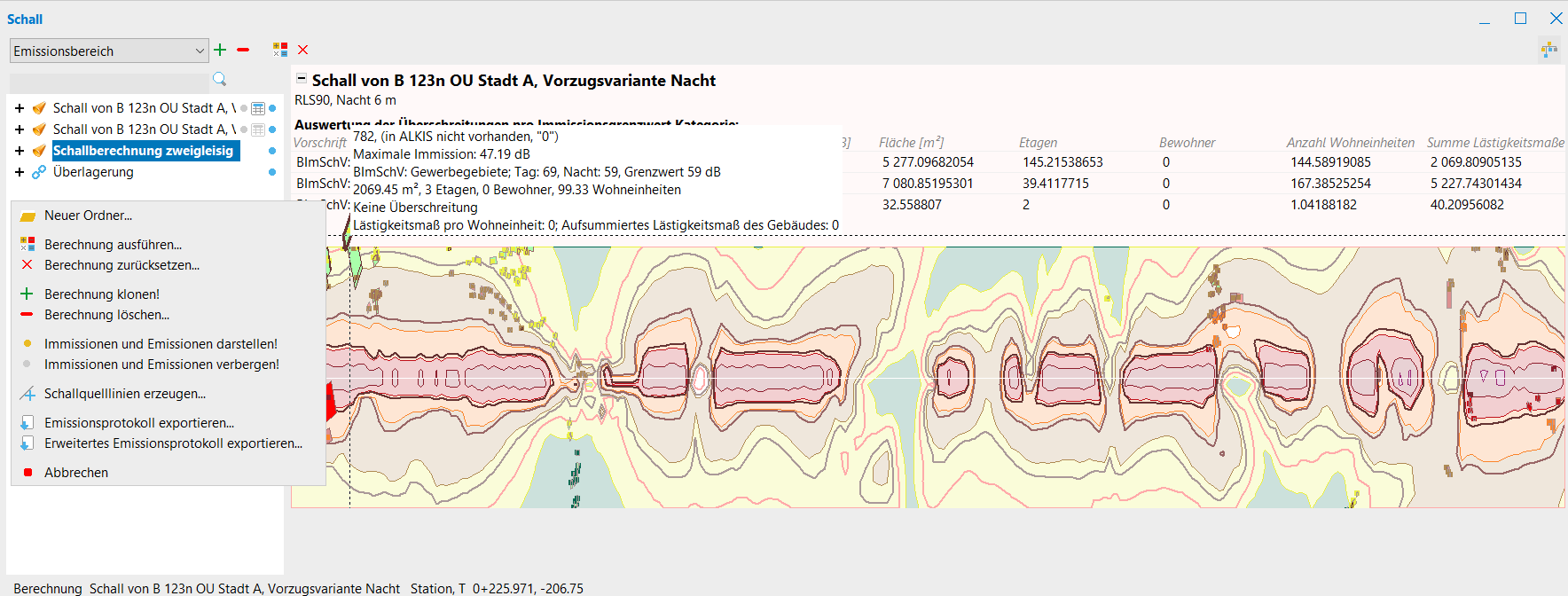

Aktivieren Sie rechts oben das Modul “Schall”. Es öffnet sich ein separates gleichnamiges Dialogfenster zum Einstellen von relevanten Parametern.

Greifen Sie Ihre Strecke (im Projektbaum) mit der Maus und ziehen Sie diese in das Dialogfenster “Schall”. Es entsteht ein neues Fachobjekt “Schallberechnung” für die jeweilige Konstruktionslinie (einstellbar im rechten Eigenschaftsbereich).

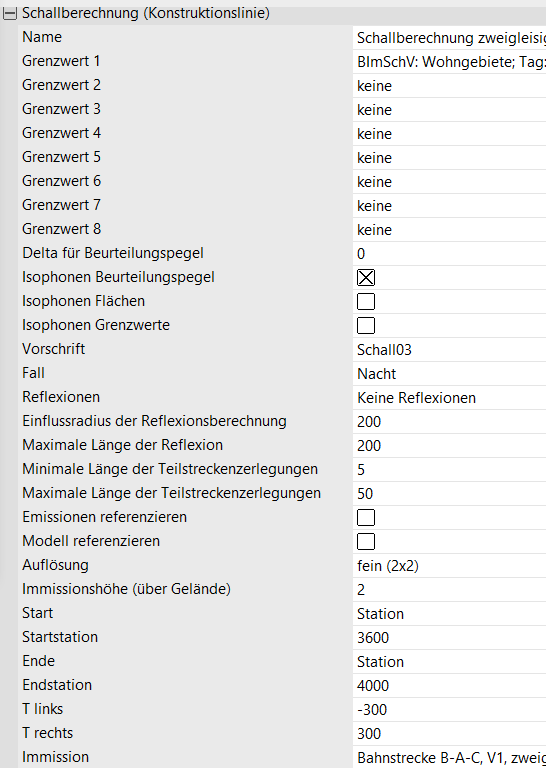

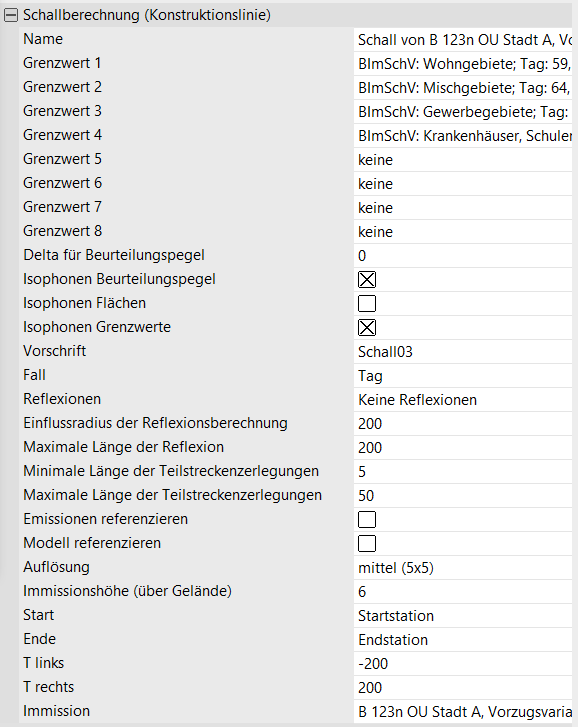

Stellen Sie benötigte Werte ein, achten Sie besonders auf die “Berechnungsvorschrift”, “Tag/Nacht”-Einstellung, die “Immissionshöhe”, aus der berechnet wird, “Stationsgrenzen”, Abstände nach links und/oder rechts der Strecke und die “Berechnungsauflösung”. Diese ist maßgebend für die Dauer der Schallberechnung.

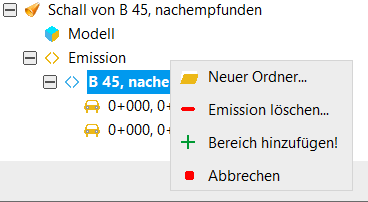

Im linken Teil des Moduls sehen Sie untergeordnet auch die jeweilige Emission. Über das Kontextmenü rufen Sie bitte die Option “Bereich hinzufügen!” auf.

Die Auswahl von Parametern unterscheidet sich je nach der Art Ihrer Trasse (Straße oder Bahn mit entsprechendem Auto- oder Zugsymbol).
Genaue Erläuterung der Parameter entnehmen Sie bitte dem Abschnitt Eigenschaften Schallberechnung.

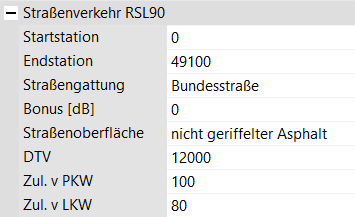

Definieren Sie bei der Auswahl “Straße” die Parameter “Startstation” und “Endstation”.

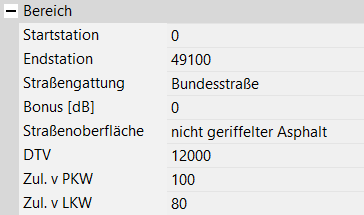

Legen Sie dazu die “Straßengattung”, “Straßenoberfläche” und “DTV (Durchschnittliche tägliche Verkehrsstärke)” fest.

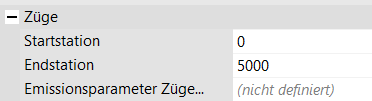

Definieren Sie bei der Auswahl “Bahn” die Parameter “Startstation” und “Endstation”.
Legen sie bei “Emissionen > Emissionsparameter Züge…” die Zugbelegung fest.

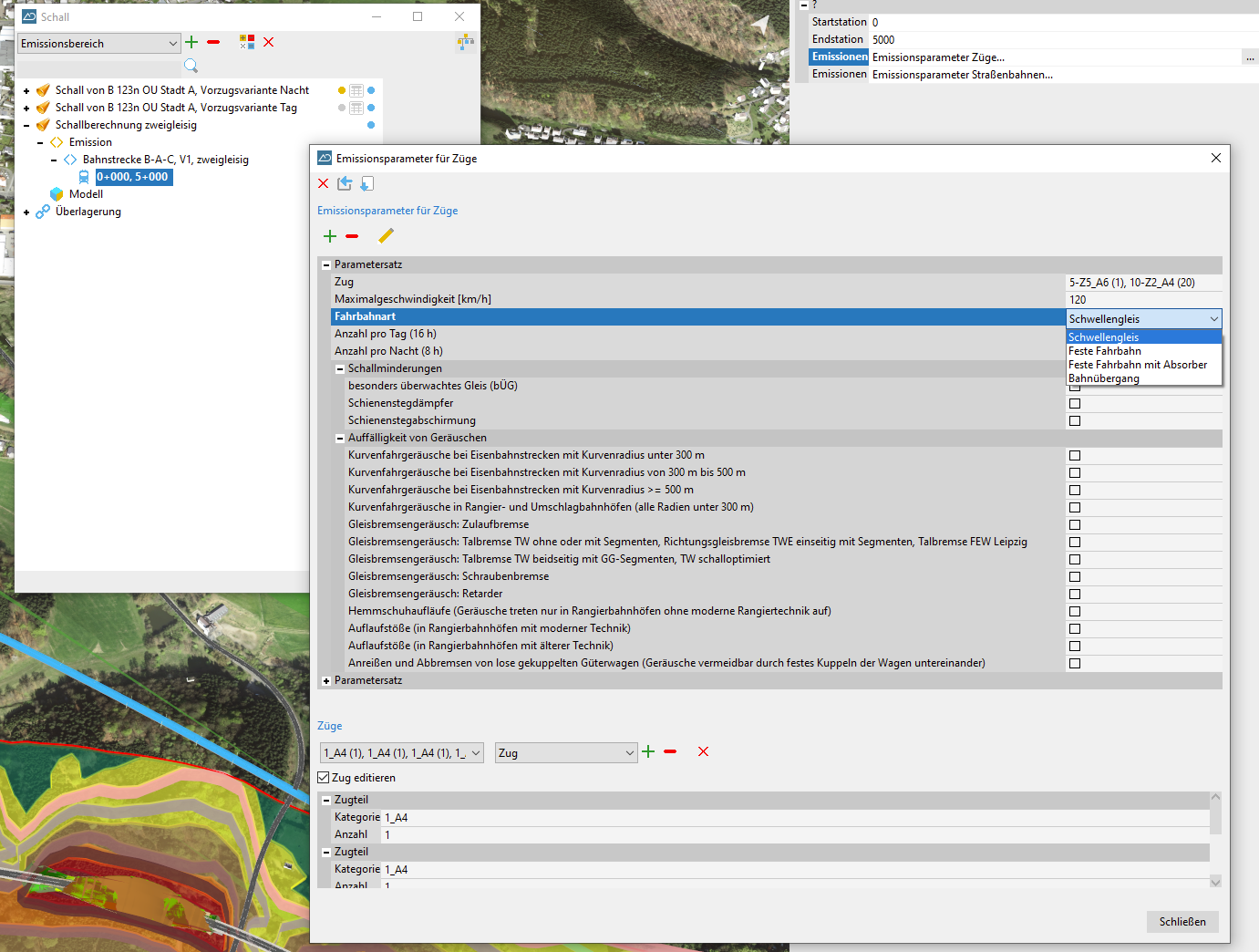

Klicken Sie neben der Zeile “Zugbelegung…” auf den Button …. Es erscheint ein Dialogfenster “Schallemissionen Züge” zum Verwalten der Zugkombinationen für die betreffende Strecke.
Ferner besteht die Möglichkeit, manuell Zugbelegungen zu generieren oder bereits vordefinierte als CSV-Tabellen nach KorFin® zu importieren.
Wenn Sie Ihre Zugkombinationen selbst erstellen, arbeiten Sie zuerst im unteren Fensterbereich.
Anschließend stellen Sie im Bereich “Zugbelegung” die Parameter für “Geschwindigkeit”, “Fahrbahnart”, “Anzahl” der definierten Züge usw. ein und schließen das Fenster.

Parameter	Information
Zug	Auswahl einer Zugzusammenstellung
Maximalgeschwindigkeit [km/h]	Maximalgeschwindigkeit
Fahrbahnart	Auswahl der Fahrbahnart aus vorgegebenen Werten. Nur Einzelauswahl möglich. Auswahl aus: 16.BImSchV, Schall03, Tabelle 7
Anzahl pro Tag (16h)	Anzahl Züge pro Tag
Anzahl pro Nach (8h)	Anzahl Züge pro Nacht
Schallminderungen	Auswahl der Schallminderungen aus vorgegebenen Werten. Mehrfachauswahl möglich. Auswahl aus: 16.BImSchV, Schall03, Tabelle 8
Auffälligkeit von Geräuschen	Auswahl zusätzlicher, auffälliger Geräusche aus vorgegebenen Werten. Mehrfachauswahl möglich. Für jede Auswahl ist zusätzlich anzugeben, ob eine Schallminderungsmaßnahme angewendet wurde. Auswahl aus: 16.BImSchV, Schall03, Tabelle 11

Als Grundlage wird nicht die betriebliche Geschwindigkeit, sondern die zu bestimmten Zeiten gewünschte Geschwindigkeit genommen.

Weitere Informationen:
