Ergebnisdaten nach der Berechnung eines Geländemodells in KorFin® Model
Ist die Berechnung des Geländemodells abgeschlossen, öffnet sich die Fehleranzeige. In dieser sind die größten Abweichungen der Ausgangspunkte zu dem berechneten Geländemodell ersichtlich.
Nach dem Schließen der Fehleranzeige öffnet sich die Ergebnisansicht.

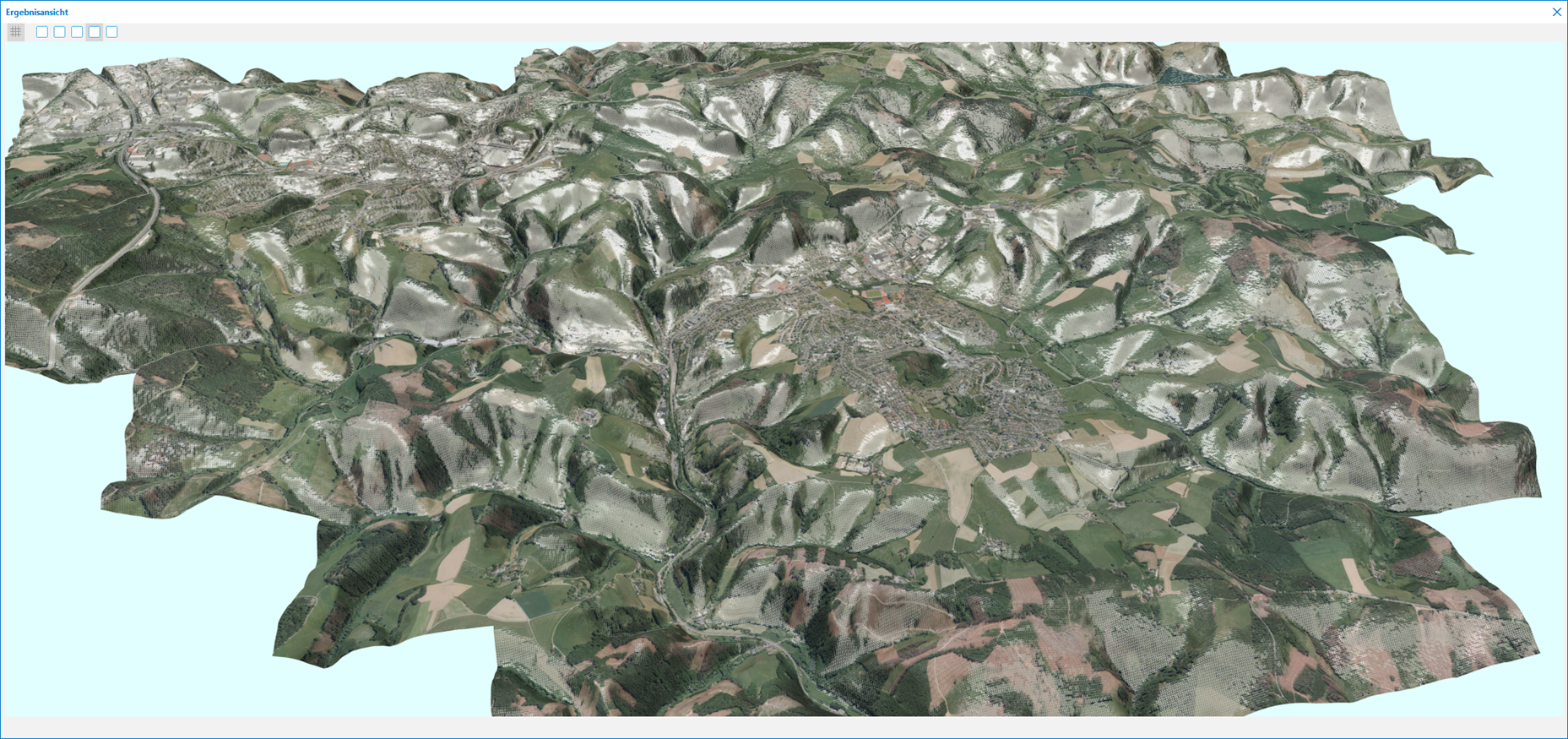

In dieser wird das berechnete Geländemodell angezeigt. Hier können Sie die Kamera mit der Maus bewegen.
Bei gedrückter linker Maustaste drehen Sie die Kamera. Bei gedrückter rechter Maustaste verschieben Sie die Kamera. Mit dem Mausrad können Sie zoomen.
Mit dem “Schließen” der Ergebnisansicht gilt das Geländemodell als fertig berechnet.
Falls Sie die Anzeige des berechneten Modells optimieren möchten, können Sie dies nachträglich in den Arbeitsmappeneinstellungen im Reiter “Einstellungen > DGM-Erstellung” vornehmen.
Das berechnete Geländemodell wird im Projektverzeichnis von KorFin® Model gespeichert.
Als Ergebnis des Generierungsprozesses werden mindestens fünf Dateien erstellt:
die Modellressource(n) (*.res),
eine Datei mit Modellinformationen (*.rsp),
eine Datei mit Berechnungsinformationen (*.err),
eine Datei mit BIM-Informationen (*.db) und
Verknüpfungsdaten zwischen Geometrie und BIM-Informationen (*.db.stream).
Die Datei der Modellinformationen wird im XML-Format erstellt und enthält sämtliche Daten zur Projektbildung im KorFin®, unter anderem:
Inhalt | Beschreibung |
| Name der Ressource(n). |
| Identifizierung der Datenpakete. |
| Position des Projektnullpunkts. |
Die Informationen werden beim Editieren der Modelleinstellungen in die jeweilige Arbeitsmappe von KorFin® automatisch geladen.
Das Digitale Geländemodell wird auch verwendet, um weitere Modellobjekte zu berechnen. So werden beispielsweise Modellobjekte beim Modellieren auf das soeben berechnete Modell abgesetzt. Das Digitale Geländemodell ist somit neben der Projektgrundlage für KorFin® auch Grundlage für die weitere Arbeit in KorFin® Model.
