Erstellung und Export von Tabellen im BIM-Center
Je nach dem Anwendungsfall können im BIM-Center mithilfe von verschiedenen Parametern und Attributen verschiedene Tabellen erstellt und anschließend exportiert werden.
Öffnen Sie das Modul “BIM-Center”.
Erstellen Sie eine Tabelle, indem Sie als neues Objekt “Tabelle” auswählen und anschließend mit dem Plus-Symbol eine Tabelle erstellen. Geben Sie der Tabelle einen Namen.

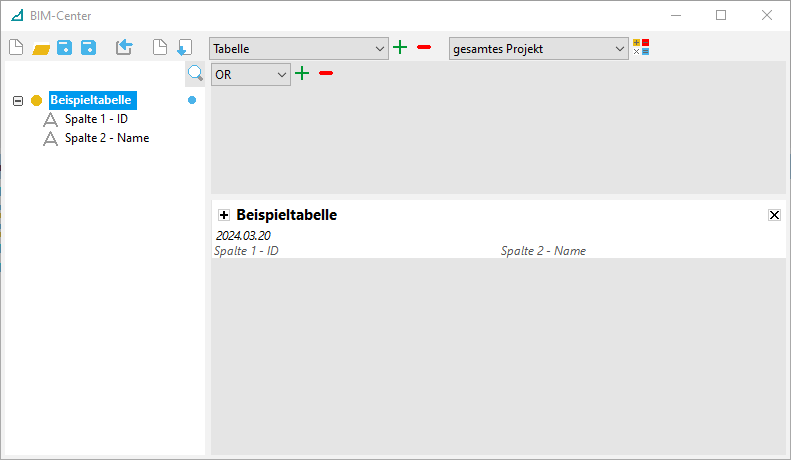

Fügen Sie der Tabelle eine Spalte hinzu, indem Sie die Tabelle auswählen und im Kontextmenü “Neue Tabellenspalte…” auswählen. Geben Sie der Spalte einen Namen.
Wählen Sie die Tabellenspalte aus und bearbeiten Sie die Eigenschaften im rechten Eigenschaftsbereich im Hauptfenster.
Stellen Sie die zu verwendende Eigenschaft ein, welche in der Tabellenspalte für das jeweilige Fachobjekt anschließend angezeigt werden soll. Die verfügbaren Eigenschaften können Attribute oder Eigenschaften zur Laufzeit des Programms sein. Diese finden Sie unter Eigenschaften.
Fügen Sie entsprechend weitere Tabellenspalten wie oben beschrieben hinzu.

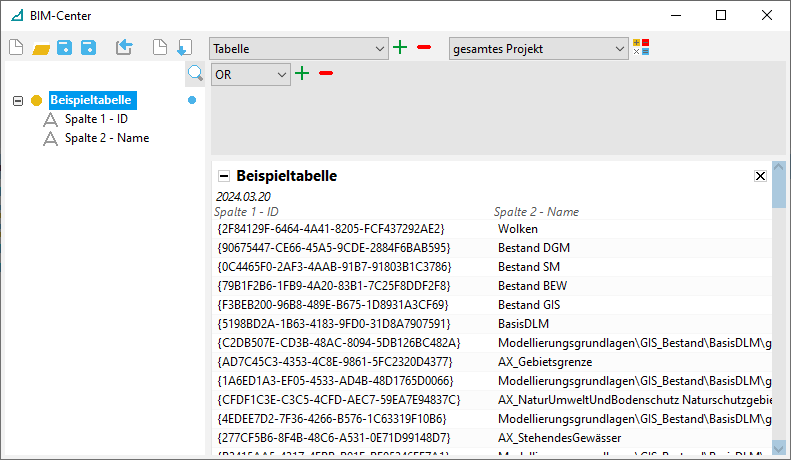

Anschließend wählen Sie Ihre Tabelle aus und klicken Sie im Dialogfenster auf den Button “Skripte ausführen…”. Die Tabelle wird in der Voransicht angezeigt.

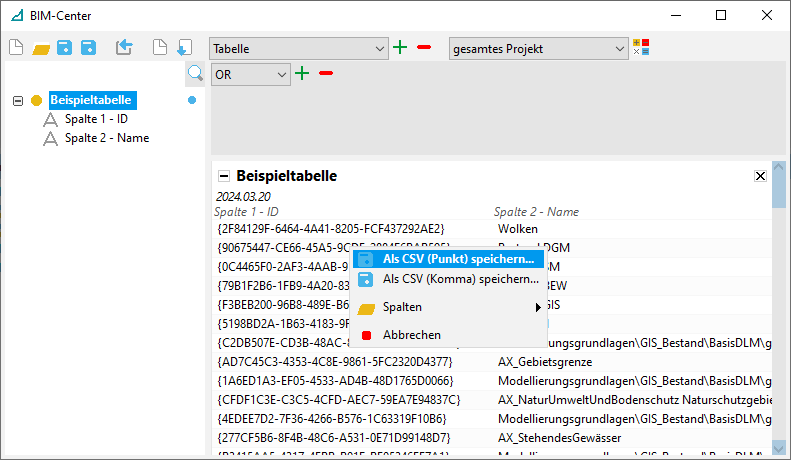

Zum Speichern wählen Sie über einen Rechtsklick auf die angezeigte Tabelle im Kontextmenü die Option “Als CSV speichern…”.
Ab Version 4.8.0:
Das Kopieren von Tabellenspalten in andere Tabellen ist möglich und erfolgt mit der linken Maustaste und der gleichzeitig gedrückten Umschalttaste und Drag & Drop.
 | |
 |  |
 | |
 | |
Einstellungen für Tabellenspalten
Einstellung | Beschreibung |
|---|---|
Name | Definiert den Namen der Tabellenspalte. |
Eigenschaft | Definiert die einzufügende Information des Fachobjekts, welche in der Tabellenspalte anschließend angezeigt wird. Die verfügbaren Eigenschaften können Attribute oder Eigenschaften zur Laufzeit des Programms sein. Diese finden Sie unter Eigenschaften. |
Format | Definiert die Formatierung der Eigenschaft. Die Formatierung muss auf die zugrundeliegenden Daten passen (Ein Text kann nicht als Zahl angezeigt werden). |
Einheit | Definiert die Einheit der Tabellenspalte. |
Breite | Definiert die Breite der Tabellenspalte. Diese wird anschließend in Relation zu den anderen Tabellenspalten gesetzt. |
Filtern | Ist die Option aktiviert, werden die Ergebniszeilen der Tabelle bei gleichem Inhalt auf eine Zeile zusammengefasst. Die Inhalte der anderen Spalten werden miteinander verbunden. |
Summieren | Ist die Option aktiviert, wird in die Tabelle am Ende eine zusätzliche Summenzeile eingefügt, in der die Inhalte der Spalte aufaddiert sind. |
Ergebnisparameter (optional) |
Ab Version 4.8.0 verfügbar. Definiert einen Parameter, um die Spalte in anderen Auswertungen verwenden zu können. |
