Erstellung von Konstruktionslinien und Zuordnung von Eigenschaften
Zum Modellieren einer Trasse erstellen Sie in KorFin® eine Konstruktionslinie und weisen dieser bestimmte Parameter und Eigenschaften zu.
Die Bearbeitung kann in 3D sowie in der Lageplanansicht erfolgen.
Beim Skalieren der Konstruktionslinie wird eine Achse automatisch mit eingerechnet. Eine Achse besteht immer aus einer Geraden, Klothoiden bzw. Übergangsbogen, Kreisbogen, wieder Übergangsbogen und weiteren Verbundkurven mit gleichen Elementen.
Erstellen Sie im Projektbaum einen neuen Ordner, in welchem die neue Konstruktionslinie gespeichert wird.
Klicken Sie über das Hauptmenü “Infrastruktur > Trassierung > Konstruktionslinie neu…”. Im rechten Eigenschaftsbereich erscheint ein Dialog mit verschiedenen Einstellungen.
Stellen Sie im Reiter “Allgemein” die erforderlichen Einstellungen der neuen Konstruktionslinie ein und bestätigen mit “OK”. Die neue Konstruktionslinie wird zusammen mit ihren untergeordneten Elementen im Projektbaum angezeigt.

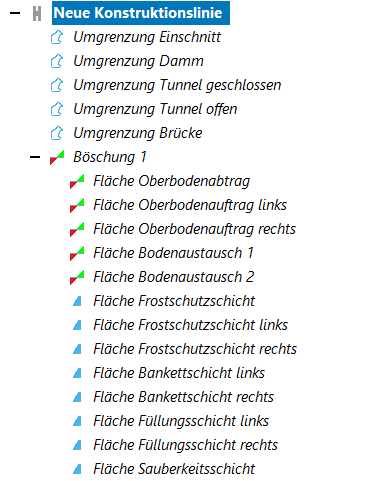

Beim Erstellen von Konstruktionslinien werden je nach deren Typ unterschiedliche implizite Objekte mit erstellt.
Implizite Objekte sind Objekte, die automatisch beim Erstellen eines komplexen Fachobjekts auf der untergeordneten Ebene mit erstellt werden. Viele dieser impliziten Objekte können aus der zugewiesenen Baumstruktur als Kopien herausgezogen werden. Dadurch können sie einzeln angezeigt und ausgewertet werden. Außerdem können diese Objekte auch spezifische Attribute erhalten sowie entsprechend exportiert werden. KorFin® arbeitet daran, möglichst viele davon zeitnah zu erfassen.
Die Auswahl “Linie” kann z.B. für Animationszwecke wie Befliegung verwendet werden.
Bei der Auswahl “Straße” als Linientyp können Sie zwischen den Optionen “klassische Achse mit einer Gradiente” oder “klassische Achse mit zwei Gradienten” (z.B. bei einer Autobahn mit je einer Gradiente für jede Richtung) als Linienart.
Ab Version 4.8.0 können über die Auswahl “Straße” auch Radwege modelliert werden. Dazu muss ein spezifisches Querprofil zusätzlich als Marke eingestellt werden.
Bei der Auswahl “Bahn” als Linientyp steht nur “klassische Achse mit einer Gradiente” zur Verfügung.
Referenzdaten können bei Bedarf auch angegeben werden (z.B. im TRA-/GRA-Format. Über den Import von entsprechenden Dateien können Sie hier nachlesen.
Im Reiter ”Konstruktionslinie” (bis Version 4.7.0) führen Sie z.B. folgende Einstellungen aus:

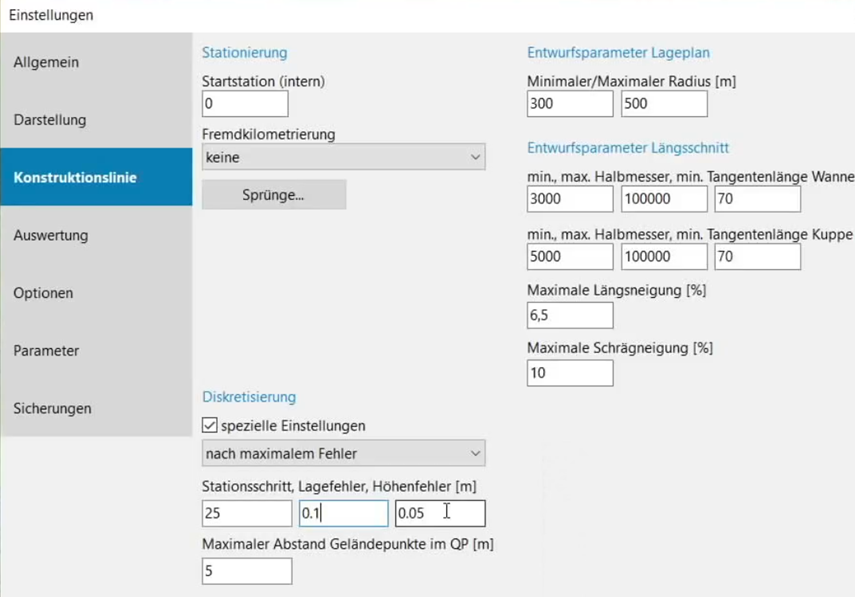

Einstellungen der Konstruktionslinie bis Version 4.7.0
Einstellungen der Konstruktionslinie ab Version 4.7.0

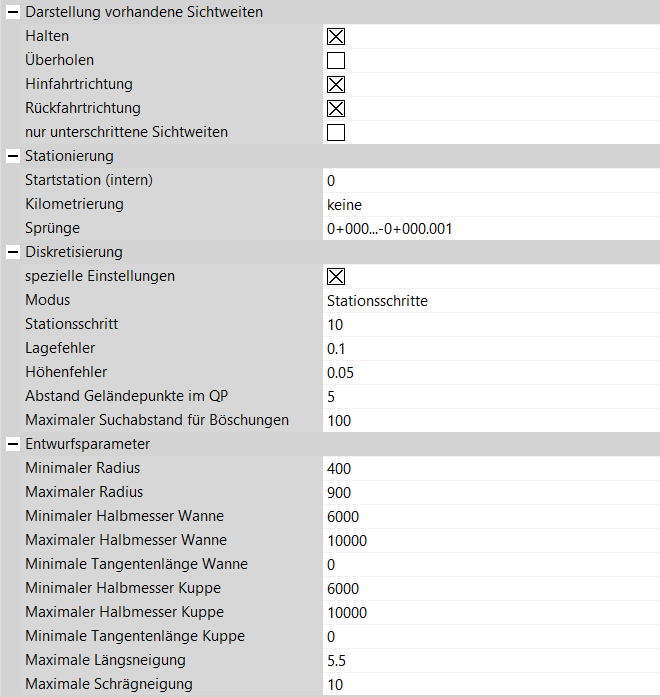

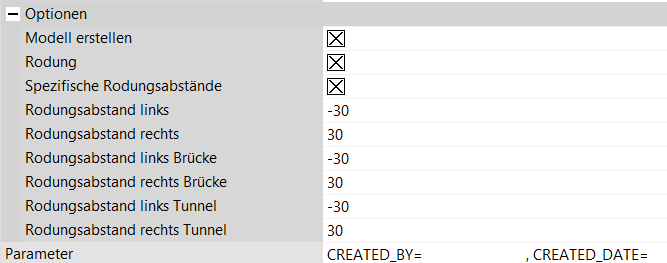

Aktivieren Sie “spezielle Einstellungen” der Diskretisierung, wenn Sie eine feinere Modellierung vornehmen.
Die Unterschiede in der eingestellten Diskretisierung sind auf folgenden Abbildungen erkennbar:

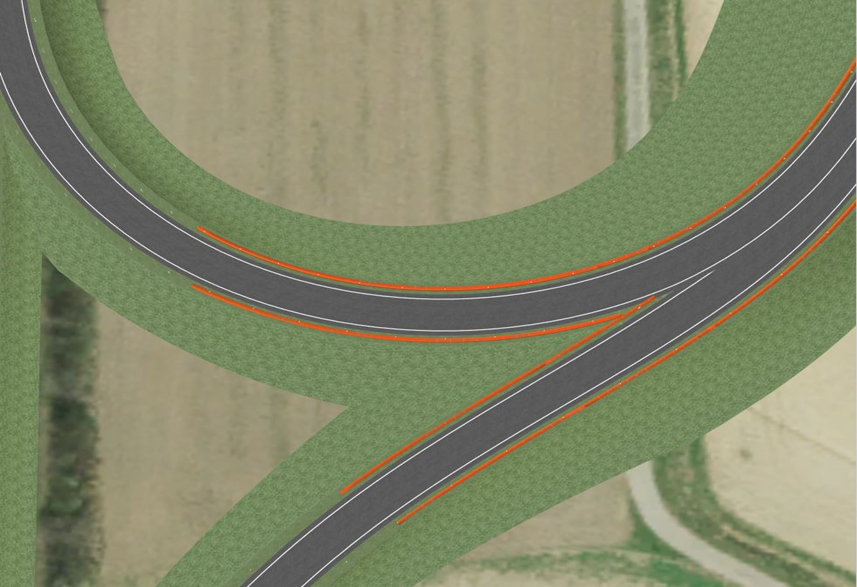

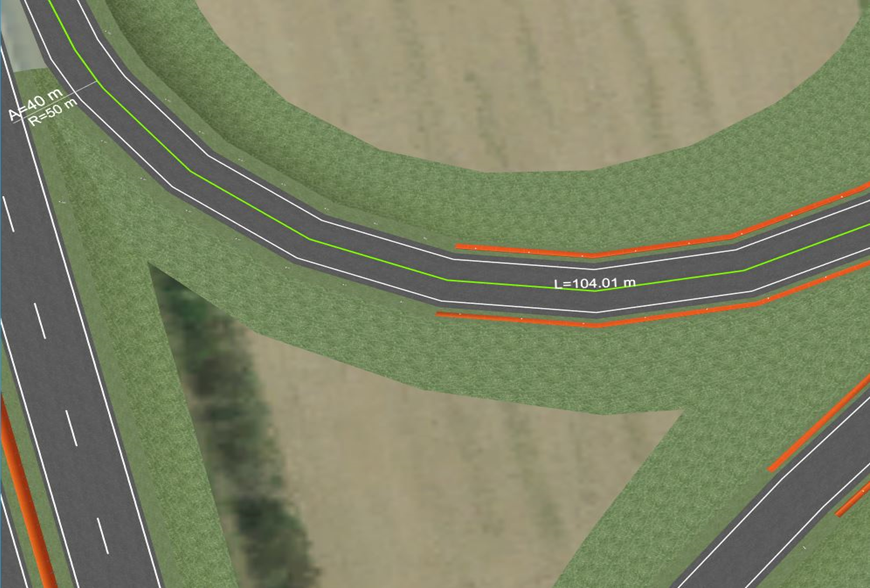

Bestätigen Sie mit “OK”.

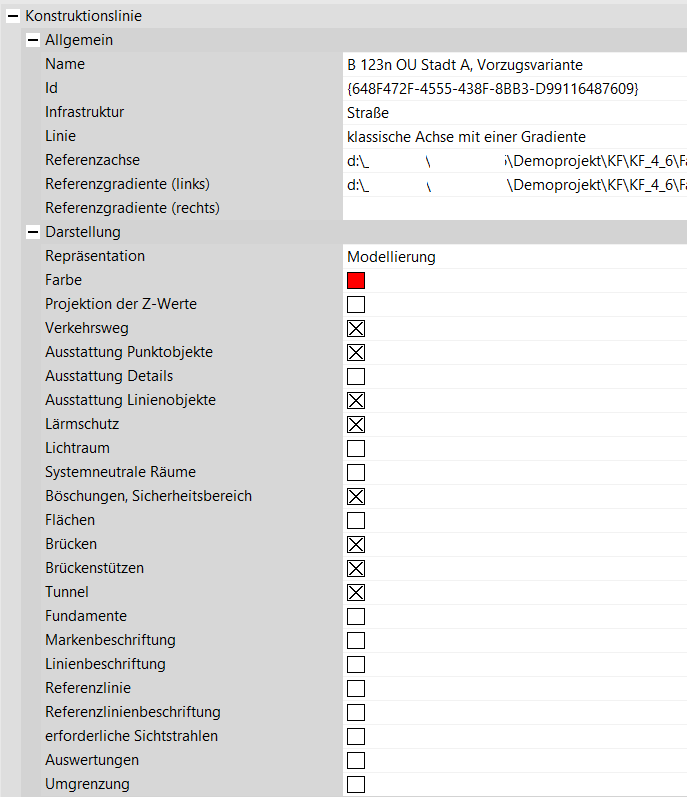

Ab Version 4.7.0 finden Sie die Einstellungen der jeweiligen Konstruktionslinie direkt im rechten Eigenschaftsbereich.
Aktivieren Sie den Modus “Konstruieren”. Die Bearbeitung der erstellten Konstruktionslinie wird aktiviert.
Geben Sie im Eigenschaftsbereich optional einen Start- und Endradius an bzw. passen den Radius des Kreisbogens an (300 bis 500 m).
Als Typ der Übergangsbögen können Sie u.a. “Klothoide (linear)” auswählen.
Aktivieren Sie die Option “Automatische Parameterwahl”.
Verlegen Sie die Straße über die 3D-View und Anfasserpunkte.
Zur einfacheren Bearbeitung kann die “Lageplanansicht (Draufsicht)” über den entsprechenden Button im Hauptfenster rechts aktiviert werden.
Bei Bedarf fügen Sie über die im Konstruktionsmodus verfügbaren Optionen in der Symbolleiste neue Stationspunkte hinzu bzw. entfernen diese.
Beachten Sie bitte, dass die Anzeige der Stationsdaten über “Ansicht > Stationsdaten” aktiviert wird.
Die Stationsdaten liefern Informationen über einzelne Stationen, die über verschiedene Funktionen im Kontextmenü ausgewertet werden können.
Über den Rechtsklick auf das Feld mit Stationsdaten können Sie die Anzeige verschiedener Parameter aktivieren bzw. deaktivieren (z.B. “Krümmung (LP)”).
Anschließend wechseln Sie zum Höhenplan über das Hauptmenü “Ansicht > Längsschnitt”.
Im Ansichtsfenster wird die Achse eingestellt, im Längsschnittfenster - die Gradiente.
Ab Version 4.8.0:
Analog zur Anzeige im Längsschnitt werden an der Gradiente in der 3D-Ansicht jetzt auch externe Stationen angezeigt.
Weitere Workflows:
Arbeit im Bedienmodus Konstruieren
Anzeige und Bearbeitung von Konstruktionslinien im Längsschnittfenster
Zuordnung von bereichsspezifischen Marken und Einstellung von Parametern (Straße, Bahn)
Basiseinstellungen von Querprofilen einer Konstruktionslinie
Ausstanzen von Einschnittsböschungen
