Export von 4D-Modell

Aktivieren Sie den Bedienmodus “Bauauswertung” (ab Version 4.8.0 - “SOLL/IST”). Hiermit werden (nicht) geplante und (nicht) gemeldete Modellobjekte angezeigt.

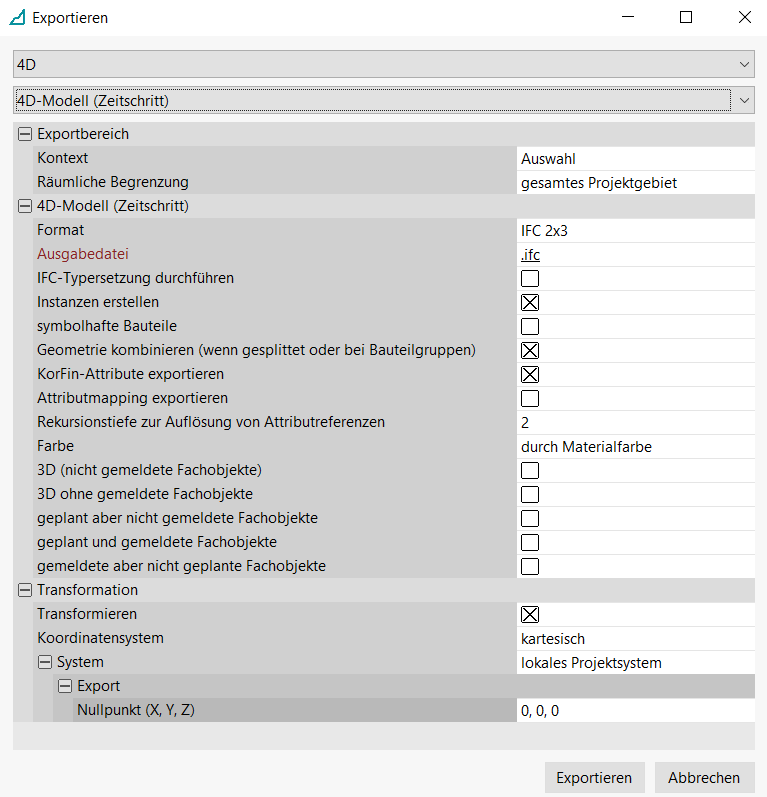

Öffnen Sie das Exportfenster über das Hauptmenü “Datei > Exportieren…” oder den gleichnamigen Button “Exportieren…” in der Symbolleiste oben im Hauptmenü oder STRG+E. Es öffnet sich ein separates Dialogfenster zum Einstellen und Verwalten Ihrer Exporte.
Die Optionen aus dem Bedienmodus “Bauauswertung” (ab Version 4.8.0 - “SOLL/IST”) werden automatisch in den Exportdialog übernommen. Je nach Bedarf können Sie hier einzelne Positionen für die Ausgabe anklicken.

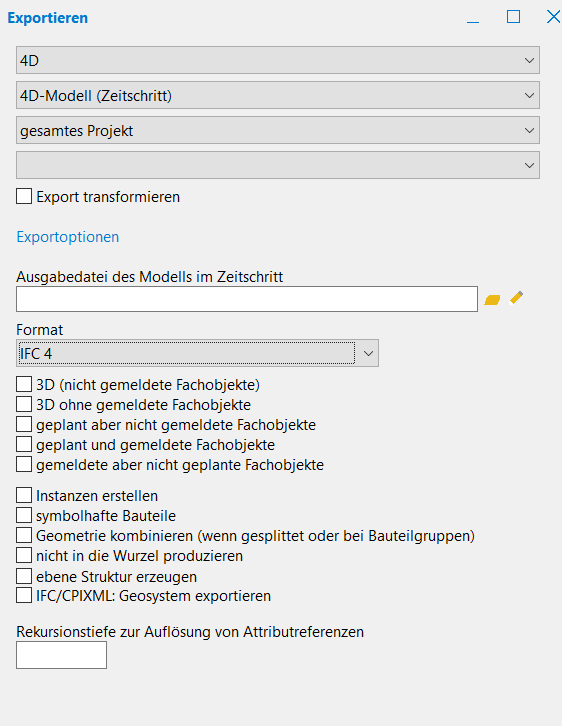

Wählen Sie im Dropdown-Menü die Option “4D > 4D-Modell (Zeitschritt)” aus.

Der Export kann für das gesamte Projekt bzw. für bestimmte vorher definierte Bereiche erfolgen.

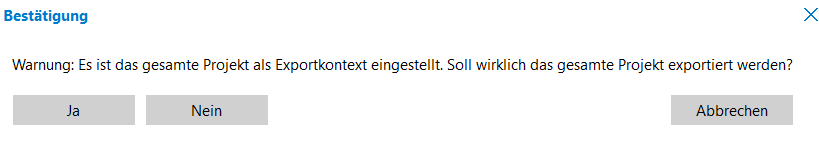

Ab Version 4.7.2 wird eine Warnung eingeblendet, wenn ein komplettes Projekt exportiert werden soll. Diese muss bestätigt werden, damit der Export fortgeführt werden kann.

Wählen Sie das gewünschte “Format” aus.
Vergeben Sie einen Namen für die Ausgabedatei und den Ausgabepfad.
Aktivieren Sie bei Bedarf zusätzliche Optionen in der verfügbaren Auflistung (Details unter 4D-Modell).
Bestätigen Sie mit “Exportieren”.

Ab Version 4.8.0:

Beim IFC-Export von texturbehafteten Materialien aus Ressourcen wird der Stil (Farbe und Transparenz) wie folgt bestimmt:

Für Flächen: Wenn ein Flächenstil gesetzt ist, dann wird dieser genutzt. Wenn kein Flächenstil gesetzt ist, wird der Umgrenzungsstil genutzt, falls gesetzt. Ansonsten wird undurchsichtiges Weiß genutzt.
Für Linien: Wenn ein Linienstil gesetzt ist, dann wird dieser genutzt. Ansonsten wird undurchsichtiges Weiß genutzt.

Weitere Informationen:

4D-Modell
