Export von Lageplanzeichnung

Sie können Ihr Projekt bzw. Teile des Projekts als Lageplanzeichnung im DXF-Format exportieren.

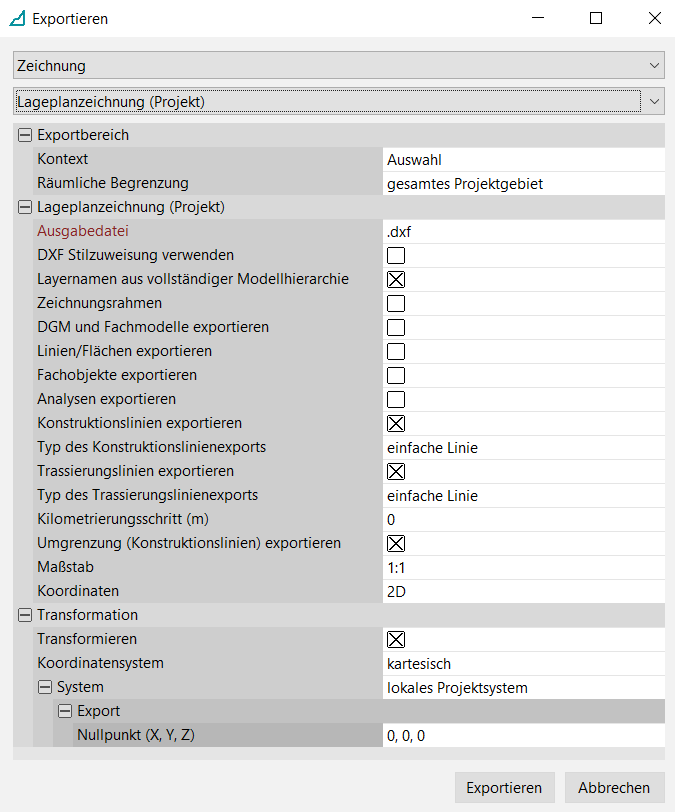

Öffnen Sie das Exportfenster über das Hauptmenü “Datei > Exportieren…” oder den gleichnamigen Button “Exportieren…” in der Symbolleiste oben im Hauptmenü oder STRG+E. Es öffnet sich ein separates Dialogfenster zum Einstellen und Verwalten Ihrer Exporte.
Wählen Sie im Dropdown-Menü die Option “Lageplanzeichnung (Projekt)”.
Aktivieren Sie mithilfe von Häkchen die Anzeigeoptionen, die in der Zeichnung berücksichtigt werden sollen.
Wenn Sie Konstruktionslinien/Trassierungslinien exportieren, legen Sie die Darstellungsart der Linien fest.
Geben Sie anschließend den “Kilometrierungsschritt”, die “Auflösung”, den “Maßstab” und die “Koordinaten” an.

Je nach der eingestellten Auslösung kann der Export einige Zeit in Anspruch nehmen.

Es besteht die Möglichkeit, den DXF-Export in bestimmten benutzerdefinierten Darstellungsstilen durchzuführen. Dazu wählen Sie über das Ordnersymbol neben der Zeile “DXF Stilzuweisung” die entsprechende Datei aus.

Diese Stile werden in BIM-Center angelegt und als Skript im *.bimxml-Format gespeichert. Details unter Stilzuweisungen in KorFin®.

Anderenfalls verwendet KorFin® voreingestellte Stile.
Vergeben Sie zum Schluss einen Namen für die Ausgabedatei und den Ausgabepfad.
Ab Version 4.7.2 kann beim DXF-Lageplanexport eingestellt werden, ob die komplette Modellhierarchie für den Layernamen eines Fachobjekts oder nur der Fachobjektname genutzt werden soll. Dafür gibt es die Option “Layernamen aus vollständiger Modellhierarchie”.

Ebenso ab Version 4.7.2 kann beim Export als DXF eine Transformation angegeben werden (außer bei Querprofilzeichnung und Längsschnittzeichnung).

Bestätigen Sie mit “Exportieren”.

“Lageplanbildunterlage (Ansicht)” bezieht sich auf den Export der Lageplanbildansicht zusammen mit einer vordefinierten Unterlage (Bildrahmen und Kopf), die später in einem externen Programm mit Informationen angereichert werden kann.

Beachten Sie:

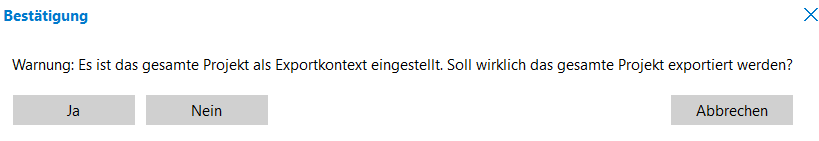

Ab Version 4.7.2 wird eine Warnung eingeblendet, wenn ein komplettes Projekt exportiert werden soll. Diese muss bestätigt werden, damit der Export fortgeführt werden kann.

Weitere Informationen:

Lageplanzeichnung (Projekt)
