Fachmodell anmelden
Fachmodelle sind statische 3D-Modelle, welche als extern liegende Dateien verfügbar sind.
Diese können in KorFin® angemeldet werden.
Voraussetzungen
KorFin®-Projekt ist gestartet.
Vorgehen

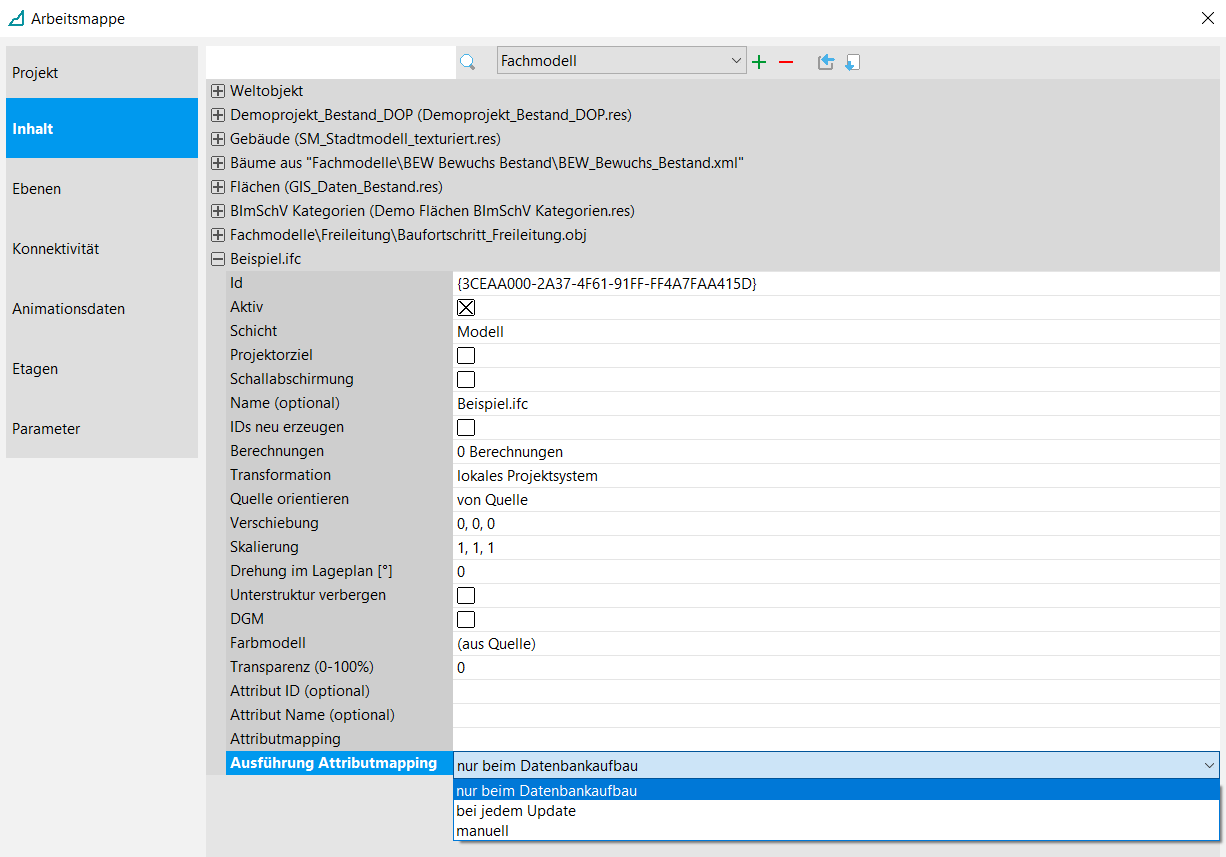

Öffnen Sie im “Datei > Arbeitsmappe bearbeiten”.
Gehen Sie zum Menüfeld “Inhalt”.
Wählen Sie als Objekttyp “Fachmodell” aus.
Klicken Sie auf das Plussymbol, um das Fachmodell hinzuzufügen. Es öffnet sich ein Dialogfenster zur Dateiauswahl.
Wählen Sie die Datei des Fachmodells aus. Mögliche Formate:
Anschließend ist das Fachmodell angemeldet und Sie können weitere Einstellungen vornehmen.
Ab Version 4.8.0 kann KorFin® IFC-Dateien auch dann importieren, wenn diese als ifcZIP angemeldet werden.
Eine ifcZIP-Datei ist eine ZIP-Datei, welche genau eine IFC-Datei enthält.
Ab Version 4.8.0 besteht die Möglichkeit, Attributnamen aus der Importdatei gleich beim Import über die Option “Attribut Name (optional)” zu verwalten:
Hier kann die Anzeige der Namen von Objekten aus der betreffenden IFC-Datei nach dem Import eingestellt werden (z.B. Label\BoxID). In diesem Fall erscheint die BoxId als Name der Objekte und entsprechend als Attribut im rechten Eigenschaftsbereich.
Bei der Umbenennung von importierten Objekten anhand von IFC-Attributen können diese nun als Platzhalter mit $-Zeichen angegeben werden, z. B.: `Status: $MyCustomAttributes\Status$`.
