Fachobjekt
Fachobjekte stellen genau einen spezifischen Fachplanungsgegenstand (innerhalb eines Fachs) dar. Sie enthalten eine Parametrisierung, die die Geometrie im Allgemeinen beschreiben. Darüber hinaus besitzen Fachobjekte intelligente Algorithmen, mit denen sie mit anderen Fachobjekten (ihrer Parametrisierung) interagieren. Fachobjekte werden automatisch durch ihre Parameter sowie spezifisch attribuiert.
Implizite Fachobjekte sind Fachobjekte, die automatisch beim Erstellen einer Konstruktionslinie mit erstellt werden. Sie variieren je nach dem Typ der Konstruktionslinie. Diese Fachobjekte stellen einen vollständig parametrisierten Planungsgegenstand dar - das implizite Fachobjekt verändert sich also in jedem Detail während der Planung der Konstruktionslinie. Viele dieser impliziten Objekte können aus der zugewiesenen Baumstruktur herausgezogen werden. Dadurch können sie stabil ausgewertet, spezifisch attribuiert sowie in einem Stand exportiert werden. Es besteht also die Trennung zwischen der Anwendung dieser Objekte und ihrer tatsächlichen Ausformung (in jedem Detail).
Kontextmenü
Symbol | Kontextmenü | Aktion | |
 | ID in die Zwischenlage kopieren! | Kopiert die ID des ausgewählten Fachobjekts in die Zwischenablage. | |
 | Fachobjekt klonen! | Aktuelles Fachobjekt wird geklont. Das neue Fachobjekt erhält die Bezeichnung “Kopie von …” und wird automatisch ausgewählt. Besonders bei der Erstellung weiterer Fachobjekte gleichen Typs ist das Klonen vorteilhaft, da sich in den Fachobjekten nur begrenzte Änderungen ergeben (beispielsweise T bei der Erzeugung von Lärmschutzwänden an beiden Seiten des Verkehrswegs). | |
| Mit untergeordneten Elementen klonen! Ab Version 4.8.0 | Erstellt eine Kopie des ausgewählten Fachobjekts mit allen untergeordneten Fachobjekten. Die Verbindungen zu alten Objekten werden nicht aktualisiert. | |
 | Darstellen Ab Version 4.8.0 | Objekt wird sichtbar. | |
 | Verbergen Ab Version 4.8.0 | Objekt wird verborgen. | |
 | Aktivieren Ab Version 4.8.0 | Inhalt wird im Modell aktiviert. | |
| Deaktivieren Ab Version 4.8.0 | Inhalt wird im Modell deaktiviert. | |
| Als Nachfolger klonen! | Klont das aktuelle Fachobjekt und setzt das Originalobjekt als Vorgängerversion im neuen Fachobjekt. | |
 | Revision erzeugen! | Erzeugt eine Revision des markierten Fachobjekts. Wird im 3D-Export des BIM-Modells eine Revision exportiert, wird neben der im Projektbaum markierten Revision automatisch das revisionierte (Original-)Fachobjekt mit exportiert. | |

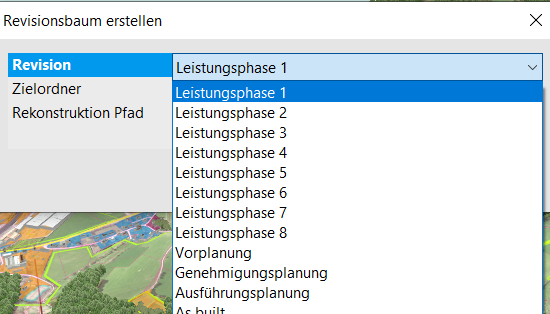

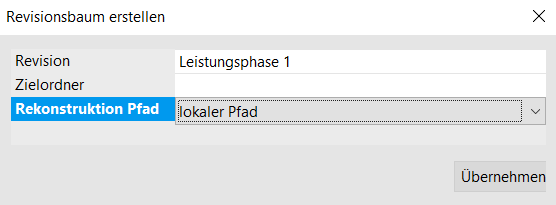

 | Revisionsbaum erstellen… | Öffnet ein separates Fenster zum Einstellen von Revisionsparametern. Diese Option erscheint bei Ordner-Objekten und Objekten mit untergeordneten Objekten.  | |
 | Status setzen | Öffnet folgende Optionen: | |
Schreibschutz setzen! | Setzt den Schreibschutz. | ||
Schreibschutz lösen! | Hebt den Schreibschutz auf. | ||
Importschutz setzen! | Setzt den Importschutz. | ||
Importschutz lösen! | Hebt den Importschutz auf. | ||
 | Objekt löschen… | Löscht das ausgewählte Fachobjekt. | |
 | Attribute erzeugen! | Erzeugt die definierten system-eigenen BIM-Attribute des ausgewählten Objekts und zeigt diese im Reiter “BIM” im rechten Eigenschaftsbereich an. Diese Attribute werden in einer separaten Datenbank gespeichert. Diese Attribute sind relevant für die Nutzung des BIM-Centers. | |
 | Attribute leeren… | Löscht die definierten Attribute des ausgewählten Objekts. Diese Attribute sind im Reiter “BIM” nicht mehr sichtbar und erscheinen nicht mehr in der Datenbank. | |
 | Fachobjekt aktualisieren! | Aktualisiert das Fachobjekt. Bei Änderungen der Eigenschaften eines Fachobjekts wird es notwendig, dieses zu aktualisieren, um die Änderungen anwenden zu können. | |
Symbole
Symbol | Aktion |
|---|---|
| Schaltet die Darstellung um. Das aktuell gewählte Fachobjekt wird verborgen, wenn es momentan sichtbar ist; andernfalls wird es dargestellt. |
 | Springt zum Fachobjekt in der Projektansicht. |
Weitere Informationen:
Fachobjekt als Grundelement in KorFin®
