Fachobjekte im Bereich Definition

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

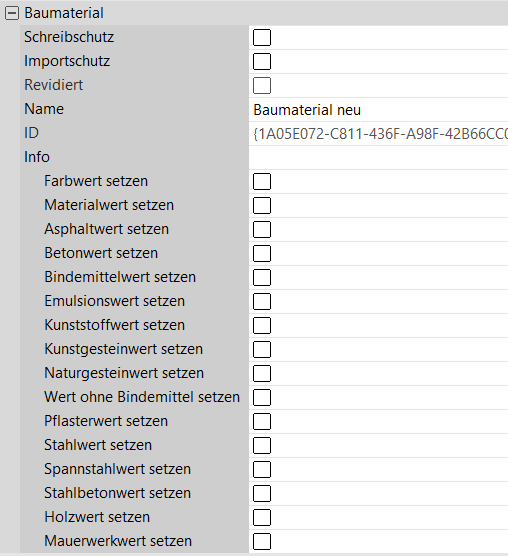

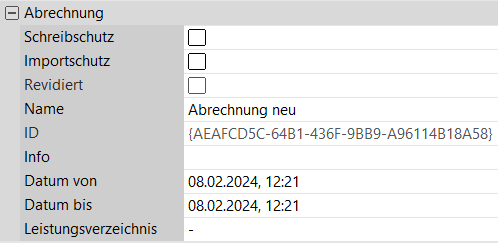

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Die Option “Schreibschutz” können Sie aktivieren, wenn Sie keine Änderungen erlauben möchten. Diese Option kann nur über das Kontextmenü (rechte Maustaste) auf dem Fachobjekt im Projektbaum über "Status setzen > Schreibschutz lösen!” zurückgesetzt werden.
Importschutz	Die Option “Importschutz” können Sie aktivieren, wenn Sie beim Import von Fachobjekten bestimmte Stände nicht überschreiben möchten.
nicht exportieren	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Lage	Gibt die Lage an.
Automatische Projektion	Bei Aktivierung findet automatische Projektion auf das Gelände statt.

Material (Farbe)

Wählt die Farbe des Materials bzw. der dargestellten Form aus.

Fachobjekt	Beschreibung der Eigenschaften

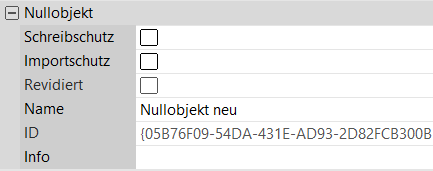

Nullobjekt	Ein Nullobjekt ist ein Ordnerobjekt mit Möglichkeit, mit Eigenschaften eines Fachobjekts angereichert zu werden. Mit seiner Hilfe können Sie eine Baumstruktur aufbauen, erhalten aber im Eigenschaftsbereich gleich Parameter eines Fachobjekts mit ID usw.
Nullobjekt	Siehe oben “Basis-Eigenschaften”.

Fachobjekt	Beschreibung der Eigenschaften

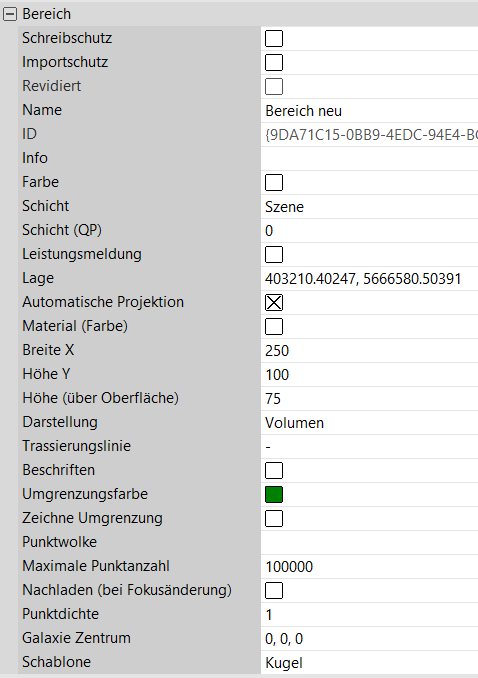

Bereich	Ein Bereich definiert einen Projektausschnitt und kann anschließend bei bestimmten Exporten als Einschränkung verwendet werden (zum Beispiel im Modellexport). Ein Bereich kann im Ansichtsfenster in Form eines Rechtecks, Volumens oder als Ecken dargestellt werden.
	Siehe oben “Basis-Eigenschaften”.
	Breite X	Gibt die Breite in X-Richtung an.
	Höhe Y	Gibt die Höhe in Y-Richtung an.
	Höhe (über Oberfläche)	Gibt die Höhe über der Oberfläche an.
	Darstellung	Zeigt das Element in einer der verfügbaren Darstellungsarten (“Volumen”, “Rechteck”, “Ecken”) an.
	Trassierungslinie	Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
	Beschriften	Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.
	Umgrenzungsfarbe	Stellt die Farbe der möglichen Umgrenzung ein. Relevant nur beim Aktivieren des nächsten Parameters.
	Zeichne Umgrenzung	Beim Aktivieren wird eine Umgrenzung gezeichnet.

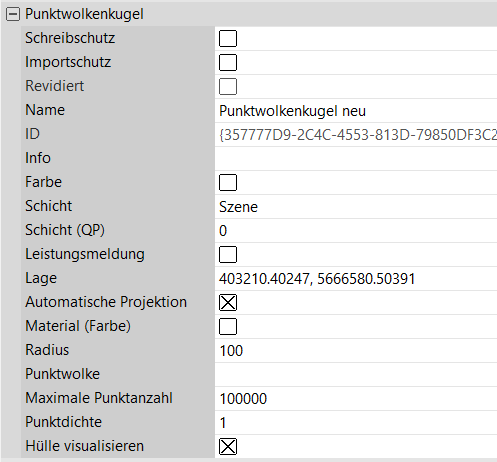

	Punktwolke	Ist das Element für eine Punktwolke vorgesehen, kann sie hier verknüpft werden.
	Maximale Punktanzahl	Gibt die Beschränkung für Punkte an.
	Nachladen (bei Fokusänderung)	Falls aktiviert, werden bei Fokusänderung weitere Punkte nachgeladen.
	Punktdichte	Gibt die Anzahl an Partikeln pro Volumen bei einer verknüpften Punktwolke an.
	Galaxie Zentrum
	Schablone	Wählt eine Schablone für die Ansichtsdarstellung in Form von “Kugel”, “Spat” oder “Querprofil” aus.

Fachobjekt	Beschreibung der Eigenschaften

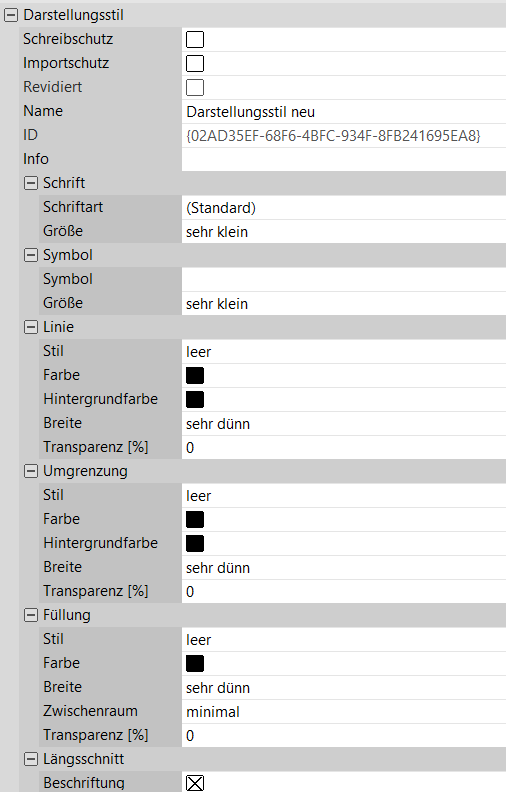

Darstellungsstil	In KorFin® besteht die Möglichkeit, für alle im Projekt vorkommenden Fachobjekte Stile nach Richtlinien zu definieren und gegebenenfalls anzupassen. Stile geben das Erscheinungsbild vor, welches für die spätere Ausgabe des Projekts (z.B. des Lageplans) relevant ist. Details siehe unter Stilzuweisungen in KorFin®.
	Siehe oben “Basis-Eigenschaften”.
	Schrift	Mögliche Einstellungen der Schriftart und Größe.
	Symbol	Mögliche Einstellungen der Symbolbilder und deren Größe.
	Linie	Mögliche Einstellungen für Linien: Stil, Farbe, Hintergrundfarbe, Breite, Transparenz.
	Umgrenzung	Mögliche Einstellungen für Umgrenzungen: Stil, Farbe, Hintergrundfarbe, Breite, Transparenz.
	Füllung	Mögliche Einstellungen für Füllungen: Stil, Farbe, Breite, Zwischenraum, Transparenz.
	Längsschnitt	Möglichkeit, Beschriftungen im Längsschnitt zu aktivieren.

Fachobjekt	Beschreibung der Eigenschaften

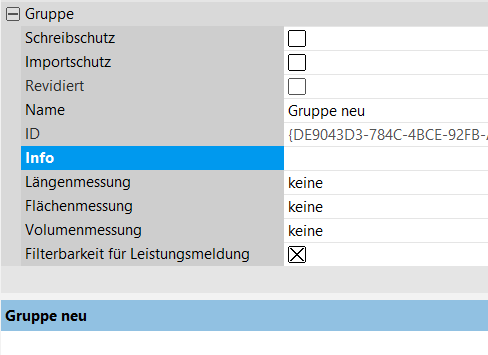

Gruppe	Fachobjekt “Gruppe” fasst einzelne Elemente zu einer Gruppeneinheit (über den rechten Eigenschaftsbereich) zusammen. Diese werden in die Sammelbox aus dem Projektbaum gezogen. Die Anzeige der in der Gruppe gesammelten Inhalte kann über das Kontextmenü verwaltet werden: Ab Version 4.8.1 können auch Gruppen von gesammelten IFC-Objekten oder Trassierungslinien in der Sichtbarkeit umgeschaltet werden.
	Siehe oben “Basis-Eigenschaften”.
	Längenmessung	Falls eine oder mehrere verfügbaren Messungen geplant ist, kann hier zwischen “keine”, “Summe”, “Minimum”, “Maximum”, “Durchschnitt” ausgewählt werden.
	Flächenmessung
	Volumenmessung
	Filterbarkeit für Leistungsmeldungen	Stellt ein, ob die betreffende Gruppe mit allen Unterelementen in der Leistungsmeldungsapp gefiltert werden kann. Wenn diese nicht gefiltert werden kann, wird diese Gruppe in der App nicht in der Auswahl als Filter angezeigt.

Fachobjekt	Beschreibung der Eigenschaften

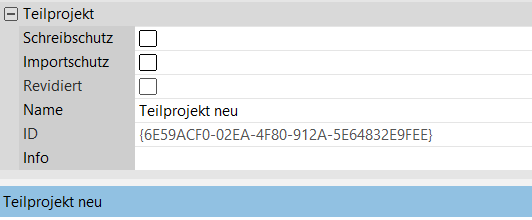

Teilprojekt	Fachobjekt “Teilprojekt” fasst einzelne Gruppen oder Projektbereiche zu einer übergeordneten Gruppeneinheit (über den rechten Eigenschaftsbereich) zusammen. Diese werden mit der gleichzeitig gedrückten ALT-Taste im Projektbaum markiert und in den rechten Eigenschaftsbereich geschoben.
Teilprojekt	Siehe oben “Basis-Eigenschaften”.
