Fachobjekte im Bereich Fläche
Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.
Die Fachobjekte dieses Fachbereichs umfassen:
|
|---|
Fachobjekt | Beschreibung der Eigenschaften | |
|---|---|---|

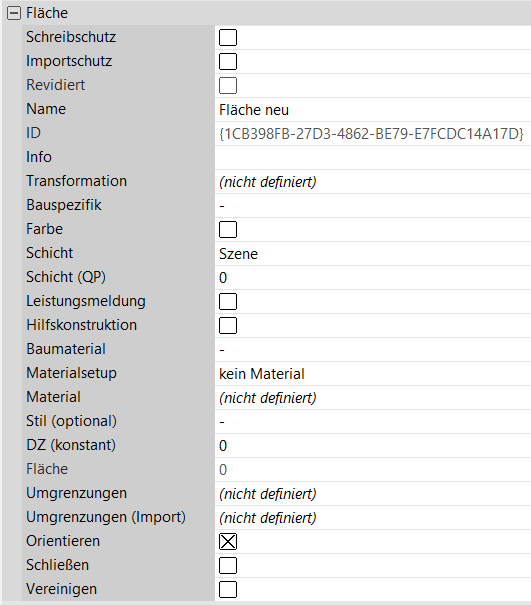

Fläche | Mit einer Fläche wird durch Definition einer Umgrenzung eine 3D-Fläche im Modell modelliert. Eine Umgrenzung kann z. B. in den Formaten TXT, SHP, POL und DXF vorliegen. | |
Siehe oben “Basis-Eigenschaften”. | ||
Fläche | Gibt den numerischen Flächeninhalt der Fläche an. | |
Umgrenzungen | Gibt die Umgrenzungen und Lage der Flächen an. Über ... öffnet sich der Skripteditor. Dieser ermöglicht die Auswahl einer Datei. | |
Umgrenzungen (Import) | Umgrenzungen (Import) | |
Orientieren | Bei Aktivierung wird die Umgrenzung der Fläche in die mathematisch positive Richtung (gegen den Uhrzeigersinn) orientiert. | |
Schließen | Bei Aktivierung wird die Umgrenzung geschlossen. | |
Vereinigen | ||
Fachobjekt | Beschreibung der Eigenschaften | |
|---|---|---|

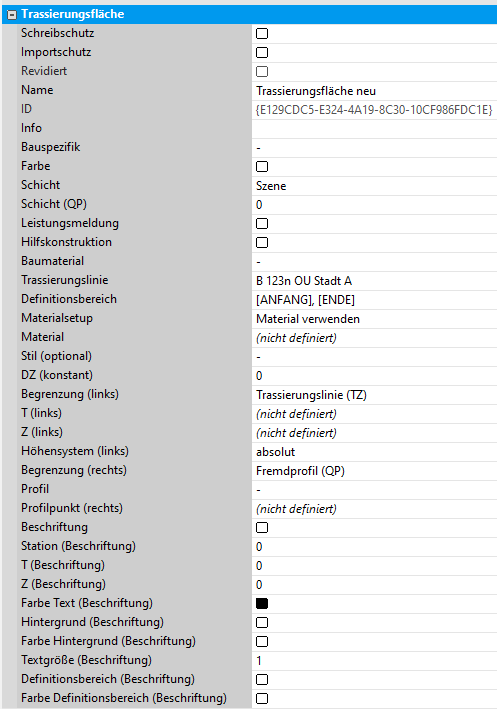

Fläche an TrassierungslinieAb Version 4.7.2 - Trassierungsfläche  | Mit einer Fläche an Trassierungslinie wird entlang einer Trassierungslinie eine 3D-Fläche modelliert. Die Umgrenzung dieser Fläche erfolgt über die Definition von Abständen und Höhen für die linke und rechte Seite bezüglich der Trassierungslinie. | |
Siehe oben “Basis-Eigenschaften”. | ||
Begrenzung (links)/Begrenzung (rechts) | Gibt die rechte/linke Begrenzung an. Mögliche Auswahl “Trassierungslinie (TZ)” oder “Fremdprofil (QP)”. | |
T (links)/T (rechts) | Verschiebt den linken Punkt entlang der horizontalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben. Gibt den horizontalen Abstand [m] des rechten Punkts von einem definierten Profilpunkt oder der Achse an. Die Definition erfolgt über die folgende Form: TN (Profilpunkt Nr. oder Profilpunktbezeichnung) +/- horizontaler Abstand. Ein Abstand links des Profilpunkts wird negativ und ein Abstand rechts positiv angegeben. | |
Z (links)/Z (rechts) | Verschiebt den linken Punkt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben. Gibt den vertikalen Abstand [m] des rechten Punkts von einem definierten Profilpunkt oder der Achse an. Die Definition erfolgt über die folgende Form: TN (Profilpunkt Nr. oder Profilpunktbezeichnung) +/- horizontaler Abstand. Ein Abstand links des Profilpunkts wird negativ und ein Abstand rechts positiv angegeben. | |
Höhensystem (links)/Höhensystem (rechts) | ||
Profil | Bei Auswahl eines “Fremdprofils (QP)” als “Begrenzung links”/”Begrenzung rechts” erscheint hier eine Liste zum genauen Definieren eines Querprofils. | |
Profilpunkt (rechts) | ||
Beschriftung | Bei Aktivierung wird die Beschriftung angezeigt. | |
Station (Beschriftung) | Gibt die Station der Beschriftung an. | |
T (Beschriftung) | Gibt den T-Wert der Beschriftung an. | |
Z (Beschriftung) | Gibt den Z-Wert der Beschriftung an. | |
Farbe Text (Beschriftung) | Gibt die Textfarbe der Beschriftung an. | |
Hintergrund (Beschriftung) | Falls aktiviert, wird bei der Beschriftung ein Hintergrund gesetzt | |
Farbe Hintergrund (Beschriftung) | Gibt die Hintergrundfarbe der Beschriftung an. | |
Textgröße (Beschriftung) | Gibt die Textgröße der Beschriftung an. | |
Definitionsbereich (Beschriftung) | Falls aktiviert, wird der Definitionsbereich beschriftet und die Beschriftung angezeigt. | |
Farbe Definitionsbereich (Beschriftung) | Wählt die Farbe für die Beschriftung des Definitionsbereichs aus. | |
Fachobjekt | Beschreibung der Eigenschaften | |
|---|---|---|

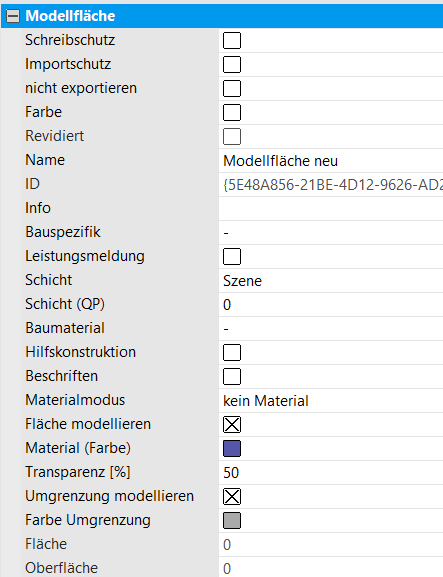

Modellfläche | Mit einer Modellfläche wird eine 3D-Fläche im Modell modelliert, welche aus Dreiecken besteht. Die Konstruktionspunkte einer Modellfläche können parametrisiert oder händisch direkt im Modell verschoben werden. Durch das Hinzufügen weiterer Konstruktionspunkte können der Modellfläche weitere Dreiecke hinzugefügt werden. Eine Modellfläche kann außerdem über den Modus “Modellieren” erzeugt werden. | |
Siehe oben “Basis-Eigenschaften”. | ||
Fläche modellieren | Bei Aktivierung wird die Fläche modelliert. | |
Transparenz (%) | Gibt die Transparenz an. | |
Umgrenzung modellieren | Bei Aktivierung wird die Umgrenzung modelliert. | |
Farbe Umgrenzung | Legt die Farbe der Umgrenzung fest. Die Auswahl erfolgt über eine Farbpalette. Die Farben können zusätzlich über die RGB-Darstellung definiert werden. | |
Fläche | Gibt den numerischen Flächeninhalt der Fläche nach dem Aktualisieren des Fachobjekts an. | |
Fachobjekt | Beschreibung der Eigenschaften | |
|---|---|---|

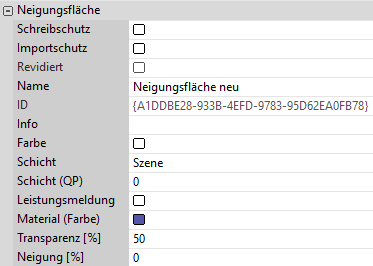

Neigungsfläche | Mit einer Neigungsfläche wird eine Fläche mit gleichbleibender Neigung definiert. Dies kann zur Analyse der betroffenen Fläche für eine Talsperre oder für mögliche Korridore bei Maximalneigungen sein. Durch das Hinzufügen weiterer Konstruktionspunkte kann ein Fachobjekt mit mehreren geneigten Flächen modelliert werden. Eine Neigungsfläche kann außerdem über den Modus “Modellieren” erzeugt werden.
| |
Siehe oben “Basis-Eigenschaften”. | ||
Transparenz (%) | Gibt die Transparenz an. | |
Neigung (%) | Gibt die Neigung an. | |
Fachobjekt | Beschreibung der Eigenschaften | |
|---|---|---|

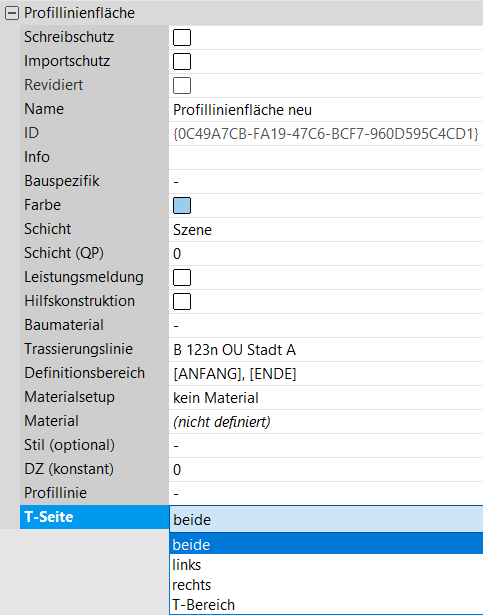

ProfillinienflächeAb Version 4.8.0  | Fachobjekt zum Bilden und Darstellen einer Fläche aus einer Profillinie. | |
Siehe oben “Basis-Eigenschaften”. | ||
Profillinie | Wählt die betreffende Profillinie aus, falls vorhanden. | |
T-Seite | Auswahl zwischen “beide”, “links”, “rechts”, “T-Bereich”. | |
Weitere Informationen:
Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.
Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
