Fachobjekte im Bereich Lärmschutz

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Schützt das Fachobjekt vor Veränderungen.
Importschutz	Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Transformation	Definiert gegebenenfalls die Transformation. Über ... öffnet sich die Transformationseinstellung.
Bauspezifik	Definiert die verwendete Bauspezifik.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Hilfskonstruktion	Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial	Definiert, welches Baumaterial für das Objekt verwendet wird.

Fachobjekt

Beschreibung der Eigenschaften

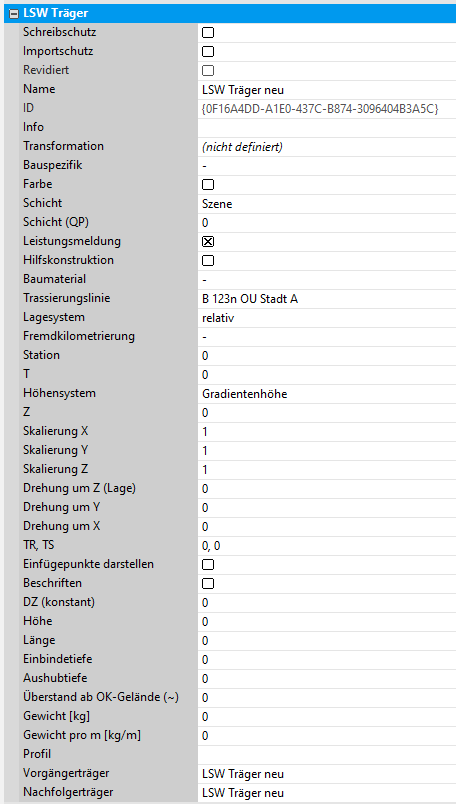

LSW Träger

Fachobjekt “Träger” einer elementweisen Lärmschutzwand. Über die Einstellung der Parameter im rechten Eigenschaftsbereich können Sie projektspezifische Träger modellieren.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Lagesystem	bei Punktobjekten	bei Linienobjekten	Achse 1	Achse 2
Absolut	Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet. Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.	Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden. Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt. Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.	X	Y
Absolut (nach Norden)	Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	X	Y
Geographisch	Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	L	B
Relativ Es muss eine Trassierungslinie vernetzt sein.	Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben. Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt. Die Angabe einer externen Station erfolgt mit “@“.	Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben. Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station. Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.	T	U
Relativ (nach Norden)	Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	T	U
Relativ zu Linienobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben. Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	R	S
Relativ zu Punktobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein.	Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben. Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.	Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt	Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.	Für Linienobjekte nicht verfügbar.

Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.

Höhensystem	bei Punktobjekten	bei Linienobjekten	Achse 3
Absolut	Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben. Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.	Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben. Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.	Z Z ist immer (0, 0, 1).
Achshöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.	Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.	Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil Es muss eine Trassierungslinie vernetzt sein.	Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.	Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene	Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion	Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert. Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.	Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert. Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.	V Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	V Die Achse V ist die geneigte Z - Achse.

Fremdkilometrierung	Gibt eine abweichende Fremdkilometrierung an.
Station	Gibt die Lage in Bezug auf die Stationierung an. Ein vorangestelltes @ gibt den Hinweis, dass sich auf die Fremdkilometrierung bezogen werden soll (externe Stationen).
T	Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an. Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben. Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden. Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Z	Gibt den vertikalen Abstand [m] des Fachobjekts vom gewählten Höhensystem an. Vertikale Abstände nach oben werden positiv und Abstände nach unten negativ angegeben. Es muss immer ein Wert eingegeben werden (z.B. 0).
Skalierung X, Y, Z	Skaliert das Fachobjekt in x (bzw. y oder z) Richtung. Die Skalierung erfolgt separat in den 3 Dimensionen "x, y, z". Bei einer Skalierung in x Richtung von "1" wird das BIM-Objekt in x Richtung in Originalgröße modelliert usw.. Skalierung <1: Verkleinerung. Skalierung >1: Vergrößerung.
Drehung um Z (Lage), um Y, um X	Dreht das Objekt um die Z-Achse (Lagedrehung). Das Objekt wird initial gedreht und anschließend platziert. Die Länge des Objekts wird vor der Drehung ermittelt. Die Angabe der Drehung erfolgt in Grad. Bei einer Angabe von 0° wird das Objekt entlang der Achse ausgerichtet. Dreht das Fachobjekt um die Y-Achse. Dreht das Fachobjekt um die X-Achse.
TR, TS	Verschiebt das Fachobjekt bzgl. seines Koordinatensystems. Ist eine Trassierungslinie ausgewählt, ist das Koordinatensystem entsprechend der Linie ausgerichtet, ansonsten nach Norden.
Einfügepunkte darstellen	Stellt bei Aktivierung die Einfügepunkte farblich im Modell dar.
Beschriften	Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.

DZ (konstant)

Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.

Nullpunkt (absolut)

Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.

Richtungspunkt (absolut)

Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.

Referenzobjekt Lage

Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich.

Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.

R, S

Die Richtung bestimmt die Ausrichtung des Punktobjekts.

Referenzstelle

Zur Auswahl stehen “Start”, “Ende”, “Station”.

Die Option gilt für Lagesystem “relativ zu Linienobjekt”.

Lage Verdichtungsschritt

Lage Ausdünnung [°]

Ist der Parameter “Lage ausdünnen” aktiviert, tragen Sie bei “Lage Ausdünnung [°]” 1 ein.

Damit werden die Punkte in der DXF-Datei übergangen und es werden die eingegebenen Trägerabstände eingehalten. Das letzte LSW-Element wird entsprechend auf die Länge skaliert und der letzte Träger gesetzt.

Höhe

Gibt die Höhe des Objekts an.

Länge

Gibt die Länge des Objekts an.

Einbindetiefe

Gibt die Einbindetiefe an.

Aushubtiefe

Gibt die Aushubtiefe an.

Überstand ab OK-Gelände (~)

Gibt den Überstand ab Geländeoberkante an.

Gewicht (kg)

Gibt das Gewicht in Kilogramm an.

Gewicht pro m (kg/m)

Gibt das Gewicht in Kilogramm pro Meter an.

Profil

Über … öffnet sich das Fenster “Modellauswahl” zum Auswählen des Profils aus der Bibliothek.

Vorgängerträger

Verknüpfung eines bereits definierten Vorgängerträgers.

Nachfolgerträger

Verknüpfung eines bereits definierten Nachfolgeträgers.

Fachobjekt	Beschreibung der Eigenschaften

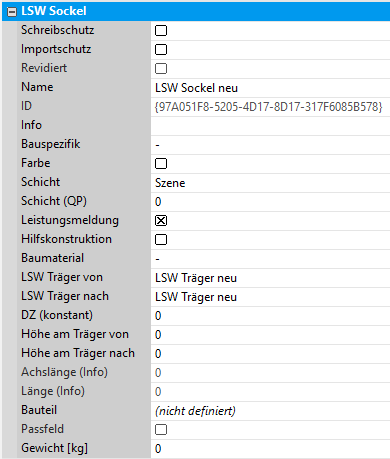

LSW Sockel	Fachobjekt “Sockel” einer elementweisen Lärmschutzwand. Über die Einstellung der Parameter im rechten Eigenschaftsbereich können Sie projektspezifische Sockel modellieren. Zusätzlich steht die vorhandene Bauteilbibliothek zur Verfügung.
	Siehe oben “Basis-Eigenschaften”.
	LSW Träger von	Wählt einen LSW-Träger aus, welcher zugleich die Startstation des Sockels darstellt.
	LSW Träger nach	Wählt einen LSW-Träger aus, welcher zugleich die Endstation des Sockels darstellt.
	DZ (konstant)	Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
	Höhe am Träger von	Gibt die Höhe am Ausgangsträger an.
	Höhe am Träger nach	Gibt die Höhe am Endträger an.
	Achslänge (Info)	Gibt die berechnete Achslänge des Sockels an.
	Länge (Info)	Gibt die berechnete tatsächliche Länge an.
	Bauteil	Definiert das Bauteil. Über ... öffnet sich die Modellauswahl.
	Passfeld
	Gewicht (kg)	Gibt das Gewicht in Kilogramm an.

Fachobjekt	Beschreibung der Eigenschaften

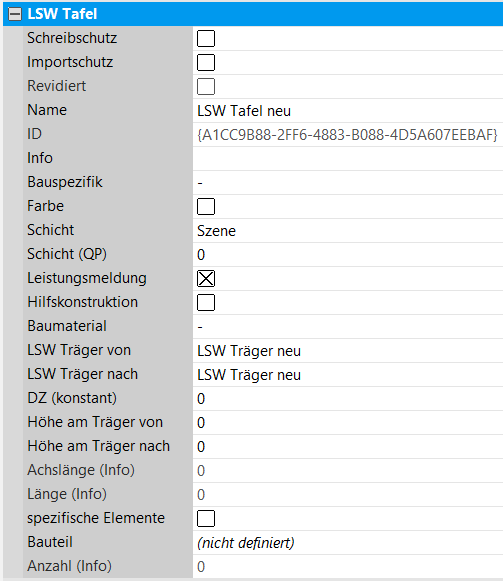

LSW Tafel	Fachobjekt “Tafel” einer elementweisen Lärmschutzwand. Eine Tafel besteht aus mind. einem Tafelelement. Die Anzahl der verwendeten Tafelelemente zum Erreichen der angegebenen Zielhöhe wird automatisch berechnet. Es besteht die Möglichkeit zum Import eines spezifischen Elements aus einer externen Quelle bzw. zum Nutzen der vorhandenen Bauteilbibliothek.
	Siehe oben “Basis-Eigenschaften”.
	LSW Träger von	Wählt einen LSW-Träger aus, welcher zugleich die Startstation des Sockels darstellt.
	LSW Träger nach	Wählt einen LSW-Träger aus, welcher zugleich die Endstation des Sockels darstellt.
	DZ (konstant)	Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
	Höhe am Träger von	Gibt die Höhe am Ausgangsträger an.
	Höhe am Träger nach	Gibt die Höhe am Endträger an.
	Achslänge (Info)	Gibt die berechnete Achslänge des Sockels an.
	Länge (Info)	Gibt die berechnete tatsächliche Länge an.
	spezifische Elemente
	Bauteil	Definiert das Bauteil. Über ... öffnet sich die Modellauswahl.
	Anzahl (Info)	Gibt die Anzahl der Tafelelemente an.

Fachobjekt

Beschreibung der Eigenschaften

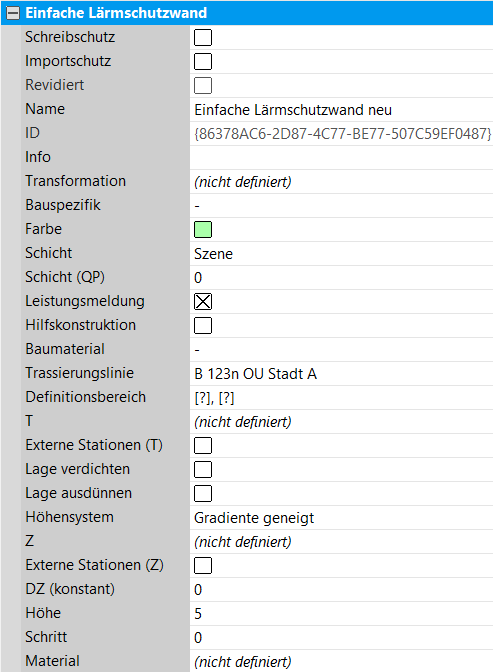

Einfache Lärmschutzwand

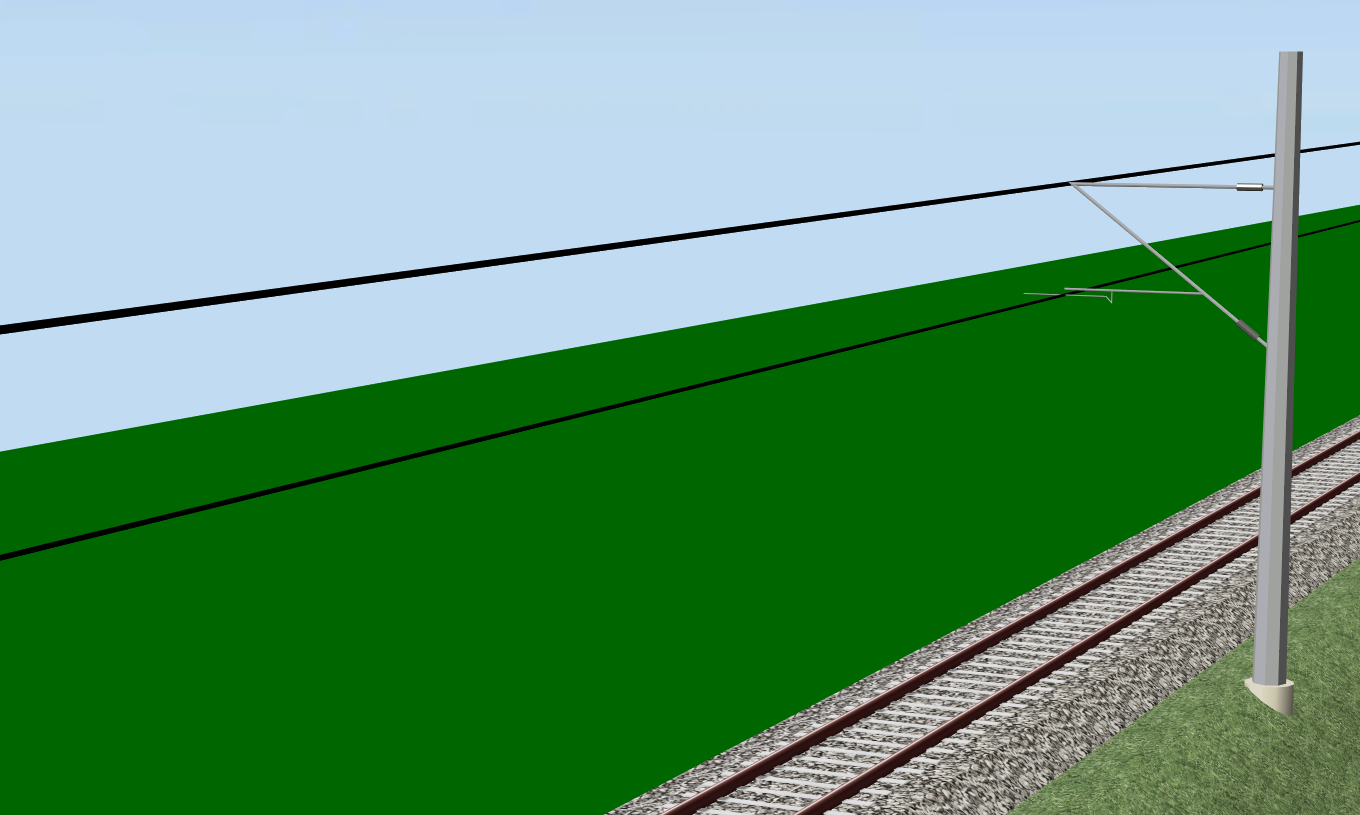

Fachobjekt zum Definieren von einfachen Lärmschutzwänden und Einstellen derer Parameter im Projekt in einem niedrigen LOD. Einfache Lärmschutzwände sind Wände, welche über die Gesamtlänge konstante Eigenschaften aufweisen.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Lagesystem	bei Punktobjekten	bei Linienobjekten	Achse 1	Achse 2
Absolut	Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet. Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.	Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden. Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt. Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.	X	Y
Absolut (nach Norden)	Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	X	Y
Geographisch	Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	L	B
Relativ Es muss eine Trassierungslinie vernetzt sein.	Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben. Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt. Die Angabe einer externen Station erfolgt mit “@“.	Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben. Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station. Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.	T	U
Relativ (nach Norden)	Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	T	U
Relativ zu Linienobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben. Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	R	S
Relativ zu Punktobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein.	Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben. Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.	Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt	Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.	Für Linienobjekte nicht verfügbar.

Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.

Höhensystem	bei Punktobjekten	bei Linienobjekten	Achse 3
Absolut	Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben. Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.	Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben. Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.	Z Z ist immer (0, 0, 1).
Achshöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.	Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.	Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil Es muss eine Trassierungslinie vernetzt sein.	Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.	Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene	Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion	Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert. Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.	Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert. Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.	V Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	V Die Achse V ist die geneigte Z - Achse.

Definitionsbereich	Gibt den Bereich an, in welchem das Objekt modelliert wird. Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie. Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T	Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an. Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben. Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden. Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)	Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten	Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt. Betrifft nur Linienobjekte.
Lage ausdünnen	Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich. Betrifft nur Linienobjekte.
Externe Stationen (Z)	Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.

DZ (konstant)

Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.

Lage Verdichtungsschritt

Lage Ausdünnung [°]

Ist der Parameter “Lage ausdünnen” aktiviert, tragen Sie bei “Lage Ausdünnung [°]” 1 ein.

Damit werden die Punkte in der DXF-Datei übergangen und es werden die eingegebenen Trägerabstände eingehalten. Das letzte LSW-Element wird entsprechend auf die Länge skaliert und der letzte Träger gesetzt.

Höhe

Gibt die absolute Höhe der Lärmschutzwand an.

Schritt

Hier findet die Definition der Breite der Lärmschutzwandelementen statt.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

Fachobjekt

Beschreibung der Eigenschaften

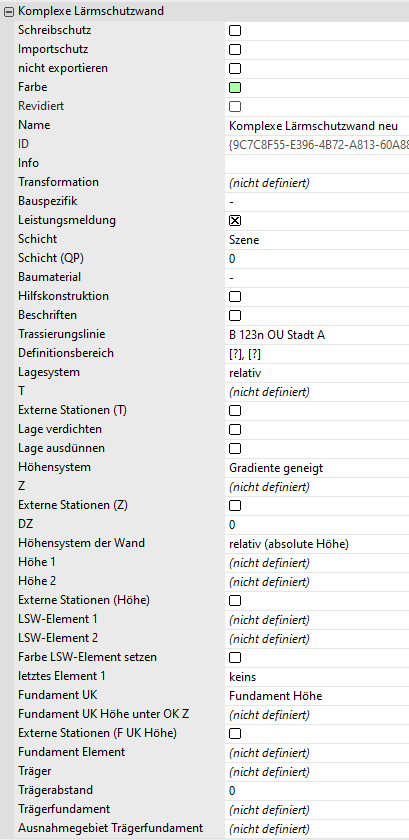

Komplexe Lärmschutzwand

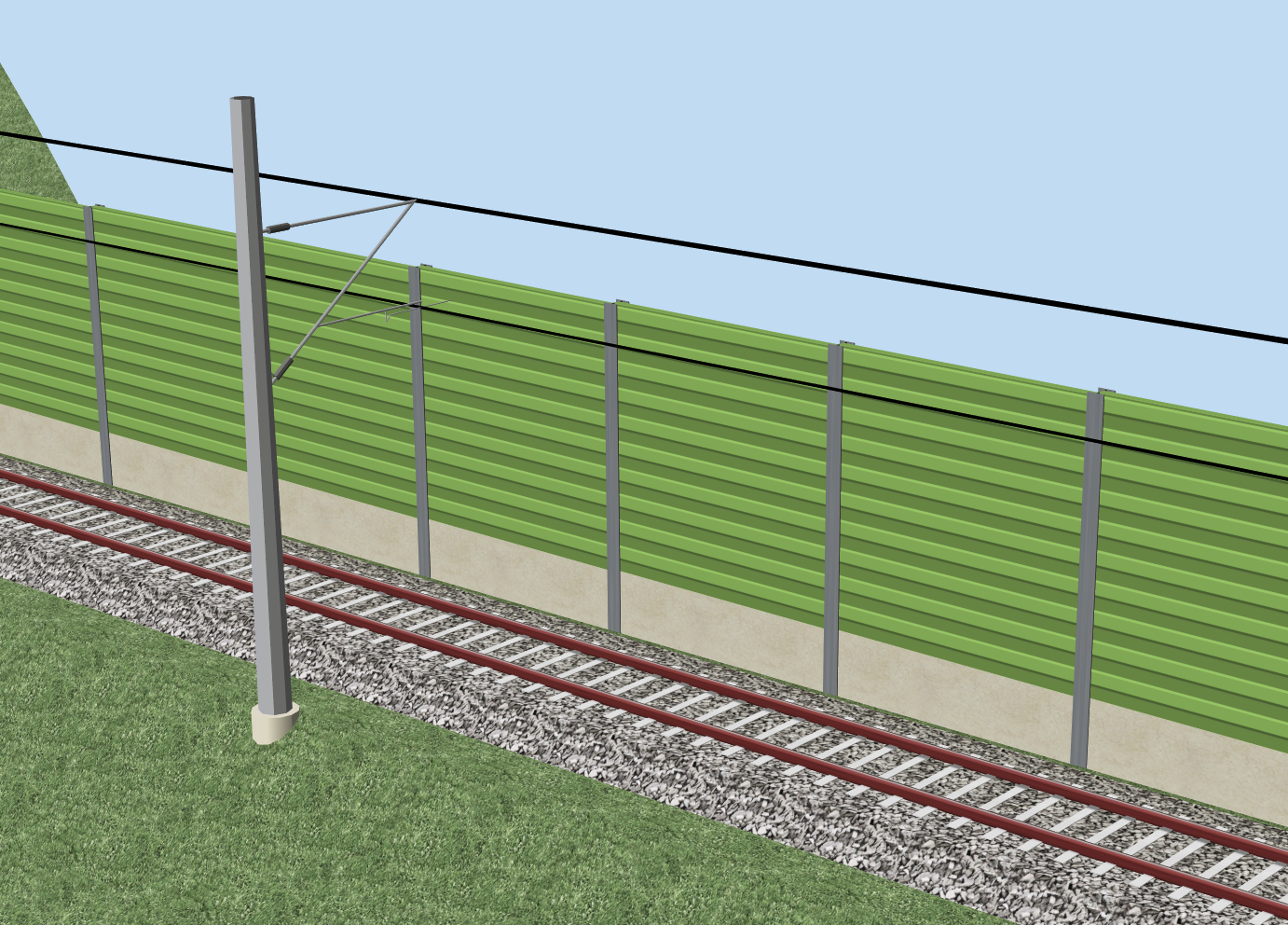

Fachobjekt zum Definieren von komplexen Lärmschutzwänden und Einstellen derer Parameter im Projekt. Komplexe Lärmschutzwände können aus Pfosten, verschiedenen Elementen und Fundamenten bestehen.

Es besteht die Möglichkeit, mehrere Elemente über die KorFin®-interne Bauteilbibliothek anzureichern.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Lagesystem	bei Punktobjekten	bei Linienobjekten	Achse 1	Achse 2
Absolut	Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet. Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.	Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden. Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt. Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.	X	Y
Absolut (nach Norden)	Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	X	Y
Geographisch	Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	L	B
Relativ Es muss eine Trassierungslinie vernetzt sein.	Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben. Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt. Die Angabe einer externen Station erfolgt mit “@“.	Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben. Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station. Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.	T	U
Relativ (nach Norden)	Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	T	U
Relativ zu Linienobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben. Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	R	S
Relativ zu Punktobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein.	Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben. Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.	Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt	Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.	Für Linienobjekte nicht verfügbar.

Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.

Höhensystem	bei Punktobjekten	bei Linienobjekten	Achse 3
Absolut	Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben. Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.	Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben. Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.	Z Z ist immer (0, 0, 1).
Achshöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.	Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.	Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil Es muss eine Trassierungslinie vernetzt sein.	Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.	Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene	Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion	Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert. Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.	Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert. Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.	V Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	V Die Achse V ist die geneigte Z - Achse.

Definitionsbereich	Gibt den Bereich an, in welchem das Objekt modelliert wird. Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie. Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T	Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an. Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben. Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden. Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)	Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten	Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt. Betrifft nur Linienobjekte.
Lage ausdünnen	Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich. Betrifft nur Linienobjekte.
Externe Stationen (Z)	Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.

DZ (konstant)

Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.

Lage

Wenn das Lagesystem auf “absolut” gesetzt ist, kann hier eine DXF-Datei zur Bestimmung der Lage ausgewählt werden (ab Version 4.8.0).

Lage Drehung

Die Lärmschutzwand wird um den Startpunkt dieser mit dem angegebenen Winkel gedreht.

Trim Lage Start

Über Koordinaten kann der Startpunkt der Lärmschutzwand gesetzt werden (Rechtswert,Hochwert).

Trim Lage Ende

Über Koordinaten kann der Endpunkt der Lärmschutzwand gesetzt werden (Rechtswert,Hochwert).

Trim Lage Stationsbereich

Die Lärmschutzwand kann über einen Stationsbereich bezogen auf die verknüpfte Trassierungslinie begrenzt werden.

Trim Lage Rand

Setzt den Beginn der LSW an den gesetzten Stationsanfang bei Trim Lage Stationsbereich. (standardmäßig angehakt)

Lage Verdichtungsschritt

Ist der Parameter “Lage verdichten” aktiviert, werden die Träger der LSW im angegebenen Verdichtungsschritt in Abhängigkeit zum angegebenen Trägerabstand gesetzt.

Lage Ausdünnung [°]

Ist der Parameter “Lage ausdünnen” aktiviert, werden die Träger der LSW im angegebenen Trägerabstand gesetzt. Die Stützpunkte der angegebenen absoluten Lage werden durch Angabe von “Lage Ausdünnung [°]” = 1 ignoriert.

Damit werden die Punkte in der DXF-Datei übergangen und es werden die eingegebenen Trägerabstände eingehalten. Das letzte LSW-Element wird entsprechend auf die Länge skaliert und der letzte Träger gesetzt.

Höhensystem der Wand

Wählt ein Höhensystem der Wand aus folgenden verfügbaren Systemen aus: “relativ (relative Höhe)”, “absolut (relative Höhe)” und “absolut (absolute Höhe)”.

relativ (relative Höhe) (0)
- relativ → Höhenangaben der Wand beziehen sich auf Stationen der angegebenen Trassierungslinie.
- relative Höhe → Höhenangaben der Wand werden relativ bezogen auf die Gradientenhöhe der angegebenen Trassierungslinie mit den zugehörigen Stationsangaben angegeben.
relativ (absolute Höhe) (1)
- relativ → Höhenangaben der Wand beziehen sich auf Stationen der angegebenen Trassierungslinie.
- absolute Höhe → Höhenangaben der Wand werden absolut bezogen auf NN angegeben.
absolut (relative Höhe) (2)
- absolut → Höhenangaben der Wand beziehen sich auf absolute Koordinaten.
- relative Höhe → Höhenangaben der Wand werden relativ bezogen auf die Gradientenhöhe der angegebenen Trassierungslinie mit den zugehörigen Stationsangaben angegeben.
absolut (absolute Höhe) (3)
- absolut → Höhenangaben der Wand beziehen sich auf absolute Koordinaten.
- absolute Höhe → Höhenangaben der Wand werden absolut bezogen auf NN angegeben.

Bei der Auswahl “relativ (relative Höhe)” können reele Werte eingetragen werden.

Höhe 1

Gibt die Höhe (konstant oder veränderlich) über Oberkante an (z.B. über die Verknüpfung einer GRA-Datei). Bezieht sich auf die oben aufgesetzte Wand.

Höhe 2

Gibt die Höhe (konstant oder veränderlich) über Oberkante an (z.B. über die Verknüpfung einer GRA-Datei). Bezieht sich auf die unten liegende Wand.

Externe Stationen (Höhe)

Aktiviert/deaktiviert die Angabe der Höhe der externen Stationen.

LSW-Element 1 und 2

Gibt bei Bedarf zwei verschiedene LSW-Elemente an. Über ... öffnet sich die Modellauswahl zum Auswählen eines LSW-Elements aus einer Ressource.

Farbe LSW-Element setzen

Setzt bei Aktivierung eine Farbe auf das LSW-Element 1 und 2.

letztes Element 1

Bezieht sich auf die Ausfüllung der LSW Elemente 1 und 2 zwischen den Pfosten. Die Bauteile besitzen eine feste Höhe. Passt das letzte Element mit dieser Höhe nicht hinein, können in den Parametern folgende Funktionen genutzt werden:

kein letztes Element (0),
letztes Element skalieren (1),
letztes Element schneiden (2).

Fundament UK

Wählt den Höhenbezug der Unterkante des Fundaments. Es kann gewählt werden zwischen “Fundament Höhe”, “Gitter der Z-Werte” bzw. “auf Bezugsebene” oder “auf Modell” (ab Version 4.7.2 in “auf Projektionsziele” umbenannt).

Fundament UK Höhe unter OK Z

Gibt die Einbindetiefe in das Erdreich an.

Externe Stationen (F UK Höhe)

Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.

Fundament Element

Gibt die Fundamentelemente an. Über ... öffnet sich das Fenster “Modellauswahl” zum Auswählen eines Fundamentelements aus einer Ressource.

Träger

Gibt den Träger an. Über ... öffnet sich die Modellauswahl zum Auswählen eines Trägers aus einer Ressource.

Trägerabstand

Gibt den Abstand der Träger voneinander an.

Trägerfundament

Gibt die Trägerfundamente an. Über ... öffnet sich die Modellauswahl zum Auswählen eines Trägerfundaments aus einer Ressource.

Ausnahmegebiet Trägerfundament

Ausnahmegebiet (Polygone), in dem kein Fundament eines Trägers platziert werden darf.

Weitere Informationen:

Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.

Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.

Infrastruktur | Lärmschutz

Marke Lärmschutzwand

Schema Komplexe Lärmschutzwände

Schema Elementweise Lärmschutzwände

Liste von Eigenschaften (Fachobjekte)

LSW Träger

LSW Sockel

LSW Tafel

Einfache Lärmschutzwand

Komplexe Lärmschutzwand
