Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an. Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.
Die Fachobjekte dieses Fachbereichs umfassen:
Basis-Eigenschaften
Schreibschutz
Schützt das Fachobjekt vor Veränderungen.
Importschutz
Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren
Ab Version 4.8.0
Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert
Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name
Gibt den Namen des Fachobjekts an.
ID
Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte).
Sie darf nicht verändert werden.
Info
Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.
Transformation
Definiert gegebenenfalls die Transformation. Über ... öffnet sich die Transformationseinstellung.
Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”.
Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung
Ab Version 4.8.0
Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.
Hilfskonstruktion
Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial
Definiert, welches Baumaterial für das Objekt verwendet wird.
Fachobjekt
Beschreibung der Eigenschaften

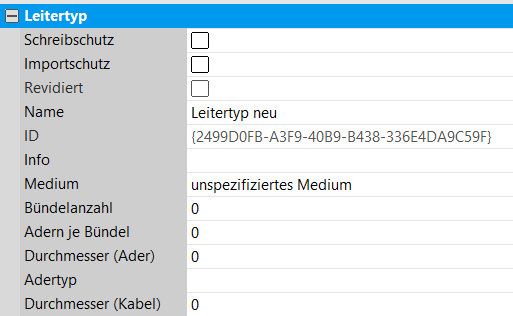

Leitertyp
Definiert, was es für ein Kabeltyp ist (welches Medium (z.B. 50Hz, TK…), Durchmesser, Adern…).
Siehe oben “Basis-Eigenschaften”.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Bündelanzahl
Angabe der Anzahl von Bündeln.
Adern je Bündel
Anzahl der Adern im Kabelbündel.
Durchmesser (Ader)
Angabe des Durchmessers einer Ader.
Adertyp
Genaue Bezeichnung des betreffenden Adertyps.
Durchmesser (Kabel)
Angabe des Durchmessers eines Kabels.
Fachobjekt
Beschreibung der Eigenschaften

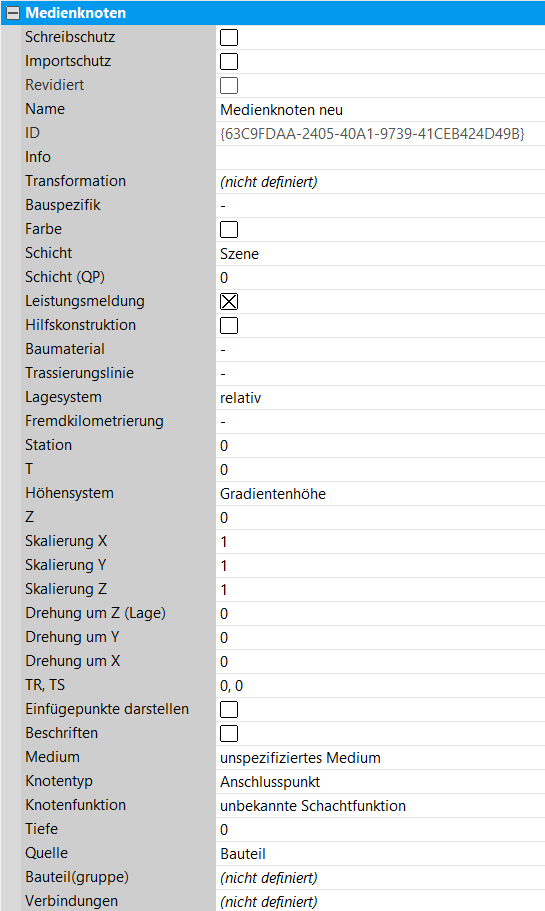

Medienknoten
Schacht und sonstige Verbindungen von Medienleitungen und -führungen (z.B. Kabelschacht, Abwasserschacht, Trinkwasserschacht aber auch z.B. ein Trafo).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Fremdkilometrierung
Gibt eine abweichende Fremdkilometrierung an.
Station
Gibt die Lage in Bezug auf die Stationierung an.
Ein vorangestelltes @ gibt den Hinweis, dass sich auf die Fremdkilometrierung bezogen werden soll (externe Stationen).
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Z
Gibt den vertikalen Abstand [m] des Fachobjekts vom gewählten Höhensystem an. Vertikale Abstände nach oben werden positiv und Abstände nach unten negativ angegeben.
Es muss immer ein Wert eingegeben werden (z.B. 0).
Skalierung X, Y, Z
Skaliert das Fachobjekt in x (bzw. y oder z) Richtung.
Die Skalierung erfolgt separat in den 3 Dimensionen "x, y, z". Bei einer Skalierung in x Richtung von "1" wird das BIM-Objekt in x Richtung in Originalgröße modelliert usw.. Skalierung <1: Verkleinerung. Skalierung >1: Vergrößerung.
Drehung um Z (Lage), um Y, um X
Dreht das Objekt um die Z-Achse (Lagedrehung). Das Objekt wird initial gedreht und anschließend platziert. Die Länge des Objekts wird vor der Drehung ermittelt.
Die Angabe der Drehung erfolgt in Grad. Bei einer Angabe von 0° wird das Objekt entlang der Achse ausgerichtet.
Dreht das Fachobjekt um die Y-Achse. Dreht das Fachobjekt um die X-Achse.
TR, TS
Verschiebt das Fachobjekt bzgl. seines Koordinatensystems. Ist eine Trassierungslinie ausgewählt, ist das Koordinatensystem entsprechend der Linie ausgerichtet, ansonsten nach Norden.
Einfügepunkte darstellen
Stellt bei Aktivierung die Einfügepunkte farblich im Modell dar.
Beschriften
Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Auswahl einer der verfügbaren Knotenfunktionen aus der Liste.
Tiefe
Gibt die Schachttiefe an.
Nullpunkt (absolut)
Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
Richtungspunkt (absolut)
Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
Referenzobjekt Lage
Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich.
Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
R, S
Die Richtung bestimmt die Ausrichtung des Punktobjekts.
Referenzstelle
Zur Auswahl stehen “Start”, “Ende”, “Station”.
Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
Quelle
Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird.
externes Bauteil: Es wird ein Objekt aus einer Datei verwendet.
Bauteil: Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet.
Bauteilgruppe: Es wird eine im Projekt definierte Bauteilgruppe verwendet.
Bohrpfahlprofil
Modell
Bauteil(gruppe)
Gibt das Bauteil oder die Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
Verbindungen
Fachobjekt
Beschreibung der Eigenschaften

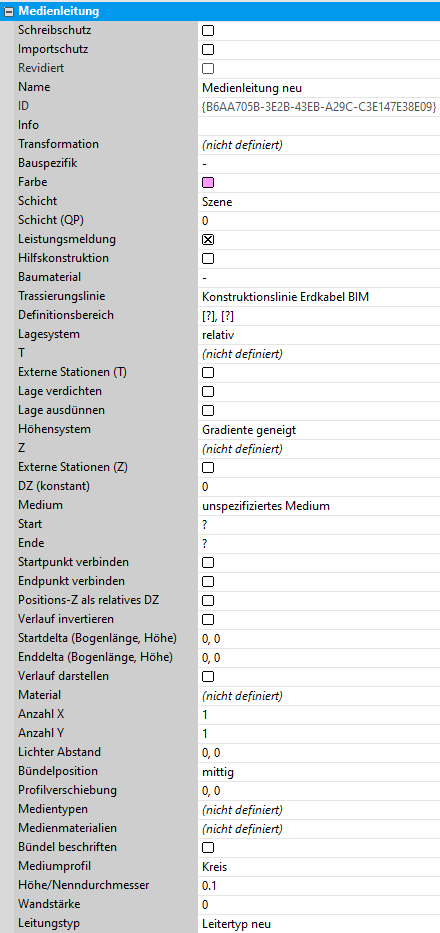

Medienleitung
Leitungen führen ein Medium (z.B. Wasser, Strom (Kabel), Gas etc.).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)
Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten
Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt.
Betrifft nur Linienobjekte.
Lage ausdünnen
Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich.
Betrifft nur Linienobjekte.
Externe Stationen (Z)
Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.
DZ (konstant)
Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
Start
Definiert den Startpunkt über eine Verknüpfung mit einem Medienknoten.
Ende
Definiert den Endpunkt über eine Verknüpfung mit einem Medienknoten.
Startpunkt verbinden
Die Medienführung startet beim Aktivieren am Mittelpunkt des Medienknotens.
Endpunkt verbinden
Die Medienführung endet beim Aktivieren am Mittelpunkt des Medienknotens.
Positions-Z als relatives DZ
Bei Aktivierung wird die Höheninformationen aus einer absoluten Lagedefinition als DZ-Werte auf die berechneten Höhen addiert. Ansonsten werden die Höhen bzgl. des gewählten Höhensystems verwendet.
Verlauf invertieren
Invertiert bei Aktivierung den Verlauf.
Startdelta (Bogenlänge, Höhe)
Dem Verlauf wird am Anfang ein Stück abgeschnitten sowie die Starthöhe um einen Additionswert verändert [m].
Enddelta (Bogenlänge, Höhe)
Dem Verlauf wird am Ende ein Stück abgeschnitten sowie die Endhöhe um einen Additionswert verändert [m].
Verlauf darstellen
Stellt bei Aktivierung den Verlauf dar.
Anzahl X
Anzahl der Medienführungen eines Bündels in X-Richtung (z. B. 4 = 4 Rohre nebeneinander).
Anzahl Y
Anzahl der Medienführungen eines Bündels in Y-Richtung (z. B. 3 = 3 Rohre übereinander).
Lichter Abstand
Gibt den lichten Abstand in X-Richtung und Y- Richtung an.
Bündelposition
Auswahl einer der möglichen zur Verfügung stehenden Positionen für Bündelplatzierung.
Folgende Auswahl möglich - “links/rechts/Mitte” + “oben/unten/Mitte” oder “mittig”.
Profilverschiebung
Gibt die Profilverschiebung an.
Medientypen
Definiert, welche Medienleitung welchen Medientyp transportiert. Dies ist vor allem für Medienbündel spezifisch einstellbar.
Medienmaterialien
Gibt das Medienmaterial an.
Bündel beschriften
Bei Aktivierung werden Bündel beschriftet.
Mediumprofil
Wählt eine der verfügbaren Profilformen im Querschnitt aus der Liste aus.
Lage
Wenn das Lagesystem auf “absolut” gesetzt ist, kann hier eine DXF-Datei zur Bestimmung der Lage ausgewählt werden (ab Version 4.8.0).
Lage Drehung
Die Medienleitung wird um den Startpunkt dieser mit dem angegebenen Winkel gedreht.
Trim Lage Start
Über Koordinaten kann der Startpunkt der Medienleitung gesetzt werden (Rechtswert,Hochwert).
Trim Lage Ende
Über Koordinaten kann der Endpunkt der Medienleitung gesetzt werden (Rechtswert,Hochwert).
Trim Lage Stationsbereich
Die Medienleitung kann über einen Stationsbereich bezogen auf die angegebene Trassierungslinie begrenzt werden.
Trim Lage Rand
Lage Verdichtungsschritt
Lage Ausdünnung [°]
Ist der Parameter “Lage ausdünnen” aktiviert, tragen Sie bei “Lage Ausdünnung [°]” 1 ein.
Material
Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
Höhe/Nenndurchmesser
Gibt die Höhe oder den Nenndurchmesser an.
Wandstärke
Leitungstyp
Verknüpft den bereits definierten Leitertyp.
Fachobjekt
Beschreibung der Eigenschaften

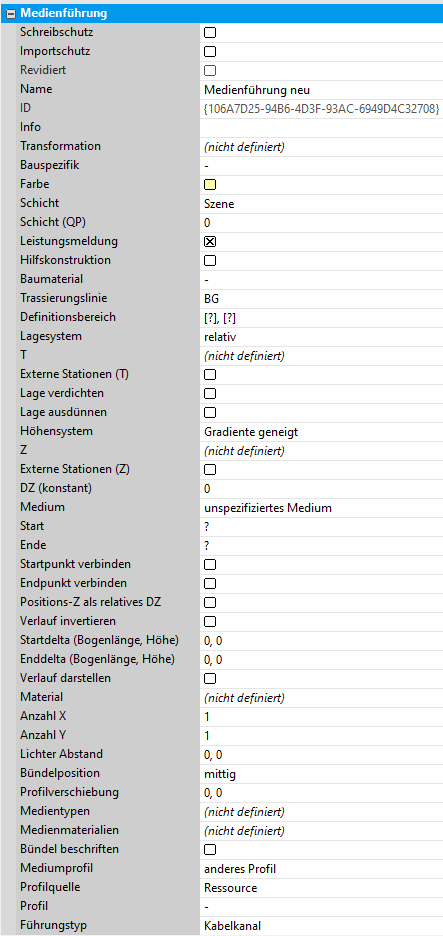

Medienführung
Medienleitungen werden durch Medienführungen geführt (z.B. Leerrohre, Kabelkanal, Kabelbühnen).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)
Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten
Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt.
Betrifft nur Linienobjekte.
Lage ausdünnen
Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich.
Betrifft nur Linienobjekte.
Externe Stationen (Z)
Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.
DZ (konstant)
Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Start
Definiert den Startpunkt über eine Verknüpfung mit einem Medienknoten.
Ende
Definiert den Endpunkt über eine Verknüpfung mit einem Medienknoten.
Startpunkt verbinden
Die Medienführung startet beim Aktivieren am Mittelpunkt des Medienknotens.
Endpunkt verbinden
Die Medienführung endet beim Aktivieren am Mittelpunkt des Medienknotens.
Positions-Z als relatives DZ
Bei Aktivierung wird die Höheninformationen aus einer absoluten Lagedefinition als DZ-Werte auf die berechneten Höhen addiert. Ansonsten werden die Höhen bzgl. des gewählten Höhensystems verwendet.
Verlauf invertieren
Invertiert bei Aktivierung den Verlauf.
Startdelta (Bogenlänge, Höhe)
Dem Verlauf wird am Anfang ein Stück abgeschnitten sowie die Starthöhe um einen Additionswert verändert [m].
Enddelta (Bogenlänge, Höhe)
Dem Verlauf wird am Ende ein Stück abgeschnitten sowie die Endhöhe um einen Additionswert verändert [m].
Verlauf darstellen
Stellt bei Aktivierung den Verlauf dar.
Anzahl X
Anzahl der Medienführungen eines Bündels in X-Richtung (z. B. 4 = 4 Rohre nebeneinander).
Anzahl Y
Anzahl der Medienführungen eines Bündels in Y-Richtung (z. B. 3 = 3 Rohre übereinander).
Lichter Abstand
Gibt den lichten Abstand in X-Richtung und Y- Richtung an.
Bündelposition
Auswahl einer der möglichen zur Verfügung stehenden Positionen für Bündelplatzierung.
Folgende Auswahl möglich - “links/rechts/Mitte” + “oben/unten/Mitte” oder “mittig”.
Profilverschiebung
Gibt die Profilverschiebung an.
Medientypen
Definiert, welche Medienleitung welchen Medientyp transportiert. Dies ist vor allem für Medienbündel spezifisch einstellbar.
Medienmaterialien
Gibt das Medienmaterial an.
Bündel beschriften
Bei Aktivierung werden Bündel beschriftet.
Mediumprofil
Wählt eine der verfügbaren Profilformen im Querschnitt aus der Liste aus.
Lage
Wenn das Lagesystem auf “absolut” gesetzt ist, kann hier eine DXF-Datei zur Bestimmung der Lage ausgewählt werden (ab Version 4.8.0).
Lage Drehung
Die Medienführung wird um den Startpunkt dieser mit dem angegebenen Winkel gedreht.
Trim Lage Start
Über Koordinaten kann der Startpunkt der Medienführung gesetzt werden (Rechtswert,Hochwert).
Trim Lage Ende
Über Koordinaten kann der Endpunkt der Medienführung gesetzt werden (Rechtswert,Hochwert).
Trim Lage Stationsbereich
Die Medienführung kann über einen Stationsbereich bezogen auf die angegebene Trassierungslinie begrenzt werden.
Trim Lage Rand
Lage Verdichtungsschritt
Lage Ausdünnung [°]
Ist der Parameter “Lage ausdünnen” aktiviert, tragen Sie bei “Lage Ausdünnung [°]” 1 ein.
Material
Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
Profilquelle
Gibt die Profilquelle an. Mögliche Auswahl - “XML”, “Ressource”, “Umgrenzung”.
Bei Auswahl “XML” muss in der unteren Zeile “Profil” eine XML-Datei angegeben werden, welche Informationen zum Profilaufbau enthält.
Profil
Auswahl eines der verfügbaren Profile bzw. der entsprechenden Datei.

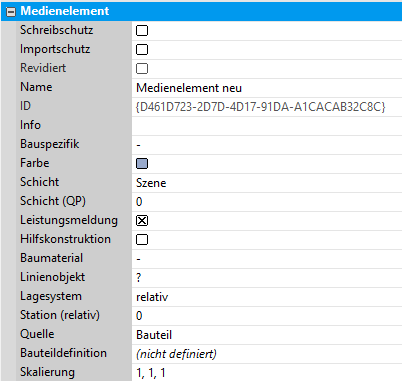

Implizite Modellierung von Medienführungen durch Verweise auf explizite Bauteile (statische Geometrie). Z.B. Kabelrinnen/Kabelbühnen. Hierbei wird der Weg des Mediums durch Angabe eines Start- und Endpunkts definiert.
Für die Modellierung kann ein Bauteil mit einer festen Geometrie (z.B. eine Kabelrinne mit 1m Länge) gewählt werden. Dieses wird (automatisch) x-Mal hintereinander am vorab definierten Weg modelliert. Beim Starten einer Abfrage erscheint im Ergebnis die Anzahl der für diese Medienführung benötigten Bauteile (z.B. Kabelrinnen).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)
Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten
Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt.
Betrifft nur Linienobjekte.
Lage ausdünnen
Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich.
Betrifft nur Linienobjekte.
Externe Stationen (Z)
Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.
DZ (konstant)
Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Start
Definiert den Startpunkt über eine Verknüpfung mit einem Medienknoten.
Ende
Definiert den Endpunkt über eine Verknüpfung mit einem Medienknoten.
Startpunkt verbinden
Die Medienführung startet beim Aktivieren am Mittelpunkt des Medienknotens.
Endpunkt verbinden
Die Medienführung endet beim Aktivieren am Mittelpunkt des Medienknotens.
Positions-Z als relatives DZ
Bei Aktivierung wird die Höheninformationen aus einer absoluten Lagedefinition als DZ-Werte auf die berechneten Höhen addiert. Ansonsten werden die Höhen bzgl. des gewählten Höhensystems verwendet.
Verlauf invertieren
Invertiert bei Aktivierung den Verlauf.
Startdelta (Bogenlänge, Höhe)
Dem Verlauf wird am Anfang ein Stück abgeschnitten sowie die Starthöhe um einen Additionswert verändert [m].
Enddelta (Bogenlänge, Höhe)
Dem Verlauf wird am Ende ein Stück abgeschnitten sowie die Endhöhe um einen Additionswert verändert [m].
Verlauf darstellen
Stellt bei Aktivierung den Verlauf dar.
Lage
Wenn das Lagesystem auf “absolut” gesetzt ist, kann hier eine DXF-Datei zur Bestimmung der Lage ausgewählt werden (ab Version 4.8.0).
Lage Drehung
Die Medienführung (diskret) wird um den Startpunkt dieser mit dem angegebenen Winkel gedreht.
Trim Lage Start
Über Koordinaten kann der Startpunkt der Medienführung (diskret) gesetzt werden (Rechtswert,Hochwert).
Trim Lage Ende
Über Koordinaten kann der Endpunkt der Medienführung (diskret) gesetzt werden (Rechtswert,Hochwert).
Trim Lage Stationsbereich
Die Medienführung kann über einen Stationsbereich bezogen auf die angegebene Trassierungslinie begrenzt werden.
Trim Lage Rand
Lage Verdichtungsschritt
Lage Ausdünnung [°]
Ist der Parameter “Lage ausdünnen” aktiviert, tragen Sie bei “Lage Ausdünnung [°]” 1 ein.

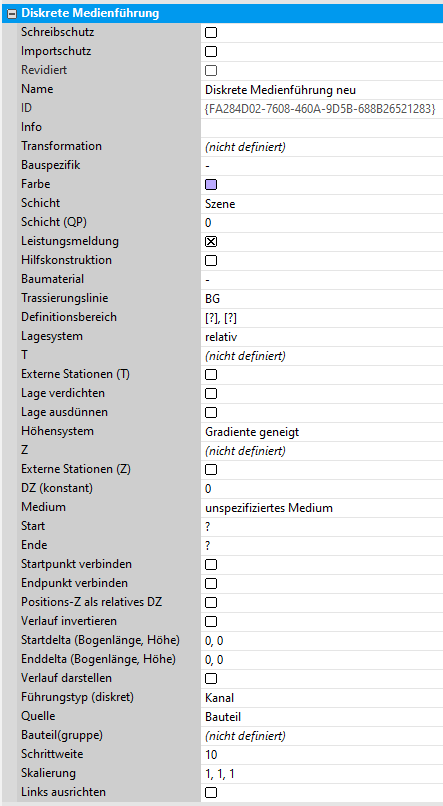

Führungstyp (diskret)
Gibt den diskreten Führungstyp an.
Quelle
Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird.
externes Bauteil: Es wird ein Objekt aus einer Datei verwendet.
Bauteil: Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet.
Bauteilgruppe: Es wird eine im Projekt definierte Bauteilgruppe verwendet.
Bohrpfahlprofil
Modell
Bauteil(gruppe)
Gibt das Bauteil oder die Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
Schrittweite
Gibt die Schrittweite (Abstände) für die Platzierung der Objekte an.
Das Objekt muss schrittweise abgesetzt werden (z.B. bei Leitpfosten oder Lärmschutzwänden).
Skalierung
Gibt die Skalierung des Objekts an, bevor es platziert wird.
Links ausrichten
Bei Aktivierung wird das Objekt links ausgerichtet.
Fachobjekt
Beschreibung der Eigenschaften

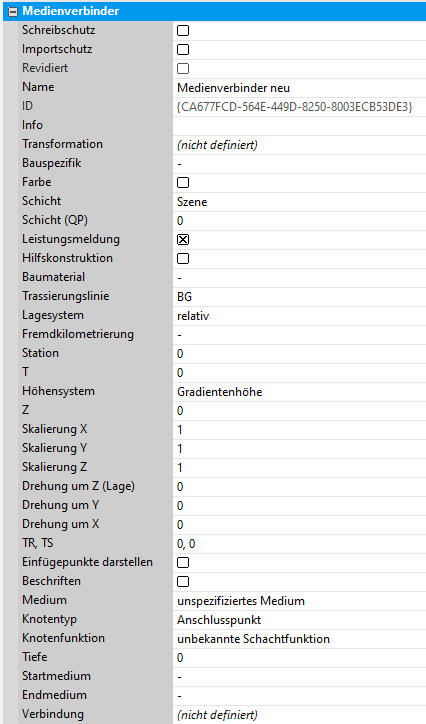

Medienverbinder
Diese werden benötigt, um konkrete Medienführungen miteinander zu verbinden → durch Angabe der Bezeichnung/Nummer der Medienführungen von Startknoten und Bezeichnung/Nummer von Endknoten können genau jene miteinander verbunden werden.
Diese Angabe wird dann vorgenommen: (1-2,3-4,9-6)-->Start-Ende, Start-Ende…
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Fremdkilometrierung
Gibt eine abweichende Fremdkilometrierung an.
Station
Gibt die Lage in Bezug auf die Stationierung an.
Ein vorangestelltes @ gibt den Hinweis, dass sich auf die Fremdkilometrierung bezogen werden soll (externe Stationen).
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Z
Gibt den vertikalen Abstand [m] des Fachobjekts vom gewählten Höhensystem an. Vertikale Abstände nach oben werden positiv und Abstände nach unten negativ angegeben.
Es muss immer ein Wert eingegeben werden (z.B. 0).
Skalierung X, Y, Z
Skaliert das Fachobjekt in x (bzw. y oder z) Richtung.
Die Skalierung erfolgt separat in den 3 Dimensionen "x, y, z". Bei einer Skalierung in x Richtung von "1" wird das BIM-Objekt in x Richtung in Originalgröße modelliert usw.. Skalierung <1: Verkleinerung. Skalierung >1: Vergrößerung.
Drehung um Z (Lage), um Y, um X
Dreht das Objekt um die Z-Achse (Lagedrehung). Das Objekt wird initial gedreht und anschließend platziert. Die Länge des Objekts wird vor der Drehung ermittelt.
Die Angabe der Drehung erfolgt in Grad. Bei einer Angabe von 0° wird das Objekt entlang der Achse ausgerichtet.
Dreht das Fachobjekt um die Y-Achse. Dreht das Fachobjekt um die X-Achse.
TR, TS
Verschiebt das Fachobjekt bzgl. seines Koordinatensystems. Ist eine Trassierungslinie ausgewählt, ist das Koordinatensystem entsprechend der Linie ausgerichtet, ansonsten nach Norden.
Einfügepunkte darstellen
Stellt bei Aktivierung die Einfügepunkte farblich im Modell dar.
Beschriften
Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Auswahl einer der verfügbaren Knotenfunktionen aus der Liste.
Tiefe
Gibt die Schachttiefe an.
Nullpunkt (absolut)
Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
Richtungspunkt (absolut)
Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
Referenzobjekt Lage
Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich.
Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
R, S
Die Richtung bestimmt die Ausrichtung des Punktobjekts.
Referenzstelle
Zur Auswahl stehen “Start”, “Ende”, “Station”.
Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
Startmedium
Endmedium
Verbindung
Fachobjekt
Beschreibung der Eigenschaften
Medienelement
Es ist ein Element zwischen/an einer Medienleitung oder Medienführung (z.B. Absperrung, Lüfter).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Linienobjekt
Nullpunkt (absolut)
Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
Station (relativ)
Interne oder externe (@) Station bezüglich Trassierungslinie.
Quelle
Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird.
externes Bauteil: Es wird ein Objekt aus einer Datei verwendet.
Bauteil: Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet.
Bauteilgruppe: Es wird eine im Projekt definierte Bauteilgruppe verwendet.
Bohrpfahlprofil
Modell
Bauteildefinition
Wählt ein Element aus der vorhandenen Bauteilbibliothek aus.
Skalierung
Gibt die Skalierung des Objekts an, bevor es platziert wird.
Fachobjekt
Beschreibung der Eigenschaften

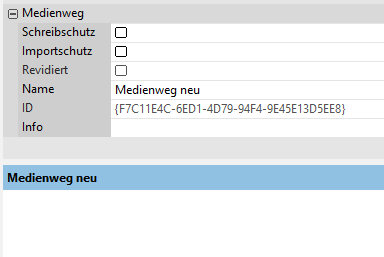

Medienweg
Es ist ein Weg über mehrere Medienleitungen.
Siehe oben “Basis-Eigenschaften”.
Fachobjekt
Beschreibung der Eigenschaften

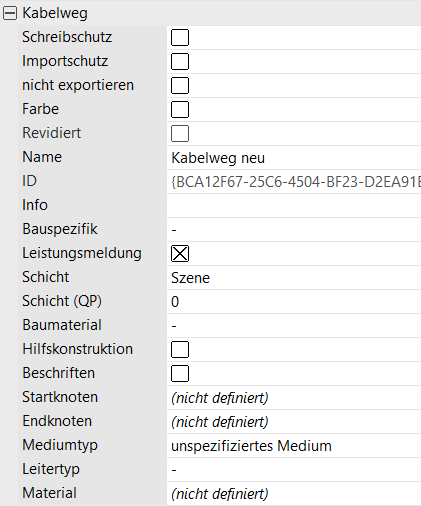

Kabelweg
Beschreibt den Stromkreislauf eines Kabels (also den Weg). Der Weg des Kabels wird konkret durch die Angabe der durchlaufenden Fachobjekte (z.B. Kabelschacht_1, Kabelschacht_2, Dachstütze_1, Lampenträger_1, Lampe_1, Lampe_2….) beschrieben.
Siehe oben “Basis-Eigenschaften”.
Fachobjekt
Beschreibung der Eigenschaften

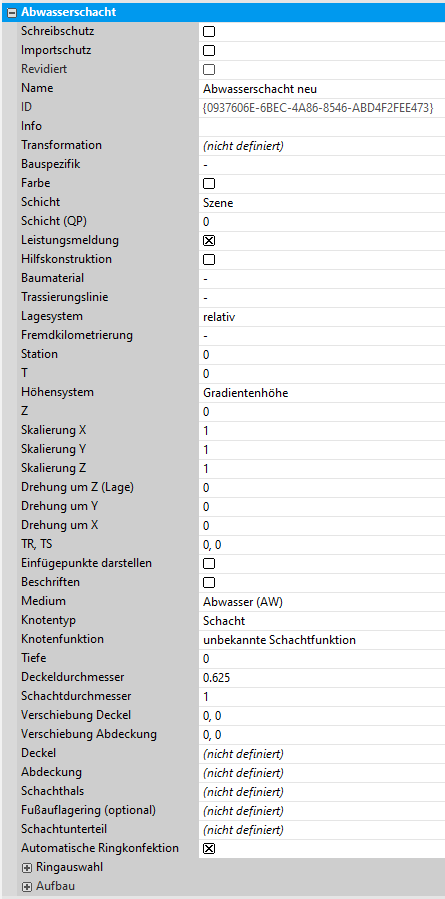

Abwasserschacht
Es ist ein Medienknoten, welcher Medienleitungen (Abwasserleitungen) miteinander verbindet.
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Fremdkilometrierung
Gibt eine abweichende Fremdkilometrierung an.
Station
Gibt die Lage in Bezug auf die Stationierung an.
Ein vorangestelltes @ gibt den Hinweis, dass sich auf die Fremdkilometrierung bezogen werden soll (externe Stationen).
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Z
Gibt den vertikalen Abstand [m] des Fachobjekts vom gewählten Höhensystem an. Vertikale Abstände nach oben werden positiv und Abstände nach unten negativ angegeben.
Es muss immer ein Wert eingegeben werden (z.B. 0).
Skalierung X, Y, Z
Skaliert das Fachobjekt in x (bzw. y oder z) Richtung.
Die Skalierung erfolgt separat in den 3 Dimensionen "x, y, z". Bei einer Skalierung in x Richtung von "1" wird das BIM-Objekt in x Richtung in Originalgröße modelliert usw.. Skalierung <1: Verkleinerung. Skalierung >1: Vergrößerung.
Drehung um Z (Lage), um Y, um X
Dreht das Objekt um die Z-Achse (Lagedrehung). Das Objekt wird initial gedreht und anschließend platziert. Die Länge des Objekts wird vor der Drehung ermittelt.
Die Angabe der Drehung erfolgt in Grad. Bei einer Angabe von 0° wird das Objekt entlang der Achse ausgerichtet.
Dreht das Fachobjekt um die Y-Achse. Dreht das Fachobjekt um die X-Achse.
TR, TS
Verschiebt das Fachobjekt bzgl. seines Koordinatensystems. Ist eine Trassierungslinie ausgewählt, ist das Koordinatensystem entsprechend der Linie ausgerichtet, ansonsten nach Norden.
Einfügepunkte darstellen
Stellt bei Aktivierung die Einfügepunkte farblich im Modell dar.
Beschriften
Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Auswahl einer der verfügbaren Knotenfunktionen aus der Liste.
Tiefe
Gibt die Schachttiefe an.
Nullpunkt (absolut)
Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
Richtungspunkt (absolut)
Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
Referenzobjekt Lage
Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich.
Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
R, S
Die Richtung bestimmt die Ausrichtung des Punktobjekts.
Referenzstelle
Zur Auswahl stehen “Start”, “Ende”, “Station”.
Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
Deckeldurchmesser
Gibt den Deckeldurchmesser an.
Schachtdurchmesser
Gibt den Schachtdurchmesser an.
Verschiebung Deckel
Gibt die Verschiebung des Deckels an.
Deckel
Gibt den Deckel an. Über ... öffnet sich die Modellauswahl.
Abdeckung
Gibt die Abdeckung an. Über ... öffnet sich die Modellauswahl.
Schachthals
Gibt den Schachthals an. Über ... öffnet sich die Modellauswahl.
Fußauflagering (optional)
Gibt den Fußauflagering an. Über ... öffnet sich die Modellauswahl.
Schachtunterteil
Gibt den Schachtunterteil an. Über ... öffnet sich die Modellauswahl.
Automatische Ringkonfektion
Ringauswahl
Auflagering 1 - 5
Gibt den Auflagering an. Über ... öffnet sich die Modellauswahl.
Schachtring 1 - 5
Definiert die entsprechende Anzahl von Schachtringen. Über ... öffnet sich die Modellauswahl.
manueller Auflage-/Schachtring
Definiert bei Aktivierung einen manuellen Auflage-/Schachtring.
Aufbau
Schachttiefe IST
Gibt den IST-Wert der Schachttiefe an.
Bauteil 1 - 24
Definiert die entsprechende Anzahl von Bauteilen. Über ... öffnet sich die Modellauswahl.
Fachobjekt
Beschreibung der Eigenschaften

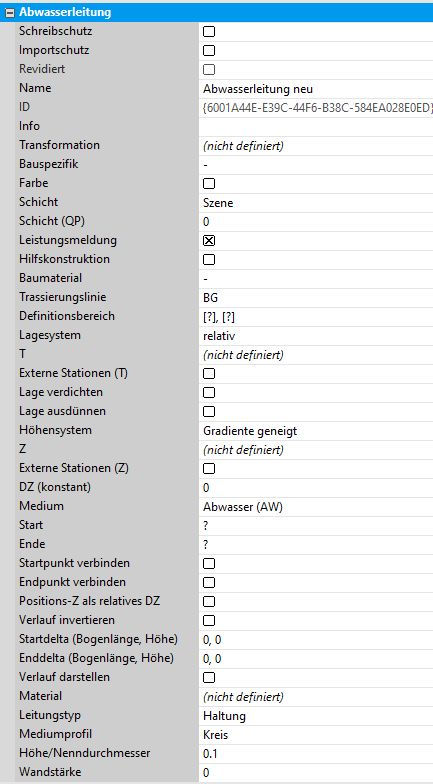

Abwasserleitung
Es ist eine Medienleitung, die Abwasser führt; kann unterschiedliche Ausprägung (Profile) haben (z.B. Maulprofil, Eiprofil, Kreis).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Lagesystem
bei Punktobjekten
bei Linienobjekten
Achse 1
Achse 2
Absolut
Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet.
Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.
Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert.
Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden.
Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt.
Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.
X
Y
Absolut (nach Norden)
Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Geographisch
Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten.
Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.
L
B
Relativ
Es muss eine Trassierungslinie vernetzt sein.
Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben.
Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt.
Die Angabe einer externen Station erfolgt mit “@“.
Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben.
Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station.
Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.
T
U
Relativ (nach Norden)
Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.
Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).
Relativ zu Linienobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben.
Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben.
Die Ausrichtung wird von der vernetzte Leitlinie übernommen.
R
S
Relativ zu Punktobjekt
Es muss ein Referenzobjekt zur Lage vernetzt sein.
Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben.
Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.
Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt
Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.
Für Linienobjekte nicht verfügbar.
Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.
Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.
Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.
Höhensystem
bei Punktobjekten
bei Linienobjekten
Achse 3
Absolut
Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben.
Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.
Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben.
Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.
Z
Z ist immer (0, 0, 1).
Achshöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich.
Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.
Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil
Es muss eine Trassierungslinie vernetzt sein.
Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.
Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene
Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion
Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert.
Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.
Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert.
Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.
Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert.
Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.
V
Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt
Es muss eine Referenzobjekt der Höhe vernetzt sein.
Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
T
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)
Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
Lage verdichten
Verdichtet die Leitlinie in der Lage. Damit werden mehr Punkte eingefügt.
Betrifft nur Linienobjekte.
Lage ausdünnen
Entfernt Punkte aus der Leitlinie in der Lage im angegebenen Gradbereich.
Betrifft nur Linienobjekte.
Externe Stationen (Z)
Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.
DZ (konstant)
Verschiebt das Fachobjekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
Medium
Kategorie der Information, welche durch das Medium geleitet wird.
Auswahl einer der verfügbaren Kategorien aus der Liste.
Start
Definiert den Startpunkt über eine Verknüpfung mit einem Medienknoten.
Ende
Definiert den Endpunkt über eine Verknüpfung mit einem Medienknoten.
Startpunkt verbinden
Die Medienführung startet beim Aktivieren am Mittelpunkt des Medienknotens.
Endpunkt verbinden
Die Medienführung endet beim Aktivieren am Mittelpunkt des Medienknotens.
Positions-Z als relatives DZ
Bei Aktivierung wird die Höheninformationen aus einer absoluten Lagedefinition als DZ-Werte auf die berechneten Höhen addiert. Ansonsten werden die Höhen bzgl. des gewählten Höhensystems verwendet.
Verlauf invertieren
Invertiert bei Aktivierung den Verlauf.
Startdelta (Bogenlänge, Höhe)
Dem Verlauf wird am Anfang ein Stück abgeschnitten sowie die Starthöhe um einen Additionswert verändert [m].
Enddelta (Bogenlänge, Höhe)
Dem Verlauf wird am Ende ein Stück abgeschnitten sowie die Endhöhe um einen Additionswert verändert [m].
Verlauf darstellen
Stellt bei Aktivierung den Verlauf dar.
Lage
Wenn das Lagesystem auf “absolut” gesetzt ist, kann hier eine DXF-Datei zur Bestimmung der Lage ausgewählt werden (ab Version 4.8.0).
Lage Drehung
Die Abwasserleitung wird um den Startpunkt dieser mit dem angegebenen Winkel gedreht.
Trim Lage Start
Über Koordinaten kann der Startpunkt der Abwasserleitung gesetzt werden (Rechtswert,Hochwert).
Trim Lage Ende
Über Koordinaten kann der Endpunkt der Abwasserleitung gesetzt werden (Rechtswert,Hochwert).
Trim Lage Stationsbereich
Die Abwasserleitung kann über einen Stationsbereich bezogen auf die angegebene Trassierungslinie begrenzt werden.
Trim Lage Rand
Lage Verdichtungsschritt
Lage Ausdünnung [°]
Ist der Parameter “Lage ausdünnen” aktiviert, tragen Sie bei “Lage Ausdünnung [°]” 1 ein.
Material
Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.
Leitungstyp
Wählt einen der verfügbaren Leitungstypen aus der Liste aus.
Wählt eine der verfügbaren Profilformen im Querschnitt aus der Liste aus.
Höhe/Nenndurchmesser
Gibt die Höhe oder den Nenndurchmesser an.
Wandstärke
Fachobjekt
Beschreibung der Eigenschaften
Zusammengesetzter Durchlass
Es ist ein Datenobjekt, bestehend aus einer Medienleitung, die mit Stirnwänden und Fundament angereichert ist. Es wird extern aufbereitet und im Programm angemeldet.

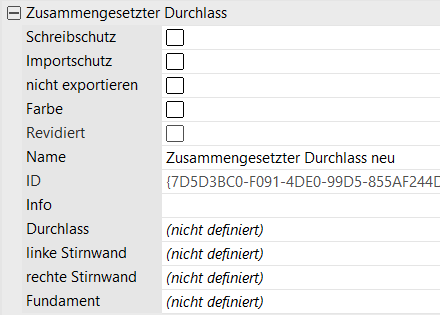

Siehe oben “Basis-Eigenschaften”.
Durchlass
linke Stirnwand
rechte Stirnwand
Fundament
Auswahl eines der verfügbaren Fundamenttypen.
Weitere Informationen:
Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.
Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
