Fachobjekte im Bereich Punkt

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

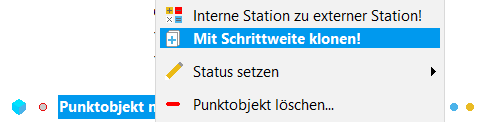

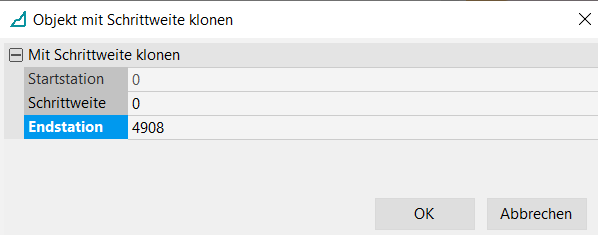

Ab Version 4.7.2 ist die neue Rechtsklick-Option "Mit Schrittweite klonen" für Punktobjekte verfügbar, die genau dann zum Einsatz kommt, wenn eine Trassierungslinie festgelegt ist. Es öffnet sich dabei ein separates Fenster, in dem die Schrittweite und die Start-/Endstation eingegeben werden kann. Das betreffende Element wird im angegebenen Stationsbereich der Trassierungslinie mit der angegebenen Schrittweite geklont.

Bei fehlerhaften Angaben werden die Fehlermeldungen im Arbeitsprotokoll differenziert:
- Meldung für Fehler 1: Die Startstation ist kleiner als die Endstation, aber die Schrittweite ist negativ. Klonen mit Schrittweite kann nicht ausgeführt werden.
- Meldung für Fehler 2: Die Startstation ist größer als die Endstation, aber die Schrittweite ist positiv. Klonen mit Schrittweite kann nicht ausgeführt werden.
- Meldung für Fehler 3: Die Schrittweite ist größer als die Differenz zwischen Start- und Endstation. Klonen mit Schrittweite kann nicht ausgeführt werden.

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Schützt das Fachobjekt vor Veränderungen.
Importschutz	Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Transformation	Definiert gegebenenfalls die Transformation. Über ... öffnet sich die Transformationseinstellung.
Bauspezifik	Definiert die verwendete Bauspezifik.

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Lage	Gibt die Lage an.
Automatische Projektion	Bei Aktivierung findet automatische Projektion auf das Gelände statt.

Hilfskonstruktion	Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial	Definiert, welches Baumaterial für das Objekt verwendet wird.

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Die Auswahl des Lagesystems wird bei Punkt- und Linienobjekten mit variablem Lagesystem angezeigt. Im anderen Fall wählt das Fachobjekt das Lagesystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Lagesystem	bei Punktobjekten	bei Linienobjekten	Achse 1	Achse 2
Absolut	Das Punktobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Ist eine Trassierungslinie vernetzt, wird diese beim Ausrichten in der angerechneten Stelle berücksichtigt. Im anderen Fall, wird ein Richtungspunkt zur Ausrichtung verwendet. Mit Klick auf “…” kann die Lage aus dem Modell gepickt werden: Die Koordinaten werden direkt in 3D ausgewählt und übernommen. Mit SHIFT-Taste wird zusätzlich die Höhe übernommen.	Das Linienobjekt wird in absoluten kartesischen Koordinaten des Projekts definiert. Koordinaten können als Punkteliste direkt oder über einen Dateiverweis in der Schnittstelle Umgrenzung referenziert werden. Ist das Linienobjekt eine Objektkette und im Linienobjekt eine Trassierungslinie vernetzt, wird diese beim Ausrichten des Linienobjekts an den entsprechenden angerechneten Stellen berücksichtigt. Die definierte Linie kann mit den “Trim”-Parametern begrenzt werden.	X	Y
Absolut (nach Norden)	Entspricht dem Lagesystem “Absolut” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “absolut” mit Ausrichtung (0.0, 1.0) in jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	X	Y
Geographisch	Das Lagesystem entspricht dem Lagesystem “Absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	Das Lagesystem entspricht dem Lagesystem “absolut” in geographischen Koordinaten. Die geographischen Koordinaten werden im aktuellen Projektsystem in kartesische Koordinaten transformiert.	L	B
Relativ Es muss eine Trassierungslinie vernetzt sein.	Das Punktobjekt wird relativ zu einer vernetzten Trassierungslinie positioniert. Dazu wird die Station der vernetzten Trassierungslinie sowie der seitliche Abstand T angegeben. Die Ausrichtung in der Lage ergibt sich aus der Tangente der Trassierungslinie an der Station oder durch einen weiteren relativen Ausrichtungspunkt. Die Angabe einer externen Station erfolgt mit “@“.	Die Leitlinie wird relativ zu einer vernetzten Trassierungslinie gebildet. Dazu wird der Stationsbereichs als Definitionsbereich der vernetzten Trassierungslinie sowie der seitliche Abstand T in jeder Station angegeben. Der Abstand T wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung in der Lage an einer Station der Leitlinie ergibt sich aus der Tangente der Trassierungslinie an dieser Station. Die Angabe von externen Stationen erfolgt mit “@“. Optional sind externe Stationen für die T-Werte.	T	U
Relativ (nach Norden)	Entspricht dem Lagesystem “Relativ” mit Ausrichtung (0, 1). Das Punktobjekt wird nach Norden ausgerichtet.	Entspricht dem Lagesystem “relativ” mit Ausrichtung (0, 1) in der Lage an jeder Stelle der Leitlinie (die Objekte der Objektkette werden nach Norden ausgerichtet).	T	U
Relativ zu Linienobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Das Punktobjekt wird relativ zu einem vernetzten Linienobjekt abgesetzt. Zusätzlich wird die Referenzstelle als Start-, End- oder beliebige Station angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	Die Leitlinie wird relativ zu einer vernetzte Leitlinie gebildet. Die vernetzte Leitlinie wird aus einem vernetzten Linienobjekt referenziert. Zusätzlich wird der Definitionsbereich der vernetzten Leitlinie und der relative Abstand R angegeben. Der Abstand R wird als abschnittsweise Definition oder über einen Verweis auf eine Quelle zur Schnittstelle Breite angegeben. Die Ausrichtung wird von der vernetzte Leitlinie übernommen.	R	S
Relativ zu Punktobjekt Es muss ein Referenzobjekt zur Lage vernetzt sein.	Das Punktobjekt wird relativ zu einem vernetzten Punktobjekt positioniert. Zusätzlich wird das Punktobjekt bezüglich im Koordinatensystems des vernetzten Punktobjekts nach rechts (R) und seitlich (S) verschoben. Damit wird die Ausrichtung des vernetzten Punktobjekts optional einer Trassierungslinie entsprechend übernommen.	Für Linienobjekte nicht verfügbar.
Relativ zu gedrehtem Punktobjekt	Entspricht dem Lagesystem “Relativ zu Punktobjekt” mit zusätzlicher Beachtung der Drehung des vernetzten Punktobjekts. Damit wird das Punktobjekt im gedrehten Koordinatensystem des vernetzten Punktobjekts positioniert und darin um (R,S) verschoben.	Für Linienobjekte nicht verfügbar.

Die Auswahl des Höhensystems wird bei Punkt- und Linienobjekten mit variablem Höhensystem angezeigt. Im anderen Fall wählt das Fachobjekt das Höhensystem (bei Punktobjekt absolut, bei Linienobjekt relativ) selbst.

Referenzobjekte werden direkt in der Auswahl ausgewählt, über Drag&Drop vernetzt oder durch “…“ direkt im 3D-Ansichtsfenster gepickt.

Die Höhendifferenz DZ wird auf jede Höhe aufdatiert.

Höhensystem	bei Punktobjekten	bei Linienobjekten	Achse 3
Absolut	Die Höhe wird im absoluten Koordinatensystem des Projekts angegeben. Mit Klick auf “…” kann die Höhe im 3D-Ansichtsfenster picket werden. Die Höhe wird direkt übernommen. Diese werden direkt übernommen. Mit SHIFT-Taste wird zusätzlich die Lage übernommen.	Die Höhen der Leitlinie werden im absoluten Koordinatensystem des Projekts angegeben. Die Höhen werden der Lage entnommen, wenn die Koordinaten 3D angegeben sind.	Z Z ist immer (0, 0, 1).
Achshöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Trassierungslinie an der Stelle der Achse an der Station. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte.	Die Höhen der Leitlinie ergeben sich aus der Trassierungslinie an der Stelle der Achse und über dem Definitionsbereich. Bei Verschiebung von Achse und Gradiente sowie Querneigungen ergibt sich eine Höhendifferenz zur Gradiente. Bei beidseitigen Überhöhungen ergibt sich eine Höhendifferenz zur Gradiente in der Gleismitte. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern.
Gradientenhöhe Es muss eine Trassierungslinie vernetzt sein.	Die Höhe ergibt sich aus der Gradiente der vernetzten Trassierungslinie. Zusätzlich die Höhe aufdatiert. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.	Die Höhen der Leitlinie ergeben sich aus der Gradiente der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert. Die Höhen werden als Liste von (Station, Höhe) direkt oder referenziert bezüglich einer externen Gradiente relativ oder bezüglich einer externen Umgrenzung absolut angerechnet. Optional sind die angegebenen Stationen der Höhen extern. Die Neigung wird für die Auswertung über die gesamte Breite des Querprofils verlängert.
Gradiente geneigt	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an der Station.	Entspricht dem Höhensystem “Gradientenhöhe” mit Einbezug der Querneigungen oder Überhöhungen an den Stationen.
Profil Es muss eine Trassierungslinie vernetzt sein.	Die Höhe wird aus der Höhe des Planungsprofil der vernetzten Trassierungslinie an der Station bestimmt. Zusätzlich wird die Höhe aufdatiert.	Die Höhen der Leitlinie ergeben sich aus dem Planungsprofil der vernetzten Trassierungslinie über dem Definitionsbereich. Zusätzlich werden die Höhen in Abhängigkeit zur Station aufdatiert.
Höhe Bezugsebene	Die Höhe wird aus der verwendeten Bezugsebene an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der verwendeten Bezugsebene bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Bezugsebene wird in der Arbeitsmappe (Ebenen) festgelegt.
Modellprojektion	Die Höhe wird aus der Projektion auf die Projektionsziele an der Lage ermittelt. Zusätzlich wird die Höhe aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf die Projektionsziele bezüglich der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Die Projektionsziele zur Modellprojektion werden in der Arbeitsmappe (Projektionsziel) festgelegt.
Objektprojektion oben Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Projektion auf ein anderes Fachobjekt bestimmt. Es wird die höchstgelegene Höhe verwendet. Zusätzlich wird die Höhe aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.	Die Höhen der Leitlinie ergeben sich aus der Projektion auf ein anderes Fachobjekt bezüglich der Lage der Leitlinie. Es wird die höchstgelegene Höhe verwendet. Zusätzlich werden die Höhen in Abhängigkeit zur Station der Leitlinie aufdatiert. Das Referenzobjekt der Höhe kann eine Gruppe sein.
Objektprojektion unten	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.	Entspricht dem Höhensystem “Objektprojektion oben” mit tiefstgelegener Höhe.
relativ zu Linienobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein. Die Bogenlänge der vernetzten Leitlinie beginnt immer bei 0.	Die Höhe wird aus der Höhe im vernetzten Referenzobjekt der Höhe an der Stelle bestimmt. Zusätzlich wird die Höhe aufdatiert. Der Lagepunkt wird auf das Linienobjekt angerechnet und an entsprechender Stelle die Höhe ausgewertet.	Die Höhen der Leitlinie ergeben sich aus den Höhen des vernetzten Referenzobjekt der Höhe über der Lage der Leitlinie. Zusätzlich werden die Höhen in Abhängigkeit zur Bogenlänge der vernetzten Leitlinie aufdatiert. Die Lage der Leitlinie wird auf das Linienobjekt angerechnet und an entsprechenden Stellen die Höhe ausgewertet.	V Die Achse V ist die geneigte Z - Achse.
relativ zu Punktobjekt Es muss eine Referenzobjekt der Höhe vernetzt sein.	Die Höhe wird aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	Die Höhe der Leitlinie ergibt sich für den gesamten Verlauf aus der Höhe des vernetzten Referenzobjekt der Höhe übernommen. Zusätzlich wird die Höhe aufdatiert.	V Die Achse V ist die geneigte Z - Achse.

Fremdkilometrierung	Gibt eine abweichende Fremdkilometrierung an.
Station	Gibt die Lage in Bezug auf die Stationierung an. Ein vorangestelltes @ gibt den Hinweis, dass sich auf die Fremdkilometrierung bezogen werden soll (externe Stationen).
T	Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an. Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben. Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden. Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Z	Gibt den vertikalen Abstand [m] des Fachobjekts vom gewählten Höhensystem an. Vertikale Abstände nach oben werden positiv und Abstände nach unten negativ angegeben. Es muss immer ein Wert eingegeben werden (z.B. 0).
Skalierung X, Y, Z	Skaliert das Fachobjekt in x (bzw. y oder z) Richtung. Die Skalierung erfolgt separat in den 3 Dimensionen "x, y, z". Bei einer Skalierung in x Richtung von "1" wird das BIM-Objekt in x Richtung in Originalgröße modelliert usw.. Skalierung <1: Verkleinerung. Skalierung >1: Vergrößerung.
Drehung um Z (Lage), um Y, um X	Dreht das Objekt um die Z-Achse (Lagedrehung). Das Objekt wird initial gedreht und anschließend platziert. Die Länge des Objekts wird vor der Drehung ermittelt. Die Angabe der Drehung erfolgt in Grad. Bei einer Angabe von 0° wird das Objekt entlang der Achse ausgerichtet. Dreht das Fachobjekt um die Y-Achse. Dreht das Fachobjekt um die X-Achse.
TR, TS	Verschiebt das Fachobjekt bzgl. seines Koordinatensystems. Ist eine Trassierungslinie ausgewählt, ist das Koordinatensystem entsprechend der Linie ausgerichtet, ansonsten nach Norden.
Einfügepunkte darstellen	Stellt bei Aktivierung die Einfügepunkte farblich im Modell dar.
Beschriften	Bei Aktivierung wird das Fachobjekt mit seinem Namen beschriftet.

Fachobjekt	Beschreibung der Eigenschaften

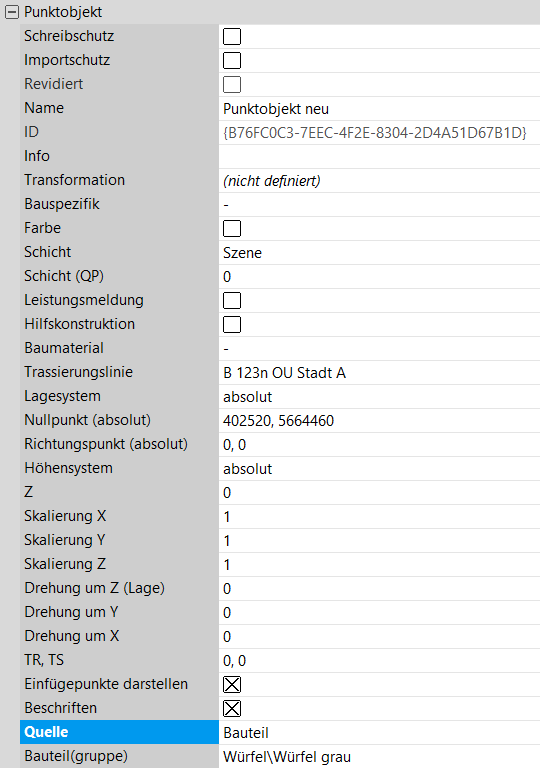

Punktobjekt	“Punktobjekte” sind Fachobjekte, welche sowohl absolut als auch relativ zu Trassierungslinien im Modell definiert werden. Für das Fachobjekt “Punktobjekt” muss ein Bauteil aus einer Bauteilbibliothek definiert werden. Bis Version 4.7.2: Das genaue Positionieren der Punktobjekte erfolgt erst über das Harausfinden der Koordinaten über den Modus “Messen” und dann das Einfügen im “Nullpunkt” über Strg+V. Ab Version 4.8.0: Das genaue Positionieren der Punktobjekte erfolgt über … im Parameter “Nullpunkt (absolut)” und einen Klick an die gewünschte Stelle im Modell. Die Koordinaten für den Nullpunkt werden dabei direkt übernommen. Wenn Sie gleichzeitig die UMSCHALT-Taste drücken, wird zusätzlich der “Z”-Wert des jeweiligen Punkts übernommen. Punktobjekte werden automatisch mit Lagesystem absolut (0,0), Höhensystem absolut (0) und einem grauen Würfel (1x1) als Bauteil angelegt. Wenn bei der Erstellung eine Trassierungslinie selektiert ist, erhält das Punktobjekt als Lagesystem "relativ zu Linienobjekt", die Trassierungslinie wird als Referenz gesetzt und das Punktobjekt an der Station 0 abgesetzt. Als Höhensystem wird "Gradientenhöhe" gesetzt.
	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Quelle	Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird. extern Es wird ein Objekt aus einer Datei verwendet. Bauteil Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet. Bauteilgruppe Es wird eine im Projekt definierte Bauteilgruppe verwendet.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.

Fachobjekt	Beschreibung der Eigenschaften

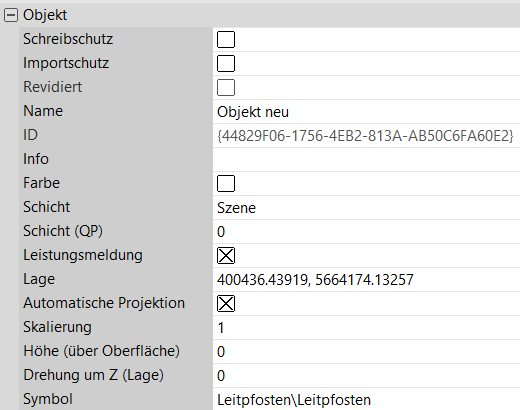

Objekt	“Objekte” sind Fachobjekte, welche durch die Angabe von Punktkoordinaten im Modell definiert werden. Für das Fachobjekt “Objekt” muss ein Bauteil aus einer Bauteilbibliothek definiert werden. Die räumliche Lage von Objekten kann im Modus “Modellieren” angepasst werden. Dazu muss dieses Modul aktiviert sein. Das Objekt kann auch mit der Funktion “direkt parametrisieren” platziert werden. Ab Version 4.7.2 kann die Farbzuweisung über Objektinformationen im rechten Eigenschaftsbereich und über SetColor im BIM-Center eingestellt werden. Das Objekt muss mit Attributen angereichert sein und somit entsprechende BIM-Daten enthalten. Beim IFC-Export kann die Ausgabefarbe nach verschiedenen Kriterien eingestellt werden (Näheres unter BIM-Modell, Export von BIM-Modell).
	Siehe oben “Basis-Eigenschaften”.
	Skalierung	Gibt die Skalierung des Objekts an, bevor es platziert wird.
	Höhe (über Oberfläche)	Gibt die Höhe über der Oberfläche an.
	Symbol	Ermöglicht die Auswahl eines Symbols. Das Symbol kann die Darstellung eines Fachobjekts ersetzen und eignet sich für die Lageplanausgabe. Über … öffnet sich dazu das separate Fenster “Modellauswahl”.

Fachobjekt	Beschreibung der Eigenschaften

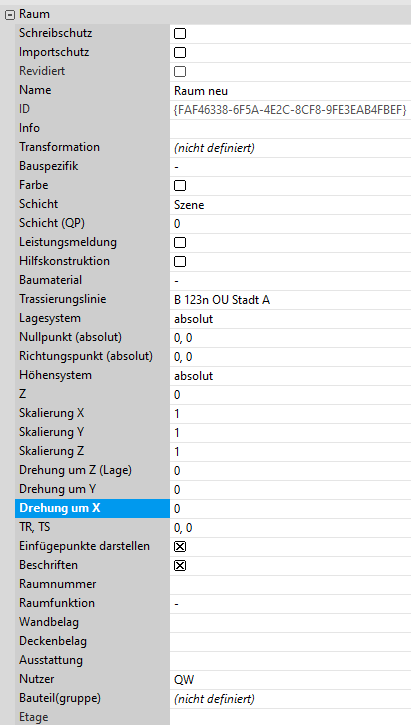

Raum	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”..
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”..
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Raumnummer	Gibt die Raumnummer an.
	Raumfunktion	Wählt die Raumfunktion aus, falls vorhanden.
	Wandbelag
	Deckenbelag
	Ausstattung	Gibt die Ausstattung an.
	Nutzer	Angabe, für welche Nutzer der Raum vorgesehen ist.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
	Etage	Gibt die Etage an.

Fachobjekt	Beschreibung der Eigenschaften

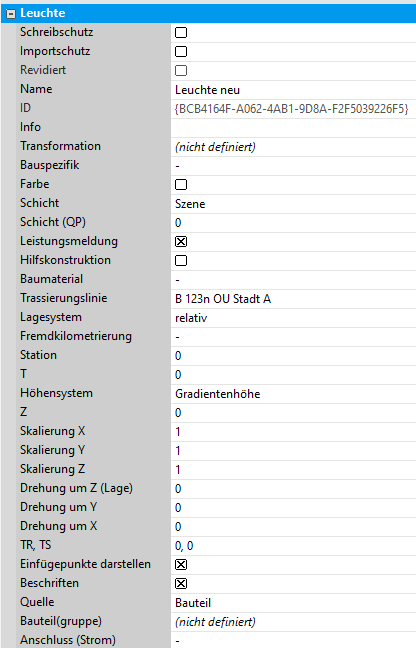

Leuchte	“Leuchten” sind Fachobjekte, welche sowohl absolut als auch relativ zu Trassierungslinien im Modell definiert werden. Für das Fachobjekt Leuchte werden ein Bauteil aus einer entsprechenden Bauteilbibliothek sowie ein Stromanschluss definiert.
	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Quelle	Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird. extern Es wird ein Objekt aus einer Datei verwendet. Bauteil Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet. Bauteilgruppe Es wird eine im Projekt definierte Bauteilgruppe verwendet.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
	Anschluss (Strom)	Gibt den Stromanschluss an.

Fachobjekt	Beschreibung der Eigenschaften

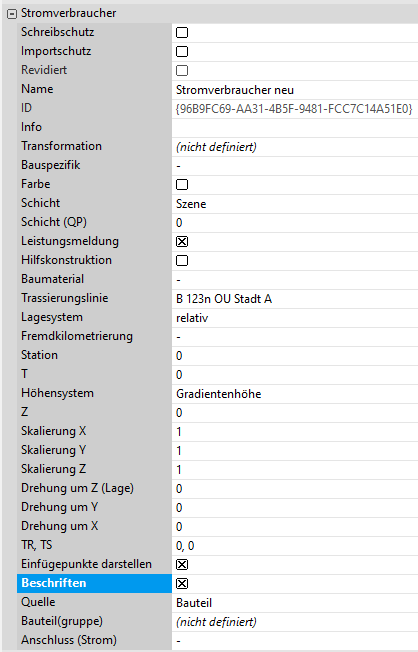

Stromverbraucher	“Stromverbraucher” sind Fachobjekte, welche sowohl absolut als auch relativ zu Trassierungslinien im Modell definiert werden. Für das Fachobjekt Stromverbraucher werden ein Bauteil aus einer entsprechenden Bauteilbibliothek und ein Stromanschluss definiert.
	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Quelle	Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird. extern Es wird ein Objekt aus einer Datei verwendet. Bauteil Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet. Bauteilgruppe Es wird eine im Projekt definierte Bauteilgruppe verwendet.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
	Anschluss (Strom)	Gibt den Stromanschluss an.

Fachobjekt	Beschreibung der Eigenschaften

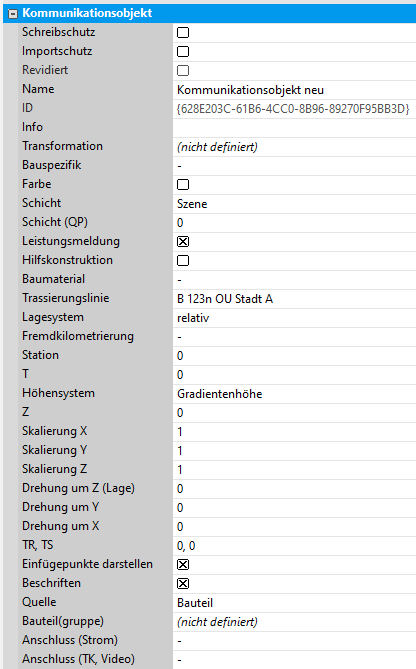

Kommunikation Ab Version 4.7.2 - Kommunikationsobjekt	Über “Kommunikation” lassen sich Fachobjekte modellieren, welche sowohl absolut als auch relativ zu Trassierungslinien im Modell definiert werden. Für das Fachobjekt Kommunikation werden ein Bauteil aus einer entsprechenden Bauteilbibliothek, ein Stromanschluss und ein Anschluss für Telekommunikation/Video definiert.
	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Quelle	Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird. extern Es wird ein Objekt aus einer Datei verwendet. Bauteil Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet. Bauteilgruppe Es wird eine im Projekt definierte Bauteilgruppe verwendet.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
	Anschluss (Strom)	Gibt den Stromanschluss an.
	Anschluss (TK, Video)

Fachobjekt	Beschreibung der Eigenschaften

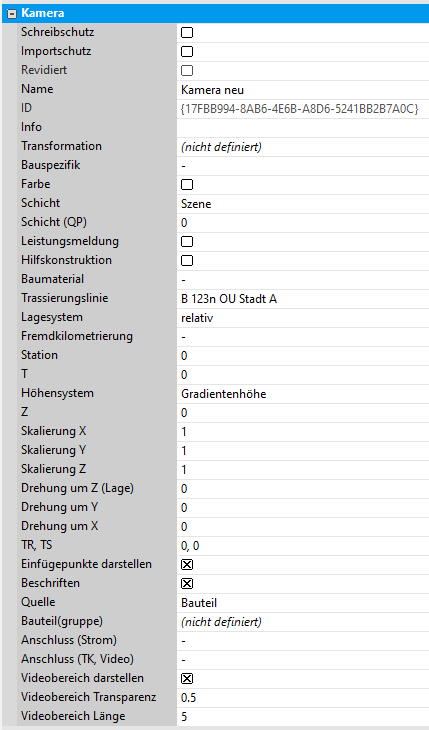

Kamera	Über “Kamera” wird ein Fachmodell modelliert, welches sowohl absolut als auch relativ zu Trassierungslinien im Modell definiert werden kann. Für das Fachobjekt Kamera werden ein Bauteil aus einer entsprechenden Bauteilbibliothek, ein Stromanschluss, ein Anschluss für Telekommunikation/Video sowie ein Videobereich definiert.
	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Quelle	Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird. extern Es wird ein Objekt aus einer Datei verwendet. Bauteil Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet. Bauteilgruppe Es wird eine im Projekt definierte Bauteilgruppe verwendet.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
	Anschluss (Strom)	Gibt den Stromanschluss an.
	Anschluss (TK, Video)
	Videobereich darstellen	Falls aktiviert, wird der Videobereich dargestellt.
	Videobereich Transparenz
	Videobereich Länge

Fachobjekt	Beschreibung der Eigenschaften

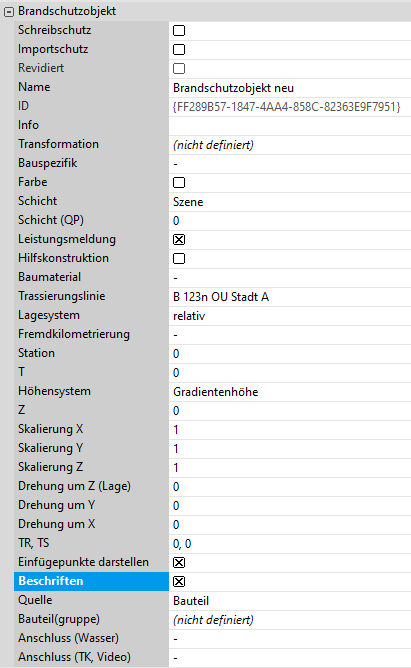

Brandschutz Ab Version 4.7.2 - Brandschutzobjekt	Über “Brandschutz” lassen sich Fachobjekte modellieren, welche sowohl absolut als auch relativ zu Trassierungslinien im Modell definiert werden. Für das Fachobjekt Brandschutz werden ein Bauteil aus einer entsprechenden Bauteilbibliothek, ein Wasseranschluss und ein Anschluss für Telekommunikation/Video definiert.
	Siehe oben “Basis-Eigenschaften”.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.
	Referenzobjekt Lage	Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich. Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.
	R, S	Die Richtung bestimmt die Ausrichtung des Punktobjekts.
	Referenzstelle	Zur Auswahl stehen “Start”, “Ende”, “Station”. Die Option gilt für Lagesystem “relativ zu Linienobjekt”.
	Quelle	Gibt an, aus welcher Quelle das 3D-Objekt verwendet wird. extern Es wird ein Objekt aus einer Datei verwendet. Bauteil Es wird ein direktes Bauteil aus einer Bauteilbibliothek verwendet. Bauteilgruppe Es wird eine im Projekt definierte Bauteilgruppe verwendet.
	Bauteil(gruppe)	Gibt das passende Bauteil oder die passende Bauteilgruppe an. Über ... öffnet sich ein Dialogfenster zum Wählen des Modells.
	Anschluss (Strom)	Gibt den Stromanschluss an.
	Anschluss (TK, Video)

Fachobjekt	Beschreibung der Eigenschaften
Dokument Bis Version 4.7.0, anschließend unter Fachobjekte im Bereich Beschreibung \| Dokument verfügbar.	Dokumente sind Fachobjekte, welche mit externen Dateien verknüpft sind (z. B. mit PDF-Plänen). Die räumliche Lage von Dokumenten kann im Modus “Modellieren” angepasst werden.

Fachobjekt

Beschreibung der Eigenschaften

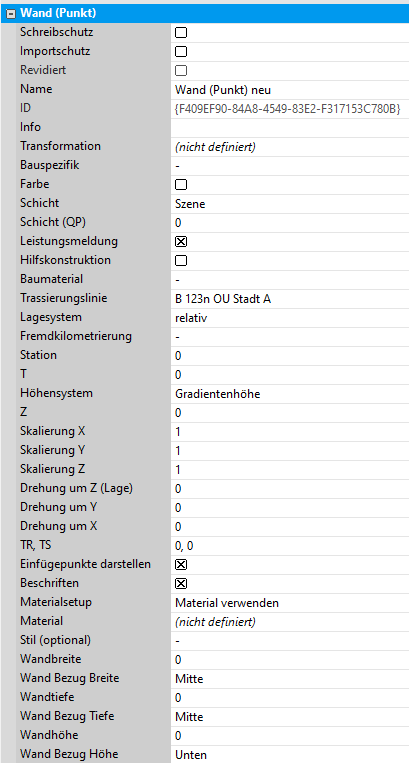

Wand (Punkt)

Ab Version 4.7.2

Erzeugt ein Objekt, welches eine Breite und eine Höhe hat. Die punktbasierte Wand hat zusätzlich eine Tiefe.
Die Werte geben die Abmessung der Wand an.
Die Angabe Einfügepunkt TR, Einfügepunkt TS, Einfügepunkt Z stellen ein, wo der Einfügepunkt sich an der Mauer befindet.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Materialsetup

Ab Version 4.8.0 - “Materialmodus”.

Auswahl zwischen “kein Material”, “Material verwenden” und “Stil verwenden”.

Dementsprechend folgen weitere Einstellungen des verwendeten Materials oder Stils.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem eine Materialdefinitionangegeben werden kann.

Stil (optional)

Wählt einen evtl. vorhandenen Darstellungsstil aus.

Nullpunkt (absolut)

Lagewerte des Nullpunkts bei der Auswahl des Lagesystems “absolut”.

Richtungspunkt (absolut)

Lagewerte des Richtungspunkts bei der Auswahl des Lagesystems “absolut”.

Referenzobjekt Lage

Hier wird das betreffende Referenzobjekt in der Lage verknüpft. Die Verknüpfung erfolgt über das Picken des Objekts mit der Maus im Ansichtsfenster oder das Markieren des Objekts mit der gleichzeitig gedrückten ALT-Taste im Projektbaum und Übertragen auf die betreffende Zeile im rechten Eigenschaftsbereich.

Die Option gilt für Lagesystem “relativ zu Punktobjekt”, “relativ zu Linienobjekt”, “relativ zu gedrehtem Punktobjekt”.

R, S

Die Richtung bestimmt die Ausrichtung des Punktobjekts.

Referenzstelle

Zur Auswahl stehen “Start”, “Ende”, “Station”.

Die Option gilt für Lagesystem “relativ zu Linienobjekt”.

Wandbreite

Wand Bezug Breite

Wandtiefe

Wand Bezug Tiefe

Wandhöhe

Wand Bezug Höhe

Weitere Informationen:

Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.

Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
