Fachobjekte im Bereich Schnitt

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Schützt das Fachobjekt vor Veränderungen.
Importschutz	Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Fachobjekt

Beschreibung der Eigenschaften

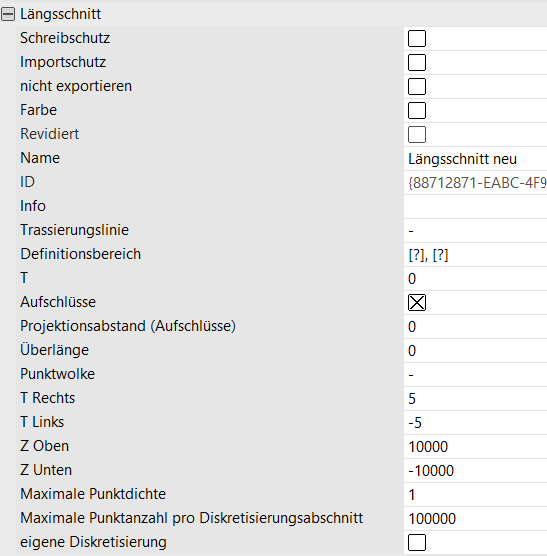

Längsschnitt

Ein Längsschnittobjekt wird zur Generierung von Längsschnitten mit spezifischen Einstellungen verwendet und kann anschließend exportiert werden. Alle Einstellungen erfolgen im rechten Eigenschaftsbereich.

Anschließend erfolgt die Auswertung über die Option “Längsschnitt berechnen!” im jeweiligen Kontextmenü.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Trassierungslinie

Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.

Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!

Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.

Definitionsbereich

Gibt den Bereich an, in welchem das Objekt modelliert wird.

Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.

Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.

T

Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achse an.

Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.

Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.

Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"

Aufschlussmagnet

Angabe des Abstands in m, der beim Projizieren von Aufschlüssen im Längsschnitt berücksichtigt wird.

Überlänge

Gibt die Überlänge an.

eigene Diskretisierung

Falls aktiviert, erscheinen zusätzliche Parameter zum Einstellen der Diskretisierung für Achse, Gradiente und Schritt.

Diskretisierung Achse

Gibt den maximalen Diskretisierungsfehler [m] für die Achse an.

Diskretisierung Gradiente

Gibt den maximalen Diskretisierungsfehler [m] für die Gradiente an.

Diskretisierung Schritt

Gibt den maximalen Diskretisierungsschritt [m] an.

Fachobjekt

Beschreibung der Eigenschaften

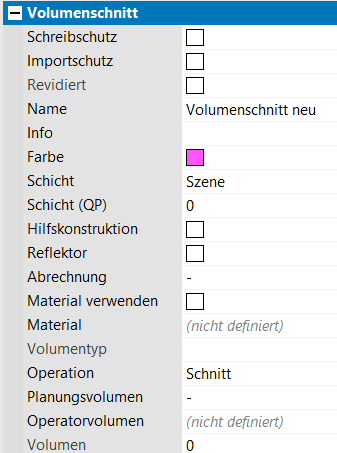

Volumenschnitt

Bis Version 4.7.1.

Ein Prototypobjekt zum Verschneiden von zwei Volumenobjekten (“Planungsvolumen” und “Operatorvolumen”) miteinander. Alle Einstellungen erfolgen im rechten Eigenschaftsbereich.

Anschließend erfolgt die Auswertung über die Option “Volumenschnitte aktualisieren!” im jeweiligen Kontextmenü.

Bei älteren Projekten, die dieses Fachobjekt enthalten, erscheint beim Öffnen des Projekts ein Popup-Fenster mit entsprechender Warnung. Beim Speichern des Projekts wird das Fachobjekt aus der RSM-Datei entfernt.

Siehe oben “Basis-Eigenschaften”.

Allgemeine Eigenschaften

Farbe	Wählt eine Farbe für den IFC-Export aus.
Schicht	Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”. Details unter Darstellungsreihenfolge in KorFin®.
Schicht (QP)	Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung Ab Version 4.8.0	Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.

Hilfskonstruktion	Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial	Definiert, welches Baumaterial für das Objekt verwendet wird.

Reflektor

Falls aktiviert, wird das Element als Reflektor betrachtet.

Abrechnung

Falls eine Abrechnung definiert bzw. importiert und angemeldet ist, kann sie ausgewählt und verknüpft werden.

Material verwenden

Verwendet ein bestimmtes Material bei Aktivierung.

Material

Material des Objekts. Über ... öffnet sich ein Skripteditor, in welchem ein Defmod-Tag angegeben werden kann. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben.

Volumentyp

Wählt den Typ des Volumenkörpers an.

Operation

Wählt eine Operation aus. Mögliche Auswahl - “Schnitt”, “Differenz”, “Vereinigung”.

Planungsvolumen

Wählt das Planungsvolumen aus einer Liste aus.

Operatorvolumen

Gibt das Operatorvolumen an.

Volumen

Gibt den Volumeninhalt des Volumenobjekts an.

Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.

Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
