Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an. Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.
Die Fachobjekte dieses Fachbereichs umfassen:
Basis-Eigenschaften
Schreibschutz
Schützt das Fachobjekt vor Veränderungen.
Importschutz
Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren
Ab Version 4.8.0
Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert
Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name
Gibt den Namen des Fachobjekts an.
ID
Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte).
Sie darf nicht verändert werden.
Info
Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.
Transformation
Definiert gegebenenfalls die Transformation. Über ... öffnet sich die Transformationseinstellung.
Wählt eine Schicht aus, in welcher das neue Objekt im Gesamtmodell dargestellt werden soll. Zur Auswahl stehen “Modell”, “Konstruktionslinien”, “Szene”, “über Szene”.
Wählt eine Schicht aus, in welcher das neue Objekt im Querprofil dargestellt werden soll. Zur Auswahl stehen “unten”, “0”, “oben”.
Leistungsmeldung
Ab Version 4.8.0
Wenn aktiviert, enthalten die Objekte die Zusatzinformation, ob sie gemeldet werden sollen oder nicht. Diese Information wird nach dem Upload in die Datenbank von der KorFin® mobile App verwendet. Nur aktivierte Objekte stehen in der KorFin® mobile App zur Leistungsmeldung zur Verfügung.
Hilfskonstruktion
Definiert, ob ein Modell für das Fachobjekt erstellt wird (Option deaktiviert) oder das Fachobjekt nur als Hilfsobjekt verwendet und kein Modell erstellt wird (Option aktiviert).
Baumaterial
Definiert, welches Baumaterial für das Objekt verwendet wird.
Trassierungslinie
Gibt die zugehörige Trassierungslinie zum Fachobjekt an. Danach können je nach Fachobjekt weitere Parameter zum Einstellen erscheinen.
Achtung: Eine einfache Konstruktionslinie ist keine Trassierungslinie!
Hier können in KorFin® erstellte oder importierte Trassierungen und BIM-Konstruktionslinien verknüpft werden.
Fachobjekt
Beschreibung der Eigenschaften
Konstruktionslinie
Die Konstruktionslinie ermöglicht den Entwurf von Linien, welche für die Modellierung von Straßen, Bahn oder Energietrassen verwendet werden kann.

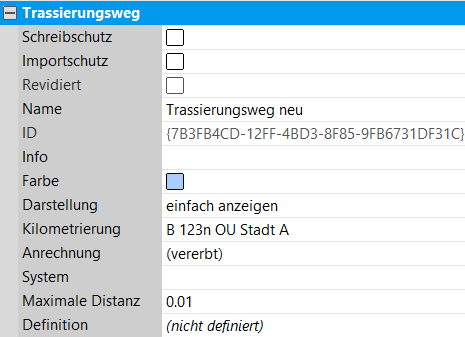

Ein Trassierungsweg stellt eine Zusammenfassung mehrerer Trassierungsliniensektionen dar.
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Darstellung
Gibt an, wie die Trassierungslinie angezeigt wird, wenn diese nicht ausgewählt ist und die Option “Markierte Trassierungslinien anzeigen” aktiviert ist.

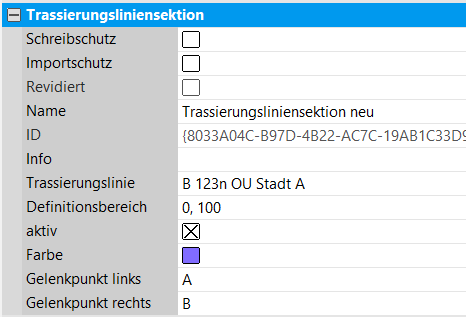

Ein Sektion stellt einen Abschnitt auf einer Trassierungslinie dar.
Siehe oben “Basis-Eigenschaften”.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
aktiv
Beim Aktivieren schaltet sich die Option ein.
Gelenkpunkt links
Wählt den linken Gelenkpunkt.
Gelenkpunkt rechts
Wählt den rechten Gelenkpunkt.
Fachobjekt
Beschreibung der Eigenschaften

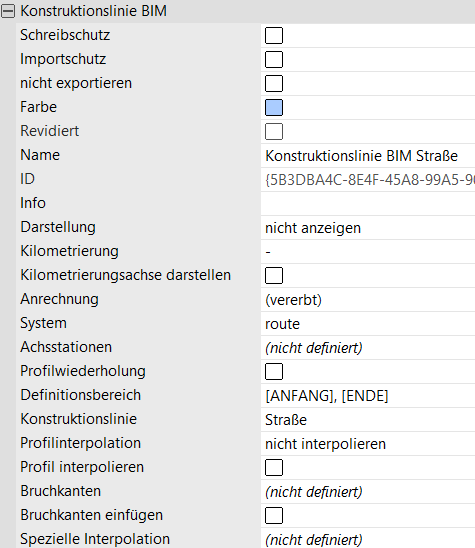

Konstruktionslinie BIM
Beispiel aus Version 4.7.2
Beispiel aus Version 4.8.0
BIM-Konstruktionslinie wird mit der dazugehörigen normalen Konstruktionslinie verknüpft.
Die BIM-Konstruktionslinie bekommt weitere Eigenschaften, je nachdem welche Art der Konstruktionslinie damit verbunden ist (Straße, Bahn etc.).
Hintergrund ist: Eine BIM-Konstruktionslinie benötigt spezifische Informationen, die möglicherweise nicht von der normalen Konstruktionslinie abzuleiten sind (z.B. die Segmentgröße, welche angibt, wie die Objekte anschließend segmentiert werden).
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Darstellung
Gibt an, wie die Trassierungslinie angezeigt wird, wenn diese nicht ausgewählt ist und die Option “Markierte Trassierungslinien anzeigen” aktiviert ist.
Öffnet den Skripteditor, in welchem Achsstationen oder ein Verweis zu einer externen Datenquelle definiert werden können über ... .
Profilwiederholung
Bei Aktivierung gibt die Wiederholung des Profils an.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
Profilinterpolation
Diese Eigenschaft stellt ein, wie zwischen zwei Querprofilen an Zwischenstellen die Querprofile interpoliert werden. Einstellbar ist:
nicht interpolieren => Es wird das bestehende Profil genutzt;
nach Punktnummer => Die Punktnummern werden miteinander verbunden und entsprechend interpoliert;
geometrisch (beidseitig) => Die Querprofile werden von beiden Seiten eingetragen.
Profil interpolieren
Bei Aktivierung und je nach Einstellung oben wird das Querprofil interpoliert.
Bruchkanten
Es sind Gelände- oder Planungslinien, die sich durch eine deutliche Änderung der Neigung ergeben.
Um die Modellierung zu optimieren, können Bruchkanten zusätzlich im DXF-Format angemeldet werden. In diesem Fall richtet sich die Modellierung nach der Bruchkante und nicht nach der vorhanden Nummerierung aus.
Die Verknüpfung zur betreffenden Datei erfolgt über … im Skripteditor. Hier können auch einzelne Punkte der Linienführung als Koordinaten angegeben werden (z.B. über Polylinienmessung im Messmodus).
Bruchkanten können bei Trassierungsobjekten (“Straße”, “Straße (LandXML)”, “Gleis”, “Gleis (LandXML)”, wo entlang der gesamten Linie Querprofile mit hinterlegt sind, angegeben werden. In diesem Fall gelten die Bruchkanten für alle Profile.
Bruchkanten können bei Volumenobjekten angegeben werden. In diesem Fall werden sie bei Volumen berücksichtigt.
Es werden Linien geladen und die Durchstöße der Linie im Querprofil aufsteigend mit der Liniennummer berechnet. Die Querprofilpunkte aller Querprofillinien/der Querprofillinie die mit den Durchstößen übereinstimmen (Toleranz 1 cm Lage, 10 cm Höhe) übernehmen die Liniennummer des Durchstoßpunkts.
Bruchkanten einfügen
Falls aktiviert, wird/werden die unter “Bruchkanten” verknüpfte(n) Linie(n) berücksichtigt.
Bruchkanten modellieren
Falls aktiviert, wird/werden die die unter “Bruchkanten” verknüpfte(n) Linie(n) farblich gekennzeichnet.
Konstruktionslinie
Angabe der zugrundeliegenden Konstruktionslinie.
Texturierung
Texturierung des Profils. Über ... öffnet sich ein Skripteditor, in welchem die Texturierungen der Bereiche zwischen den Profilpunkten definiert werden können.
Die Erstellung texturierter Profile wird in der Schulung vermittelt. Die Defmod-Tags werden im Kapitel Materialdefinition beschrieben. Neben der Angabe von Profilpunktnummern (CARD/1) werden auch Profilpunktbezeichnungen (Vestra) unterstützt.
Spezielle Interpolation
Fachobjekt
Beschreibung der Eigenschaften

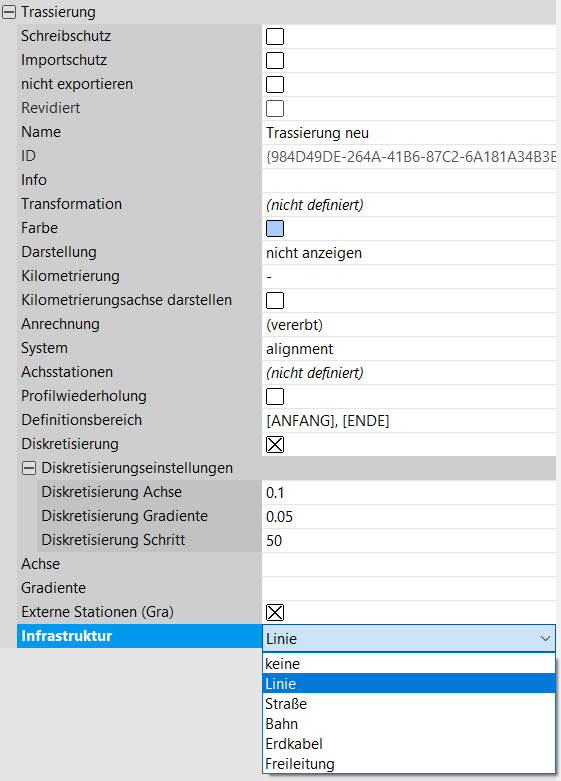

Trassierung
Objekt zum Integrieren einer Trassierung anhand einer Achse und Gradiente.
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Darstellung
Gibt an, wie die Trassierungslinie angezeigt wird, wenn diese nicht ausgewählt ist und die Option “Markierte Trassierungslinien anzeigen” aktiviert ist.
Öffnet den Skripteditor, in welchem Achsstationen oder ein Verweis zu einer externen Datenquelle definiert werden können über ... .
Profilwiederholung
Bei Aktivierung gibt die Wiederholung des Profils an.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
Diskretisierung
Bei Aktivierung werden weitere Einstellungen der Diskretisierung benötigt.
Diskretisierung Achse
Gibt den maximalen Diskretisierungsfehler [m] für die Achse an.
Diskretisierung Gradiente
Gibt den maximalen Diskretisierungsfehler [m] für die Gradiente an.
Diskretisierung Schritt
Gibt den maximalen Diskretisierungsschritt [m] an.
Achse
Öffnet ein Dialogfenster zum Wählen der Datengrundlage der Achse des Verkehrswegs über ... .
Gradiente
Öffnet ein Dialogfenster zum Wählen der Datengrundlage der Gradiente des Verkehrswegs über ... .
Externe Stationen (Gra)
Verwendet die externe Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, statt die interne bei Aktivierung.

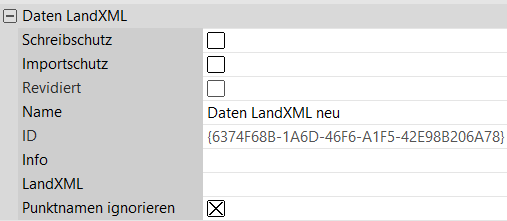

Gibt den Pfad zur entsprechenden Datei mit benötigten LandXML-Daten an.
Punktnamen ignorieren
Ignoriert bei Aktivierung die Punktnamen.
Fachobjekt
Beschreibung der Eigenschaften

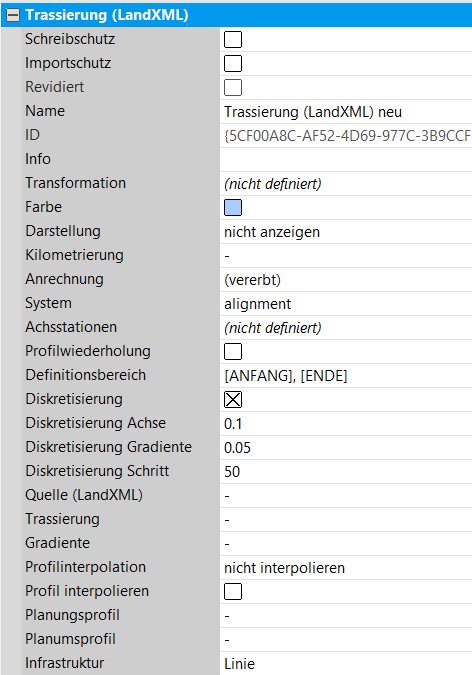

Trassierung (LandXML)
Objekt zum Integrieren einer Trassierung auf Basis von LandXML-Daten.
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Darstellung
Gibt an, wie die Trassierungslinie angezeigt wird, wenn diese nicht ausgewählt ist und die Option “Markierte Trassierungslinien anzeigen” aktiviert ist.
Öffnet den Skripteditor, in welchem Achsstationen oder ein Verweis zu einer externen Datenquelle definiert werden können über ... .
Profilwiederholung
Bei Aktivierung gibt die Wiederholung des Profils an.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
Diskretisierung
Bei Aktivierung werden weitere Einstellungen der Diskretisierung benötigt.
Diskretisierung Achse
Gibt den maximalen Diskretisierungsfehler [m] für die Achse an.
Diskretisierung Gradiente
Gibt den maximalen Diskretisierungsfehler [m] für die Gradiente an.
Diskretisierung Schritt
Gibt den maximalen Diskretisierungsschritt [m] an.
Profilinterpolation
Diese Eigenschaft stellt ein, wie zwischen zwei Querprofilen an Zwischenstellen die Querprofile interpoliert werden. Einstellbar ist:
nicht interpolieren => Es wird das bestehende Profil genutzt;
nach Punktnummer => Die Punktnummern werden miteinander verbunden und entsprechend interpoliert;
geometrisch (beidseitig) => Die Querprofile werden von beiden Seiten eingetragen.
Profil interpolieren
Bei Aktivierung und je nach Einstellung oben wird das Querprofil interpoliert.
Planungsprofil
Gibt die Bezeichnung des Planungsprofils an.
Planumsprofil
Gibt die Bezeichnung des Planumsprofils an.
Quelle (LandXML)
Wählt die Daten (LandXML), welche die Quelle zur Modellierung des Fachobjekts darstellen.

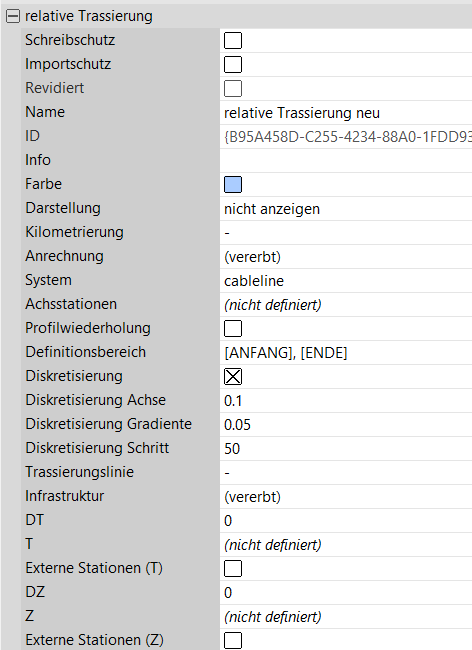

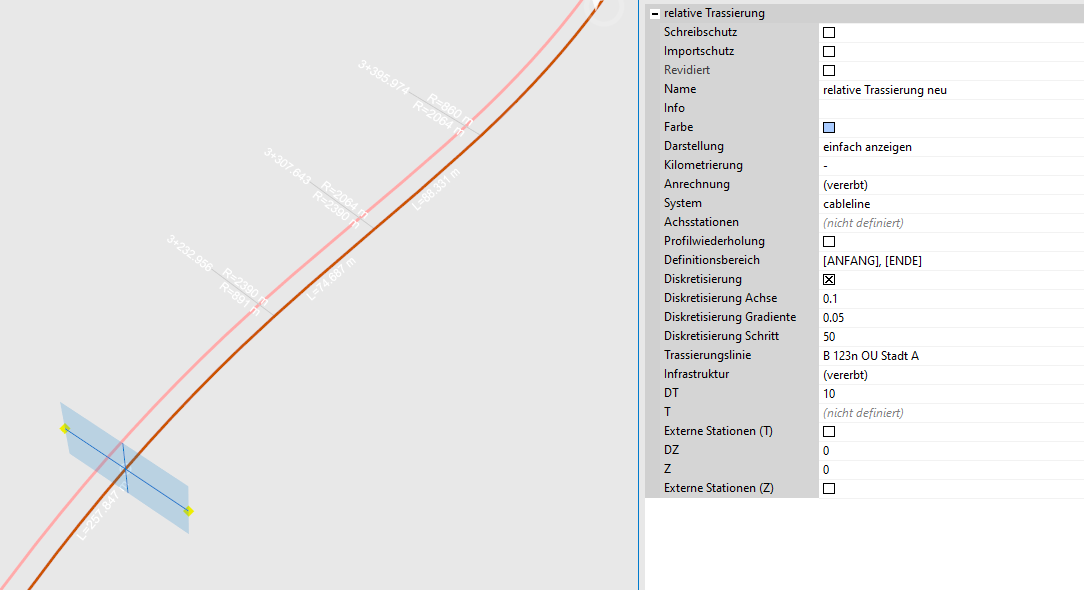

Eine neue Trassierung relativ zu einer anderen bereits bestehenden Trassierung im BIM-System (mit Bezug auf das Planungsobjekt “Konstruktionslinie BIM).
Für eine relative Trassierung ist eine Trassierungsachse Voraussetzung. Mit der Auswahl der Bezugstrassierungslinie im rechten Eigenschaftsbereich wird eine Verknüpfung zwischen der Trassierungslinie und der relativen Trassierung hergestellt. Es werden alle Trassierungselemente / Stationen usw. übernommen.
Die relative Trassierung kann als Achsparallele mit einem definierten Abstand (DT) erstellt werden.
Anwendungsbereich - Erdkabel.
Siehe oben “Basis-Eigenschaften”.
Allgemeine Eigenschaften
Darstellung
Gibt an, wie die Trassierungslinie angezeigt wird, wenn diese nicht ausgewählt ist und die Option “Markierte Trassierungslinien anzeigen” aktiviert ist.
Öffnet den Skripteditor, in welchem Achsstationen oder ein Verweis zu einer externen Datenquelle definiert werden können über ... .
Profilwiederholung
Bei Aktivierung gibt die Wiederholung des Profils an.
Definitionsbereich
Gibt den Bereich an, in welchem das Objekt modelliert wird.
Es werden die beiden Stationen für Start und Ende des Objekts getrennt durch ein Komma angegeben. Voreingestellt ist die Angabe [ANFANG],[ENDE] zur Modellierung des Objekts über die Gesamtlänge der importierten Trassierungslinie.
Stationsbezüge zur externen Stationierung (Kilometrierung) werden mit einem @ vor der Station gekennzeichnet.
Diskretisierung
Bei Aktivierung werden weitere Einstellungen der Diskretisierung benötigt.
Diskretisierung Achse
Gibt den maximalen Diskretisierungsfehler [m] für die Achse an.
Diskretisierung Gradiente
Gibt den maximalen Diskretisierungsfehler [m] für die Gradiente an.
Diskretisierung Schritt
Gibt den maximalen Diskretisierungsschritt [m] an.
Gibt die Skriptdefinition für den seitlichen Abstand [m] der Linie zur ausgewählten Achsean.
Seitliche Abstände in Stationierungsrichtung rechts der Achse werden positiv und Abstände links der Achse werden negativ angegeben.
Sollen Stationen und negative “T” Werte verwendet bzw. Vorzeichen (+,-) werden, dann müssen diese in Anführungszeichen gesetzt werden. Um mehrere Stationen angeben zu können, müssen diese dann mit \n abgetrennt werden.
Beispiel: "300, -8\n310, -10\n315, -10\n320, -8"
Externe Stationen (T)
Gibt die Information an, ob Angaben im Skript für T sich auf externe (Option aktiviert) oder interne Stationen beziehen.
DZ
Verschiebt das Objekt entlang der vertikalen Achse um einen konstanten Wert. Höhenverschiebungen nach oben werden positiv und Höhenverschiebungen nach unten negativ angegeben.
Z
Gibt den vertikalen Abstand [m] des Fachobjekts vom gewählten Höhensystem an. Vertikale Abstände nach oben werden positiv und Abstände nach unten negativ angegeben.
Externe Stationen (Z)
Verwendet bei Aktivierung statt der internen Stationierung die Stationierung der zuvor definierten Kilometrierung des Verkehrswegs, also die externe Stationierung.
Fachobjekt
Beschreibung der Eigenschaften

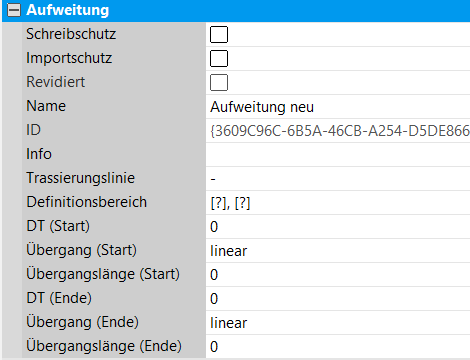

Aufweitung
Objekt, welches als Element eines Trassierungswegs verwendet werden kann.
Siehe oben “Basis-Eigenschaften”.
DT (Start)
Gibt den Start-Aufweitungsabstand zur Erdkabellinie an.
Gibt die Länge der Strecke zwischen dem Ende des Definitionsbereichs und dem Erreichen des Start-Aufweitungsabstands an.
Fachobjekt
Beschreibung der Eigenschaften

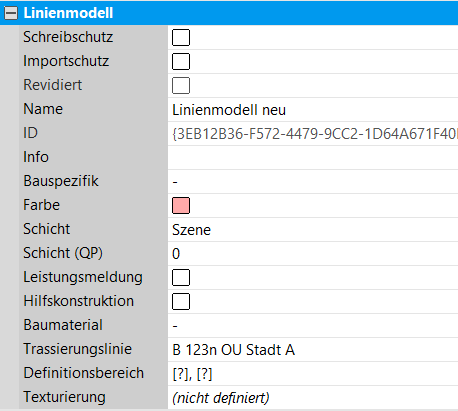

Linienmodell
Dieses Fachobjekt dient zum Abbilden der Oberfläche eines BIM-Trassierungsobjekts. Grundlage bilden dabei eine Achse, eine Gradiente und entsprechende Querprofile, damit das Linienmodell dargestellt werden kann.
Texturierung des Profils. Über ... öffnet sich ein Skripteditor, in welchem die Texturierungen der Bereiche zwischen den Profilpunkten definiert werden können.
Die Erstellung texturierter Profile wird in der Schulung vermittelt. Die Defmod-Tags werden im Kapitel “Materialdefinition” beschrieben. Neben der Angabe von Profilpunktnummern (CARD/1) werden auch Profilpunktbezeichnungen (Vestra) unterstützt.
Fachobjekt
Beschreibung der Eigenschaften

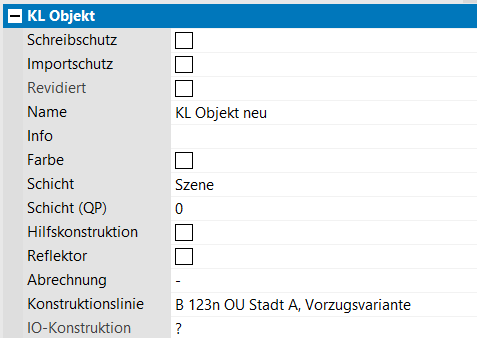

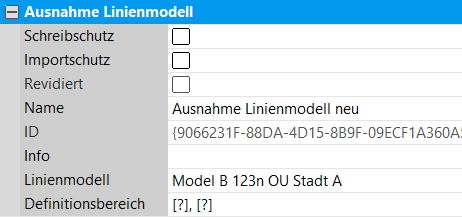

Ausnahme Linienmodell
Bereich am Linienmodell, welcher nicht dargestellt werden soll.
Falls aktiviert, wird das Element als Reflektor betrachtet.
Abrechnung
Falls eine Abrechnung definiert bzw. importiert und angemeldet ist, kann sie ausgewählt und verknüpft werden.
Konstruktionslinie
Angabe der verknüpften Konstruktionslinie.
IO-Konstruktion
Fachobjekt
Beschreibung der Eigenschaften

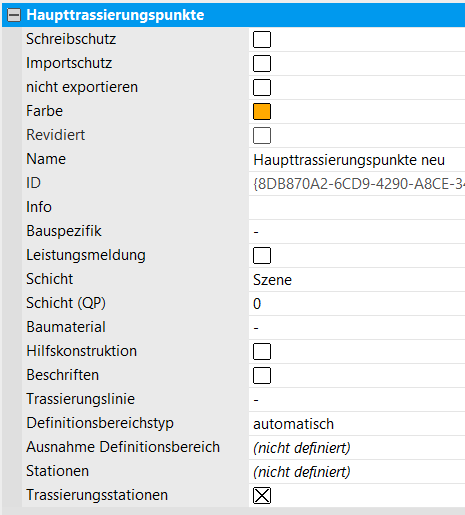

Haupttrassierungspunkte
Ab Version 4.8.0
Siehe oben “Basis-Eigenschaften”.
Definitionsbereichstyp
Auswahl zwischen “automatisch“, “manuell“, “Anfang bis Mitte“, “Mitte bis Ende“.
Ausnahme Definitionsbereich
Stationen
Trassierungsstationen
Weitere Informationen:
Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.
Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
