Fachobjekte im Bereich Vermessung
Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.
Die Fachobjekte dieses Fachbereichs umfassen:
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

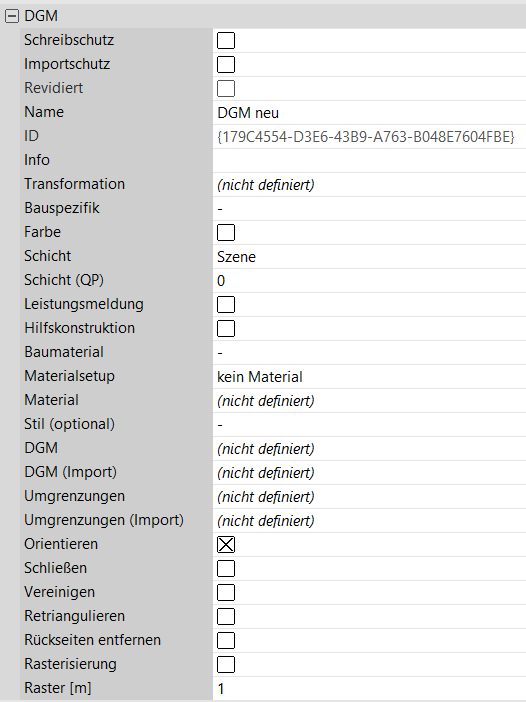

DGM | Ein neues DGM direkt in KorFin® oder ein externes DGM (z.B. im LandXML-, IFC-, VESTRA-Format etc.) zum Anmelden in KorFin®. Das neue DGM kann nur in einem bestimmten Definitionsbereich gelten und verschnitten werden. Wichtig ist dabei, dass bei “Transformation” die Option “absolutes Projektsystem” gesetzt ist. | |
Siehe oben “Basis-Eigenschaften”. | ||
DGM | Verknüpft das zugehörige DGM. Ab Version 4.8.0 können IFC-Dateien als Datenquelle genutzt werden. | |
DGM (Import) | Gibt den Pfad für den Import eines extern erstellten DGMs als Datei an. | |
Umgrenzungen | Gibt die Umgrenzungen und Lage der Flächen an. Über ... öffnet sich der Skripteditor. Dieser ermöglicht die Auswahl einer Datei. | |
Umgrenzungen (Import) | Gibt den Pfad für den Import einer Umgrenzungsdatei an. | |
Orientieren | Bei Aktivierung wird die Umgrenzung der Fläche in die mathematisch positive Richtung (gegen den Uhrzeigersinn) orientiert. | |
Schließen | Bei Aktivierung wird die Umgrenzung geschlossen. | |
Vereinigen | ||
Retriangulieren | Falls aktiviert, wird das DGM aus seinen Punkten heraus neu trianguliert. Bestehende Dreiecke werden entfernt. | |
Rückseiten entfernen | Bei Aktivierung werden die Rückseiten des Objekts nicht dargestellt. | |
Rasterisierung | Das Rasterisieren wird zum Unterteilen eines DGMs verwendet, um keine Originaltriangulation verwenden zu müssen. Damit ist eine beliebige Rasterung einer Triangulation möglich. Dies ermöglicht ein verbessertes Baugrundmodell. Bitte achten Sie darauf, dass je feiner das Gitter desto mehr Geometrie erstellt wird. | |
Raster (m) | Falls Rasterisierung aktiviert ist, erfolgt hier die genaue Angabe in m. |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

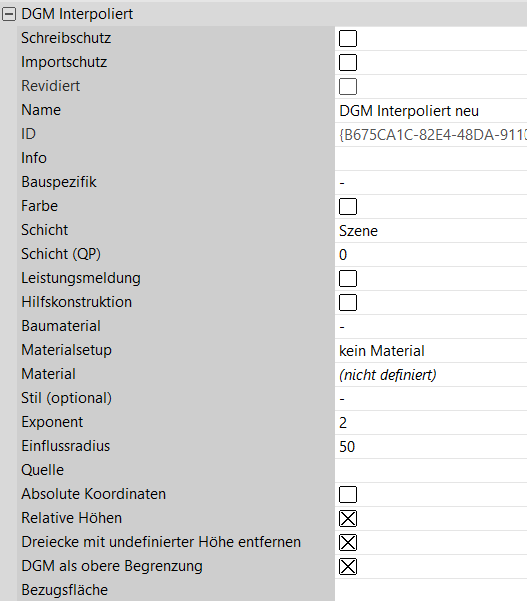

DGM Interpoliert | Ein neues interpoliertes DGM auf der Grundlage eines Basis-DGMs (z.B. zum Darstellen eines Grundwassermodells) direkt in KorFin®. Dabei wird eine entsprechende XYZ-Datei angemeldet und über zusätzliche Interpolationspunkte werden z.B. die Tiefen der Grundwasserstände abgebildet. Das Fachobjekt “DGM Interpoliert” ruft einen eigenen Dateiauswahldialog auf, in welchem ausgewählt werden kann, ob absolute oder lokale Koordinaten angegeben werden. | |
Siehe oben “Basis-Eigenschaften”. | ||
Exponent | ||
Einflussradius | ||
Quelle | Gibt den Pfad zur Quelldatei an. | |
Absolute Koordinaten | Falls aktiviert, werden absolute Koordinaten angezeigt. | |
Relative Höhen Ab Version 4.7.0 | Es sind die Höhen in der Quelldatei, hier steht entweder die absolute Höhe oder die relative Höhe des Grundwasserstands (z.B. -7m statt 410m). | |
Dreiecke mit undefinierter Höhe entfernen Ab Version 4.7.0 | Diese können entstehen, wenn ein Punkt außerhalb der IDW Einflussradien fällt. Die Dreiecke werden in diesem Fall entweder entfernt oder die Grundwasserfläche zieht zum DGM hin. | |
DGM als obere Begrenzung Ab Version 4.7.0 | Die Aktivierung sorgt dafür, dass das Grundwasser nicht über das DGM hinausragt, je nachdem, ob das DGM auf dem Untergrund des Sees entlanggeht oder mit der Seeoberkante abschließt, kann das richtig oder falsch sein. | |
Bezugsfläche |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

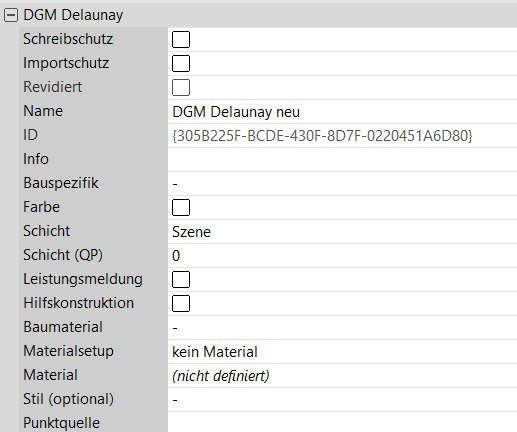

DGM Delaunay | Ein neues DGM Delaunay direkt in KorFin® mit der Option einer Delauney-Triangulation. | |
Siehe oben “Basis-Eigenschaften”. | ||
Punktquelle | Wählt eine definierte Punktquelle aus der Liste aus und verknüpft diese. |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

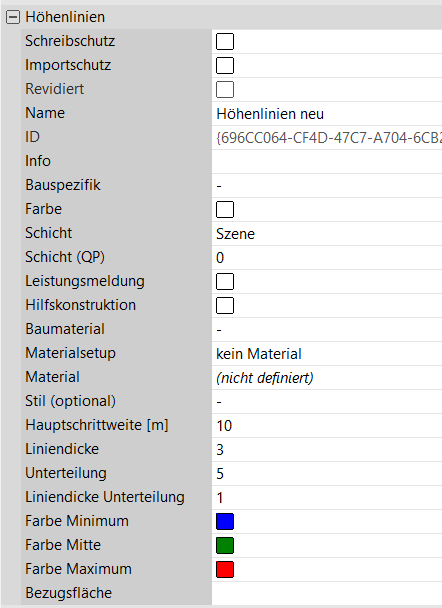

Höhenlinien | Fachobjekt zum Darstellen von Höhenlinien (Isolinien) eines DGMs. Benötigte Einstellungen treffen Sie im rechten Eigenschaftsbereich. | |
Siehe oben “Basis-Eigenschaften”. | ||
Hauptschrittweite (m) | Angabe der Schrittweite bei Höhenermittlung und -darstellung. | |
Liniendicke | Angabe der Liniendicke für die Haupthöhenlinien. | |
Unterteilung | Gibt die Anzahl der Unterteilungen in separate Elemente an, die erstellt werden sollen. | |
Liniendicke Unterteilung | Angabe der Liniendicke für Zwischenhöhenlinien. | |
Farbe Minimum, Mitte, Maximum | Stellt die jeweiligen Farben für verschiedene Höhen ein. | |
Bezugsfläche |
Fachobjekt | Beschreibung der Eigenschaften | |
---|---|---|

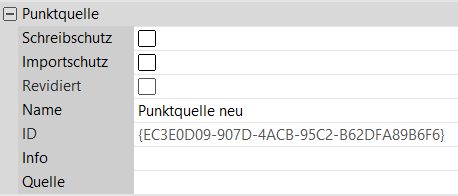

Punktquelle | Fachobjekt zum Anmelden von Dateien mit Punktdaten. Benötigte Einstellungen treffen Sie im rechten Eigenschaftsbereich. Dieses Objekt kann im Fachobjekt “DGM Delauney” als Punktquelle verwendet werden. Damit können auch Grundwasserstände abgebildet werden. | |
Siehe oben “Basis-Eigenschaften”. | ||
Quelle | Gibt den Pfad zur Quelldatei an. |
