Modul Flächen
Dieses Modulfenster ermöglicht die Definition und Auswertung von Flächenberechnungen sowie die Ausgabe von bestimmten Flächenbereichen.
Im Modulfenster ordnen Sie einzelne Flächen zu Flächengruppen zu, verwenden Aufgaben, um Flächenoperationen auf Flächengruppen anzuwenden und definieren Filter für die Auswertung der Flächen.
Einige mögliche Anwendungsfälle:
Berechnung von Raumwiderständen
Durchführung von Verschnitten mit Raumwiderstandsflächen
Zusammenrechnung und Auswertung von Umweltdaten
Auswertung von Flurstücken
Auswertung der Planung auf Flurstücken etc.
Alle betreffenden Objekte werden dabei miteinander verknüpft. Nach dem Verändern eines Objekts findet per Knopfdruck eine schnelle Neuberechnung statt und dank der vorhandenen Verknüpfung passen sich alle anderen Objekte automatisch an.
Die Oberfläche des Fensters untergliedert sich in die Symbolleiste, den Definitionsbereich der Gruppen und Aufgaben sowie den Berichtbereich.
Begriffe
Begriff | Beschreibung |
Fläche | Einzelne Fläche, separat auswählbar. Einzelne Flächen werden erstellt
|
Flächengruppe | Zusammenfassung einzelner Flächen, um diese gemeinsam auszuwerten. |
Flächenreferenz | Relevant bei der Mehrfachverwendung von Flächen. |
Grundmenge | Eine Grundmenge wandelt eine Flächengruppe/Fläche in einen Operand für eine Aufgabe um. Die Grundmenge ist die einzige "Aufgabe", welche Flächen als Operand aufnehmen kann. Grundmengen werden erstellt, damit betreffende Flächen verwendet werden können. |
Berechnungsflächenmenge | Menge aller Flächen, welche für eine Berechnung verwendet werden. Dies kann eine Grundmenge oder das Ergebniss einer anderen Flächenberechnung sein. |
Fusion | Eine Fusion vereinigt die Flächen der Berechnungsflächenmenge zu einer einzigen Fläche. Alle Informationen der Teilflächen werden der Ergebnisfläche zugeordnet. Es kann genau eine Berechnungsflächenmenge eingeordnet werden. |
Addition | Eine Addition fasst die Flächen zu einer Berechnungsflächenmenge zusammen. Die einzelnen Flächen bleiben dabei erhalten. Es müssen zwei Berechnungsflächenmengen eingeordnet werden. |
Überlagerung | Eine Überlagerung trennt die gegebenen Flächen in disjunkte Teilflächen. Die Daten der Teilflächen enthalten die Daten der zugrundeliegenden Ausgangsflächen. Überlagerungen werden erstellt, um eindeutige Flächenzuweisungen mit entsprechender Informationsanreicherung sicherzustellen. Es muss mindestens eine Berechnungsflächenmenge eingeordnet werden. “Disjunkt”: Flächen, die keine gemeinsamen Elemente besitzen. |
Flächenschnitt | Ein Flächenschnitt berechnet den gemeinsamen Schnitt aller Teilflächen der angegebenen Berechnungsflächenmenge. |
Schnitt | Ein Schnitt berechnet den Schnitt der Teilflächen der ersten Berechnungsflächenmenge mit den Teilflächen der zweiten Berechnungsflächenmenge . Es müssen zwei Berechnungsflächenmengen eingeordnet werden. |
Differenz | Eine Differenz zieht die Flächen der zweiten Berechnungsflächenmenge von den Flächen der ersten Berechnungsflächenmenge ab (bzw. die Flächen aus der 2., 3. etc. Berechnungsflächenmenge von den Flächen aus der 1. Berechnungsflächenmenge ab je nach Anwendungsfall). Mehrere Berechnungsflächenmengen sind möglich. |
Aufgabe | Definition eines Berechnungsvorgangs. |
Pufferung | Eine Pufferung vergrößert jede eingeordnete Fläche einer Berechnungsflächenmenge um einen in den Einstellungen gegebenen Wert. |
Bericht | Berichte sind die Auswertungen der Ergebnisse von Aufgaben. Die Ergebnisse können mit Filtern separiert werden.
Falls Sie für bestimmte Informationen besondere Spalten einrichten möchten, um diese später im CSV-Format zu exportieren, haben Sie ab Version 4.7.0 zusätzlich die Möglichkeit, über die Option “Optionale Spalten” neue Spaltennamen zu generieren (bzw. vorhandene Spaltennamen aus Shape-Dateien zu übernehmen) und somit ausführlichere Ergebniswerte aus den Objektinformationen zu übernehmen.  |

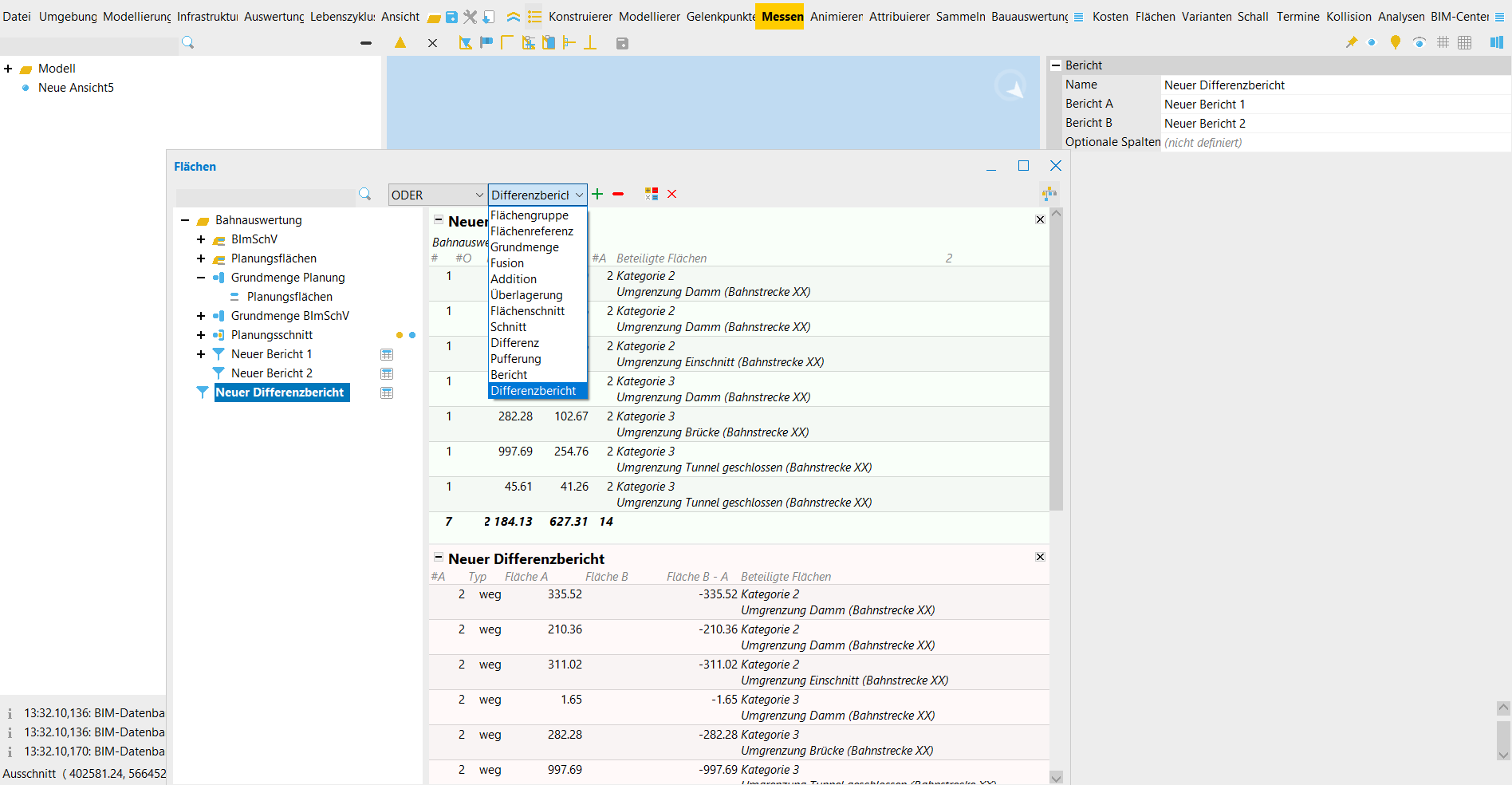

Differenzbericht | Ein Differenzbericht ist eine Berichtart, die zum Vergleich von zwei Einzelberichten verwendet wird. Diese Berichtart kann u.a. im Falle einer Variantenuntersuchung erfolgreich eingesetzt werden.
Falls Sie für bestimmte Informationen besondere Spalten einrichten möchten, um diese später im CSV-Format zu exportieren, haben Sie ab Version 4.7.0 zusätzlich die Möglichkeit, über die Option “Optionale Spalten” neue Spaltennamen zu generieren (bzw. vorhandene Spaltennamen aus Shape-Dateien zu übernehmen) und somit ausführlichere Ergebniswerte aus den Objektinformationen zu übernehmen. Ab Version 4.7.0 verfügbar. |
Allgemeine Bearbeitung
Anlegen von Flächengruppen, zum Beispiel für RWK I, II, III, IV im Modul “Flächen” (siehe Nutzung von Flächen im Modul Flächen).
Zuordnen von Flächen aus dem Projektbaum zu den Flächengruppen im Modul “Flächen” (siehe Nutzung von Flächen im Modul Flächen).
Soll eine Fläche in mehreren Flächengruppen aufgenommen werden, muss eine Referenz der Fläche erstellt werden.
Erstellung von Grundmengen für diese Flächengruppen, um diese in Berechnungen verfügbar zu machen (siehe Nutzung von Flächen im Modul Flächen | Grundmenge-erstellen).
Definition der Aufgaben und Zuordnung entsprechender Grundmengen bzw. anderer Berechnungsergebnisse (siehe Berechnung von Flächen im Modul Flächen).
Definieren von Flächen und Flächenschnitten
Neben den Flächen aus Shape-Dateien können in KorFin® Flächen an Konstruktionslinien definiert werden.
Hierfür muss zu der Konstruktionslinie die Marke Marke Flächen hinzugefügt werden und in dieser Marke die Flächen definiert werden. Diese Flächen anschließend aus der Projektansicht in das Flächenmodul eingeordnet werden.
Weitere Informationen:
Flächenberechnung und Flächenauswertung in KorFin®
Import von GIS-Flächen nach KorFin®
Erstellung und Berechnung von dynamischen Raumwiderstandsklassen (RWK) in KorFin®
