Fachobjekte im Bereich Freileitung

Im Hauptmenü wird durch Wahl eines Menüpunkts das entsprechende Fachobjekt erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Fachobjekts an.
Bei Auswahl eines Fachobjekts werden die Eigenschaften in den Projektinformationen angezeigt.

Die Fachobjekte dieses Fachbereichs umfassen:

Basis-Eigenschaften

Schreibschutz	Schützt das Fachobjekt vor Veränderungen.
Importschutz	Schützt das Fachobjekt vor dem Überschreiben.
nicht exportieren Ab Version 4.8.0	Falls aktiviert, wird das betreffende Fachobjekt bzw. Modell nicht exportiert.
Revidiert	Gibt an, ob eine Revision des Fachobjekts vorgenommen wurde.
Name	Gibt den Namen des Fachobjekts an.
ID	Automatisch generierte Identifikationsnummer eines Fachobjekts (BIM-Objekte und Konstruktionslinienobjekte). Sie darf nicht verändert werden.
Info	Als Freitext für alle möglichen Informationen vorgesehen, die vom Bearbeiter zusätzlich hinzugefügt werden können.

Fachobjekt	Beschreibung der Eigenschaften

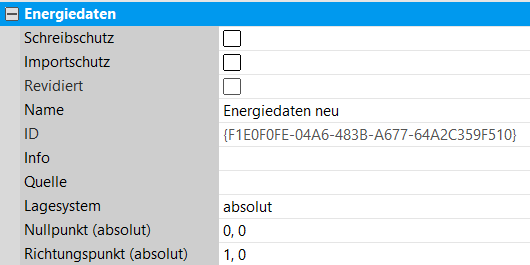

Energiedaten	Fachobjekt zum Anmelden und Einstellen von externen Freileitungsplanungen in Energiedatendateien im SLC-Format. Weitere Einstellungen treffen Sie im entsprechenden Dialog im rechten Eigenschaftsbereich. Nach dem Anmelden werden alle in den entsprechenden Dateien beschriebenen Freileitungselemente im Projektbaum angezeigt. Anschließend können Sie auf Basis der angemeldeten Daten “Energieobjekte berechnen” lassen (über das Kontextmenü). Ab Version 4.7.1: Beim Erzeugen von Energieobjekten aus einem Energiedatenobjekt wird nun auch die Seilumhüllende mit erstellt. Diese kann ausgeschwungen oder statisch sein. Zusätzlich kann noch der Sicherheitsabstand angegeben werden.
	Siehe oben “Basis-Eigenschaften”.
	Quelle	Gibt die Quelldatei an, aus der die Daten geladen werden.
	Lagesystem	Gibt das Lagesystem an. Diese Option wird nur bei solchen Objekten angezeigt, bei denen diese Einstellung benötigt wird. absolut Die absolute Lage gibt die Lage zum Ursprung des Koordinatenreferenzsystems an. Der Nullpunkt (absolut) gibt den Abstand zum Koordinatenursprung. Es werden kartesische Koordinaten verwendet. Die Richtung (absolut) bestimmt die Ausrichtung des Punktobjekts. relativ zu Punktobjekt Die relative Lage zu einem Punktobjekt gibt den Abstand zum Einfügepunkt eines ausgewählten Punktobjekts an. Das Punktobjekt legt das referenzierte Fachobjekt fest. Die Richtung (R, S) bestimmt die Ausrichtung des Punktobjekts.
	Nullpunkt (absolut)	Lagewerte des Nullpunkts.
	Richtungspunkt (absolut)	Lagewerte des Richtungspunkts.

Im Hauptmenü wird durch Auswahl eines Menüpunkts das entsprechende Element erzeugt. Geben Sie im anschließenden Dialogfenster den Namen des Elements an.

Bei Auswahl eines Elements werden die Eigenschaften in den Projektinformationen angezeigt.
