Allgemeine Erläuterungen zur Erstellung eines Stadtmodells

Datengrundlagen

Datengrundlage	Bedeutung
Gebäudegruppe	Erstellung einer Gebäudegruppe. Mit Doppelklick auf diese Gruppe können die Einstellungen für alle untergeordneten Gebäudeobjekte getroffen werden.
Generierung aus POL	Gebäude aus POL-Dateien (CARD/1-Format). Jedes in einer POL-Datei gespeicherte Polygon hat einen Polygoncode. Die Daten der geladenen POL-Dateien werden mit der aktuellen Transformation vor dem Verwenden transformiert. Stellen Sie folgende Parameter zum Generieren ein: Sie können durch Doppelklicken mit der linken Maustaste auf das Gebäudeobjekt die Einstellungen zum Generieren jederzeit anpassen.
	Generierung aus Polygoncode	Zuordnen der einzelnen Polygone mithilfe eines Polygoncodes. Damit aktivieren Sie die internen Zuordnungen von Grundriss-, Trauf- und Firstlinien zu einem Gebäude. Ist diese Option nicht aktiv, werden alle Polygone als separate Grundrisspolygone interpretiert.
	Codebereich Grundriss	Festlegen der gültigen Codes für Gebäudegrundrisse. Alle Polygone mit einem gültigen Code führen zur Definition eines Gebäudes. Damit dürfen mehrere Grundrisspolygone für ein Gebäude definiert sein. Grundrisspolygone müssen immer geschlossen sein (letzter Punkt entspricht dem ersten Punkt). Nicht geschlossene Polygone für Grundrisse werden nicht automatisch geschlossen und werden beim Generieren ignoriert.
	Codebereich Traufe/First	Additionswert zum Polygoncode der Grundrisslinien innerhalb eines Gebäudes für Trauf- beziehungsweise Firstlinien. Alle Polygone mit einem Polygoncode, der sich aus Addition dieses Werts mit dem Polygoncode des Grundrisses ergibt, definieren die Trauf- beziehungsweise Firstlinien des betreffenden Gebäudes. Die Dachlinien dürfen nicht geschlossen sein und können durch mehrere Polygone jeweils für Traufe beziehungsweise First definiert werden.
	relative Höhen	Höhendaten liegen als relative Höhen zu einer Geländeoberfläche vor. Ist diese Option aktiviert, beziehen sich importierte oder vorgegebene Höhen relativ zu einer noch unbekannten Oberfläche. Sie sollten im Allgemeinen mit relativen Höhen arbeiten, da die Bezugshöhen (Gitter der Z-Werte) erst zu einem späteren Zeitpunkt festgelegt werden beziehungsweise noch angepasst werden können. Absolute Höhen verwenden Sie nur, wenn Sie entsprechende Daten haben und diese exakt auch so verwenden müssen.
	Trauf-/Firsthöhen definieren	Höhendefinition im Fall von Polygonen mit Punkten ohne Höhen. Oft werden Polygone nur im Lageplan erstellt beziehungsweise konstruiert. Dann besitzen die Punkte keine Angaben zur Höhe. Da sich das zukünftige Gebäude vom Gelände (projizierter Grundriss auf das Gelände) zur Höhe der Traufe (gleich der Höhe des Grundrisses) ergibt, sind Angaben zu den Trauf- und im Fall der Dachkonstruktion zu den Firsten notwendig. Mit der Vorgabe dieser zwei Höhen ist die nachträgliche Vervollständigung der Daten möglich. Sind keine Firstlinien vorhanden, kommt die Vorgabe der Firsthöhe auch nicht zur Anwendung.

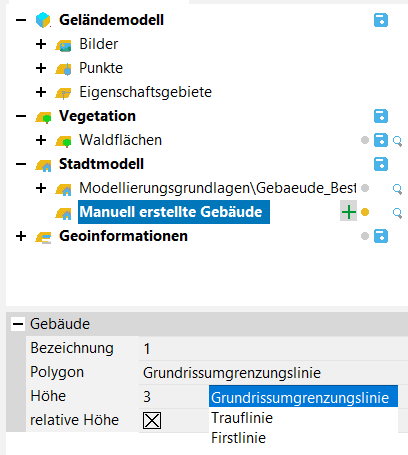

Konstruierte Gebäude	Erstellung von eigenen Gebäuden in KorFin® Model. In einem Gebäudeobjekt für konstruierte Gebäude können Sie über die Plus-Taste neue Gebäude und neue Gebäudelinien mit der Maus erstellen. Haben Sie ein Gebäudeobjekt im Projektbaum gewählt, erstellen Sie darin neue Gebäude, während Sie bei der Auswahl von einem einzelnen Gebäude neue Linien demselben hinzufügen. Grundsätzlich konstruieren Sie Polygonlinien, die bei Grundrissen automatisch geschlossen werden. Stellen Sie durch Klicken mit der linken Maustaste in der Projektansicht Stützpunkte zusammen. Mit einem Klick mit der rechten Maustaste beenden Sie die Konstruktion. Dabei wird der letzte an dem Mauszeiger befindliche Punkt nicht der Konstruktion hinzugefügt. Im Eigenschaftsbereich unterhalb des Projektbaums stellen Sie folgende Parameter ein:
	Bezeichnung	Gebäude benennen. Bei neu zu erstellenden Gebäuden vergeben Sie hier eine Bezeichnung für das Gebäude.
	Polygon	Linienart festlegen. Wählen Sie aus, ob Ihre Konstruktion für den Grundriss, den First oder die Traufe verwendet werden soll.
	Höhe	Höhe der Konstruktion beziehungsweise eines einzelnen zu konstruierenden Punkts. Die Höhe wird bei jeder Punkteingabe übernommen. Somit erhält jeder mit der Maus eingegebene Konstruktionspunkt seine hier definierte Höhe. Insbesondere können somit den Punkten verschiedene Höhen zugewiesen werden.
	relative Höhe	Relativmodus der Höhe. Bezieht sich die zuvor eingegebene Höhe relativ zu einer Oberfläche, aktivieren Sie dieses Optionsfeld. Nur bei Eingabe von absoluten Höhen löschen Sie das Häkchen. Auch die Definition relativer beziehungsweise absoluter Höhe wird pro Konstruktionspunkt vorgenommen.
	Der Mauszeiger wird beim Konstruieren an bereits vorhandenen Konstruktionspunkten gefangen, wenn der Mauszeiger nahe genug an einem Punkt ist. Wählen Sie den “Löschmodus” in KorFin® Model durch Klicken auf die Taste “Minus”. Jetzt werden die in der Projektansicht mit der linken Maustaste angewählten konstruierten Gebäude sofort gelöscht. Das schließt neben den Grundrissen auch sämtliche First- und Trauflinien sowie die speziellen Einstellungen des Gebäudes ein. Alle Systeme sind für KorFin® als Zielsystem verwendbar.
CityGML	Zur Generierung von Gebäuden aus CityGML oder A+S-Datenquellen geben Sie die entsprechenden Dateien an. Anschließend werden die Gebäude ausgelesen und in KorFin® Model angezeigt.
SkewTex	A+S-internes Datenformat mit Gebäuden.

Nachträgliches Ändern von Eigenschaften eines Gebäudes

Wählen Sie ein konstruiertes Gebäude durch Klicken mit der linken Maustaste in der Projektansicht an. Die speziellen Einstellungen des Gebäudes werden im Eigenschaftsbereich aufgelistet. Hier können Sie alle Einstellungen der Gebäudemodellierung inklusive Texturierung ändern. Die Taste “Weiter…”. führt bei der Bilderdefinition zu der bekannten Bilderliste. Klicken Sie auf ein Farbfeld, um die Farbe über ein Dialogfenster direkt auszuwählen.

Nutzen Sie die Vorschau, um das Ergebnis Ihrer Einstellung zu begutachten.

Datenanreicherung

Die CGML-Gebäude erhalten bei der Gebäudeberechnung automatisch die Gebäudefunktion aus CGML. Zusätzlich werden die Gebäude mit den ALKIS-, FNP-, Gemeindeinformation in KorFin® Model verbunden. Durch diese zusätzlichen Daten können in der Schallanalyse erweiterte Auswertungen durchgeführt werden. Dazu müssen die Gebäude mit weiteren Daten angereichert werden:

ALKIS-Gebäudefunktion (Attribut function in CityGML, Attribut gebaeudefu in Shape beziehungsweise gebaeudefunktion in ALKIS-AX-Gebäude)

Empfehlung: Die Zuordnung für ALKIS und BP/FNP sollte über die Schwerpunktzuordnung erfolgen, die Zuordnung von Gemeindeinformationen - über alle Punkte des Gebäudes.

BImSchV-Kategorisierung (Kategorisierung 0 bis 5 nach BImSchV im Attribut BImSchV):

BImSchV/DIN 18005 Kategorie	BImSchV-Attributwert
Fläche wird nicht beachtet	0
Krankenhäuser, Schulen, Kurheime, Altenheime	1
reine und allgemeine Wohngebiete und Kleinsiedlungsgebiete	2
Kerngebiete, Dorfgebiete und Mischgebiete	3
Gewerbegebiete	4
Grünanlagen/Sportanlagen (nur DIN 18005)	5

Einwohnerdaten nach Gemeinde und Kreiszuordnung (Attribute BEZ_GEM, BEZ_KRS, Wfl_je_EW)

Für die jeweilige Anreicherung müssen die jeweiligen Flächen in einer separaten Flächengruppe abgelegt sein.

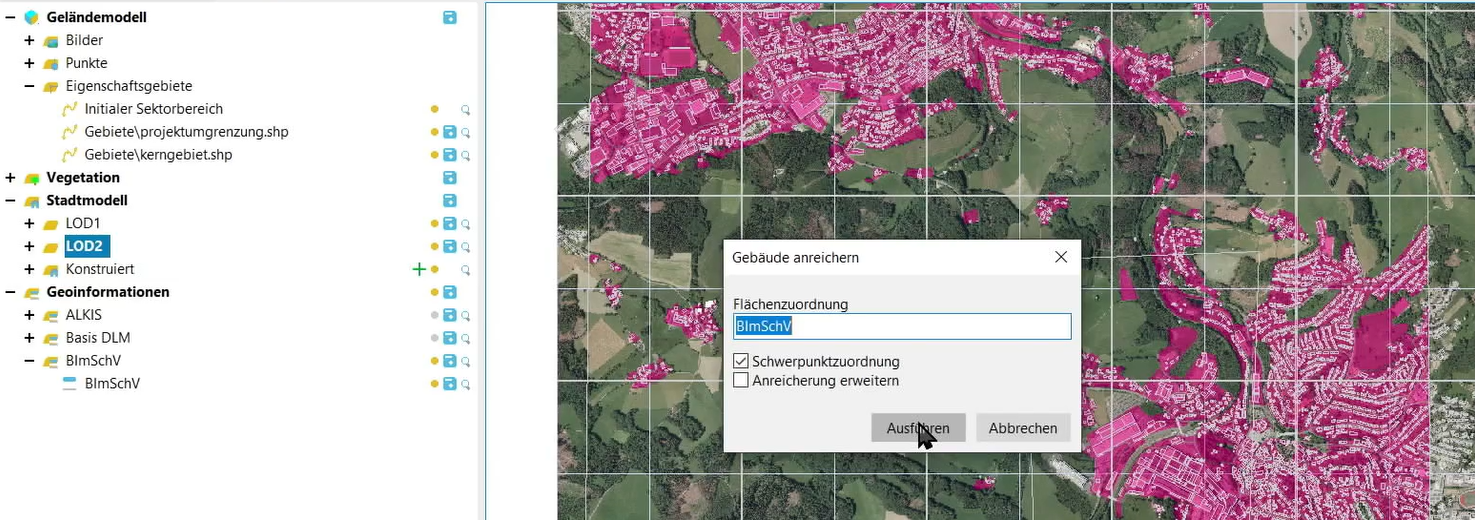

Anschließend werden die Gebäude per Rechtsklick auf die Gebäudegruppe und “Metadaten anreichern” mit den Daten verbunden.

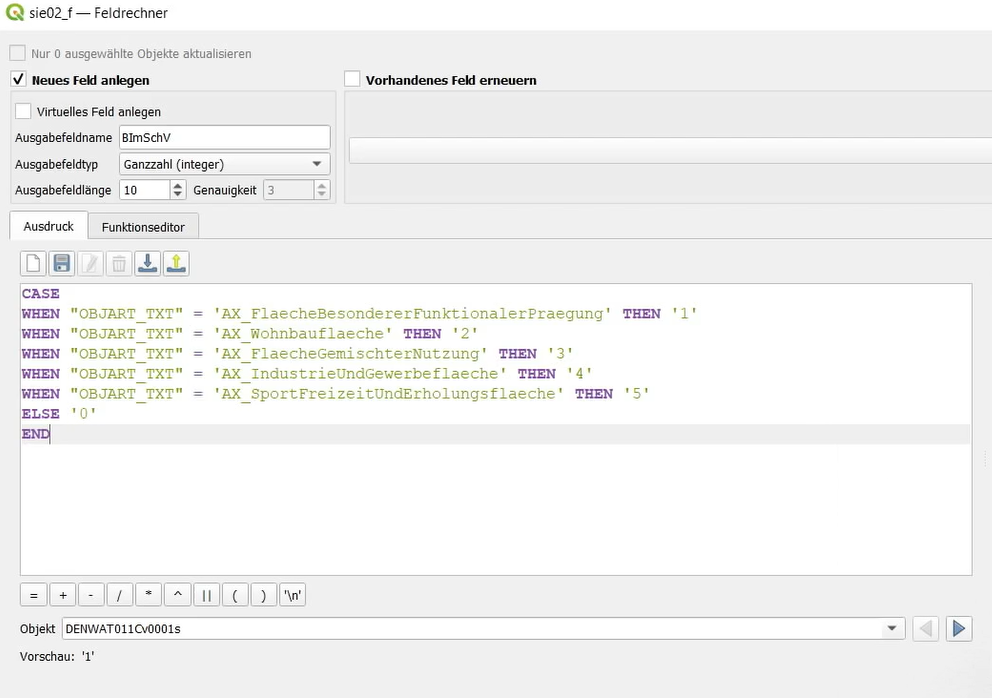

CODE

CASE
WHEN "OBJART_TXT" = 'AX_FlaecheBesondererFunktionalerPraegung' THEN '1'
WHEN "OBJART_TXT" = 'AX_Wohnbauflaeche' THEN '2'
WHEN "OBJART_TXT" = 'AX_FlaecheGemischterNutzung' THEN '3'
WHEN "OBJART_TXT" = 'AX_IndustrieUndGewerbeflaeche' THEN '4'
WHEN "OBJART_TXT" = 'AX_SportFreizeitUndErholungsflaeche' THEN '5'
ELSE '0'
END

Option	Bedeutung
Flächenzuordnung	Definiert die Flächengruppe, aus der die Daten zur Anreicherung verwendet werden.
Schwerpunktzuordnung	Ist diese Option aktiv, wird das Gebäude über seinem Geometrieschwerpunkt zu den Flächen zugeordnet. Ist diese Option nicht aktiv, werden alle Punkte des Grundrisses für die Flächenzuordnung verwendet.
Anreicherung erweitern	Ist diese Option aktiv, wird die bestehende Anreicherung erweitert. Ist diese Option nicht aktiv, wird die bestehende Anreicherung der Gebäude entfernt und neu erstellt.
