GIS (Konstruktionslinien, Trassierungslinien, Volumen und Fachobjekte)
Die Funktion benötigt eine separate Lizenz!
“GIS (Konstruktionslinien und Trassierungslinien)” bedeutet, dass die im Format Achse/Gradiente konstruierten Linien in den Polylinienformat überführt und exportiert werden.

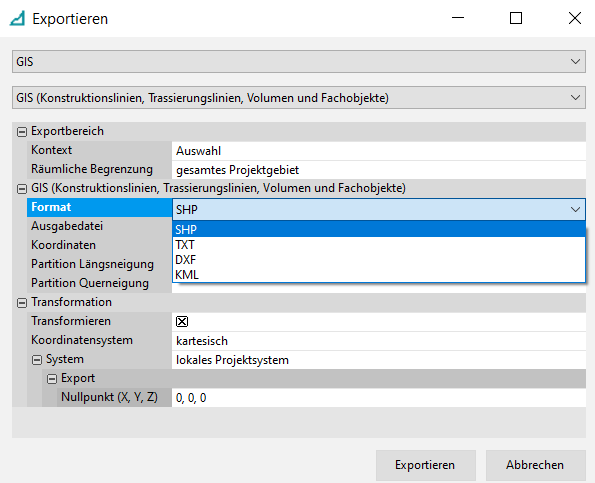

Folgende Formate werden angeboten:
SHP, TXT, DXF, KML
Die Ausgabe von Längsneigung und Querneigung (bei Profilvolumen) als partitionierte Bereiche ist möglich. Folgende Optionen stehen zur Verfügung:
Option | Bedeutung |
Koordinaten | Einstellung der Dimension der Koordinaten. 2D bedeutet nur Lageplankoordinaten (X, Y). |
Partition Längsneigung | Erstellt Bereiche nach Längsneigungswerten. Definieren Sie, wie die Bereiche partitioniert werden. Die Werte müssen mit Komma eingegeben werden. Bereiche Partition Längsneigung 0,5,10 Bereich: 0 bis 5 Bereich: 5 bis 10 Bereich: 10 bis unendlich |
Querneigung (Profil) | Diese Option kann bei dem Export von Profilvolumen angewandt werden. Erstellt eine Partition nach Querneigungswerten. Definieren Sie, wie die Bereiche partitioniert werden. Die Werte müssen mit Komma eingegeben werden. Bereiche Partition Querneigung 0,5,10 Bereich: 0 bis 5 Bereich: 5 bis 10 Bereich: 10 bis unendlich |
Beispiel Version 4.8.0
Beim Export werden folgende Attribute übertragen:
Attribut | Beschreibung |
NAME | Name der Konstruktionslinie oder Trassierungslinie |
IN_STAT_FR | Interne Startstation des Bereichs |
IN_STAT_TO | Interne Endstation des Bereichs |
EX_STAT_FR | Externe Startstation des Bereichs |
EX_STAT_TO | Externe Endstation des Bereichs |
LENGTH | Länge des Bereichs |
TYPE | CROSSSLOPE (Querneigung) oder LONGITUDINAL (Längsneigung) |
VALUE_FROM | Bereichsstart |
VALUE_TO | Bereichsende |
