Implizite Fachobjekte in KorFin®
Übersicht von impliziten automatisch mit der Konstruktionslinie erstellten Objekten
Wenn Sie eine Straße, Bahn- oder Erdkabelstrecke in KorFin® trassieren, enthält diese standardmäßig folgende implizite Objekte, die später im Modul “Flächen” ausgewertet werden können:
Umgrenzung Einschnitt
Umgrenzung Damm
Umgrenzung Tunnel geschlossen
Umgrenzung Tunnel offen
Umgrenzung Brücke
Weitere implizite Objekte entstehen, wenn Sie entlang Ihrer Konstruktionslinie Marken definieren. Je nach der Markenauswahl und Verlauf der Konstruktionslinie können sich die daraus ergebenden impliziten Objekte ändern.
Beispiel: Wird die Marke “Bauwerkszwang” zum Modellieren einer Brücke verwendet, entstehen für die Brücke folgende implizite Objekte:
Widerlager links
Widerlager rechts
Stützen
Brückenkegel links
Brückenkegel rechts
!!! Eine detaillierte Modellierung der Erdkabeltrasse erfolgt üblicherweise über explizite Fachobjekte, siehe Planung im Bereich Erdkabel

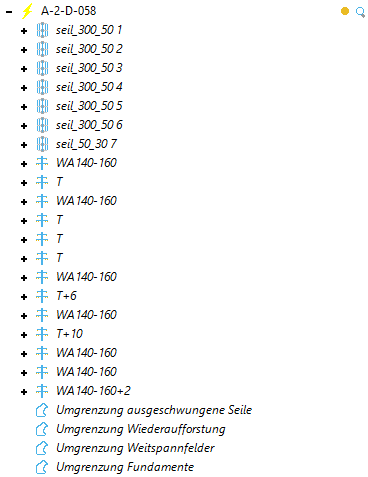

Für Freileitung sind folgende Objekte enthalten:
Umgrenzung ausgeschwungene Seile
Umgrenzung Wiederaufforstung
Umgrenzung Weitspannfelder
Umgrenzung Fundamente
Zusätzlich können Sie weitere Flächen über den Markeneditor > Marke “Flächen” definieren, die in späteren Berechnungen verwendet werden können.

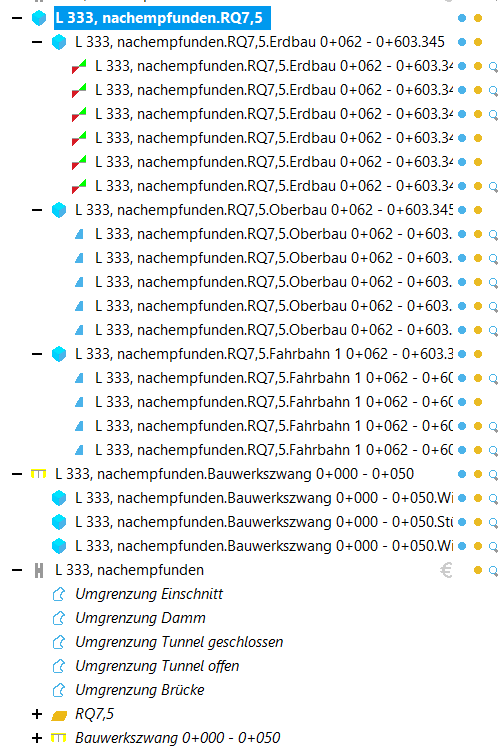

Mögliche implizite Objekte im Bereich “Straße”

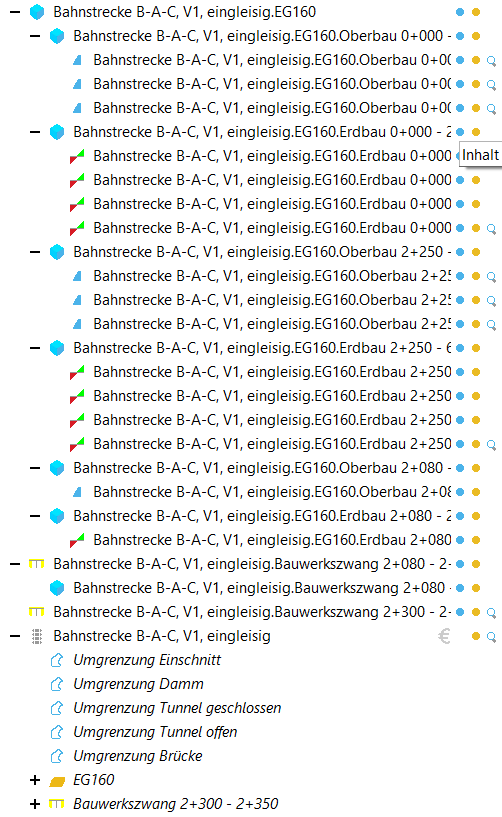

Mögliche implizite Objekte im Bereich “Bahn”
Ab Version 4.8.0:
Beachten Sie bitte, dass für den späteren Export von impliziten Brückenobjekten die Datei mit den Einstellungen zum Brückengenerator in der Arbeitsmappe als Ressource angemeldet sein soll. Die Referenz auf diese Datei muss bei jeweiligen Objekten in der Eigenschaft “Prototypdefinition” angegeben werden. Vereinfachte Brückenmodelle werden mitgeliefert. Detaillierte Modellierungen können separat erworben werden. Wenden Sie sich dazu bitte an unseren Support.

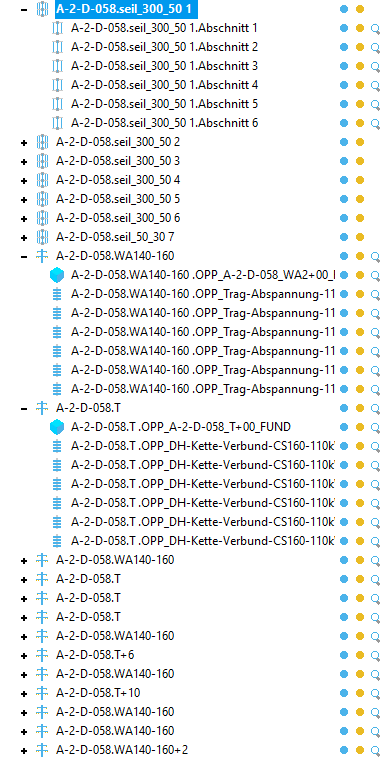

Mögliche implizite Objekte im Bereich “Freileitung”
Beachten Sie bitte:
Ist in den Entwurfsparametern der Freileitungskonstruktionslinie die Option “Kombinierte Maste” aktiviert, bildet jeder Mast mit allen seinen Unterelementen ein Objekt. Ist diese Option deaktiviert, unterteilen sich alle Maste in separate Unterobjekte. Standardmäßig ist die Option aktiviert.

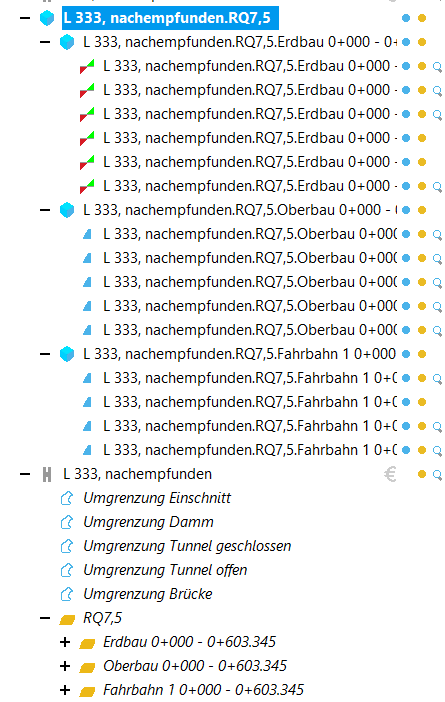

Erstellung von Fachobjekten aus impliziten Objekten
Um markenabhängige implizite Objekte separat zu bearbeiten und auszuwerten, müssen diese im Projektbaum aus der Konstruktionslinie rausgezogen werden.
Sie können diese Objekte einzeln verschieben oder den übergeordneten Ordner zum Rausziehen anklicken und gleichzeitig die UMSCHALT-Taste drücken. In diesem Fall werden alle untergeordneten Objekte mit rausgezogen.

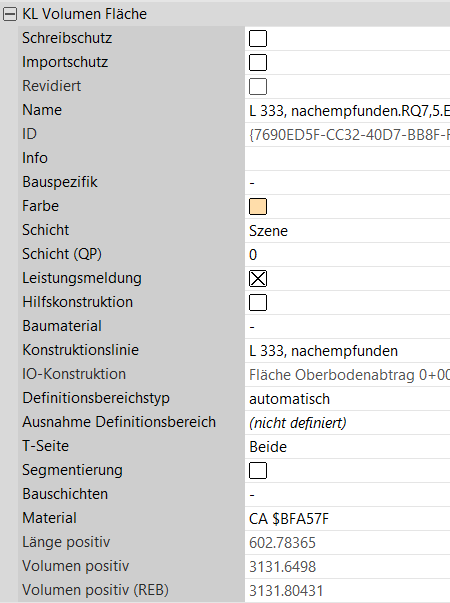

Anschließend klicken Sie auf den Button “Fachobjekte aktualisieren!”. Die impliziten Objekte werden in Fachobjekte umgewandelt, es erscheint ein Lupensymbol zum Anzeigen und im rechten Eigenschaftsbereich ein separates Fenster zum Einstellen jeweiliger Parameter.
Implizite Objekte sollten erst dann rausgezogen werden, wenn die Konstruktionslinie fertig konstruiert ist.
Beispiel
Weitere Workflows:
Anreicherung von Fachobjekten mit Attributen im Projektbaum
Nutzung von Flächen im Modul Flächen
Verknüpfung von Fachobjekten mit dem Bauablauf
Leistungsmeldungen direkt in KorFin® erfassen
Export von Konstruktionslinien mit/ohne implizite(n) Objekte(n)
Weitere Informationen:
Konstruktionslinienbasierte Fachobjekte nach Erstellung aus impliziten Objekten
Planung im Bereich Freileitung
