Import und Umwandlung einer Trassenachse als Shape-Polylinie in KorFin®

Sie können Ihre eigene Trassenachse nach KorFin® importieren und diese in eine Konstruktionslinie umwandeln, um diese weiter in KorFin® zu bearbeiten und zu erweitern.

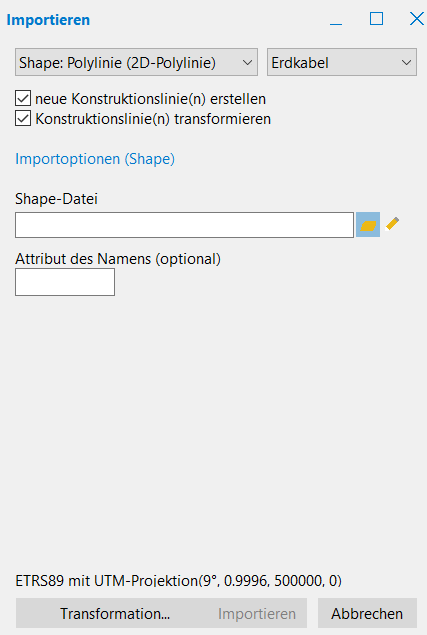

• Importieren Sie die Linien aus der Shape-Datei. Dazu klicken Sie über “Infrastruktur > Trassierung > Konstruktionslinie(n) importieren…” und wählen die entsprechende Shape-Datei aus. Bestätigen Sie mit “Importieren”.

• Ihre Polylinie wird im Projektbaum und im Ansichtsfenster angezeigt.

• Nutzen Sie die Ausrundungsfunktion von KorFin®, um eine klassische Achse zu generieren:

  • Markieren Sie die importierte Polylinie im Projektbaum und wählen Sie im Kontextmenü (über Rechtsklick) > “Konstruktionslinie > Klassische Konstruktionslinie ausrunden…” aus.

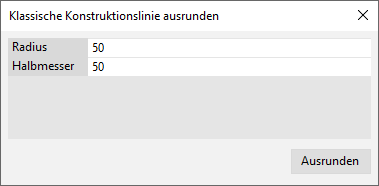

  • Es erscheint ein separates Fenster zum Einstellen von Ausrundungen an den einzelnen Stützstellen.

  • Bestätigen Sie die Angaben mit “Ausrunden” und schließen Sie das Fenster.

• Im Projektbaum erscheint eine aus der Polylinie generierte Konstruktionslinie unter dem Namen “rounded”.

• Stellen Sie für die neue Konstruktionslinie in den Einstellungen den Linientyp “Erdkabel” ein und benennen Sie die Konstruktionslinie.

• Nun können Sie mit dieser Konstruktionslinie weiterarbeiten.
